Opis produktu
Właściwości i zastosowanie:

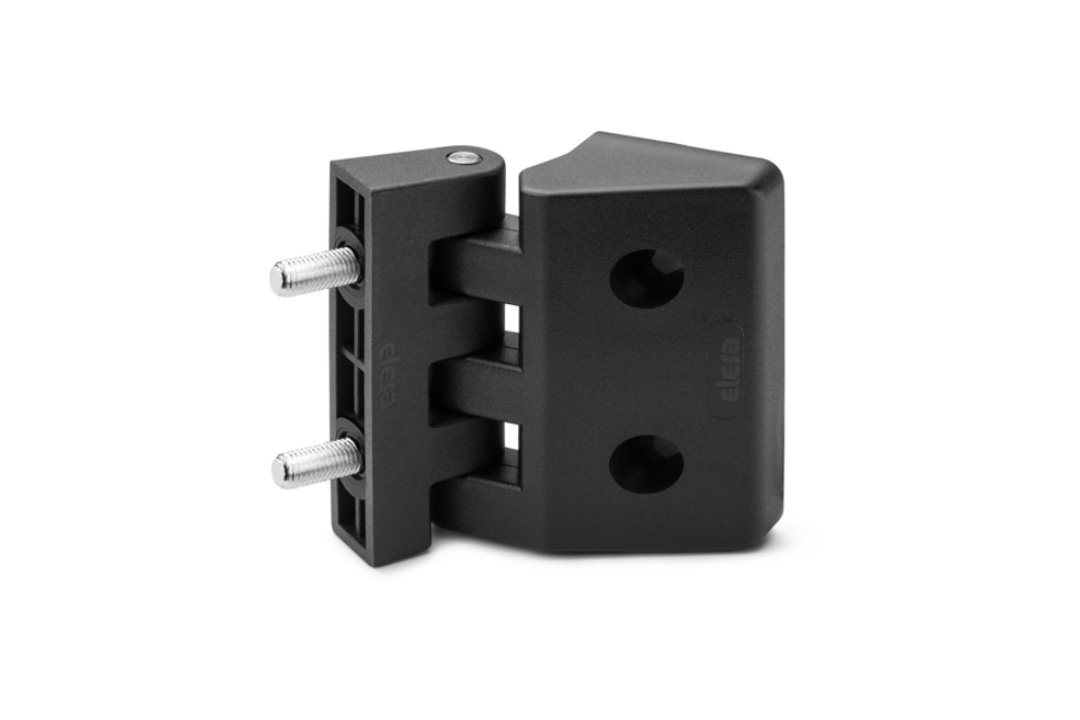

- Zawias ELESA+GANTER CFD do wąskich ram i cienkich drzwi - składa się z dwóch części o różnej szerokości, umożliwiających montaż w konstrukcjach o ograniczonej przestrzeni mocowania, m.in. drzwiach, klapach i osłonach maszyn.
- Mocowanie: Otwory przelotowe pod śruby z łbem cylindrycznym oraz trzpienie gwintowane M6.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 205° (od -15° do +190°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFD.66 CH-6-p-M6x16 |
| L | 66 mm |
| B | 56 mm |
| H | 27,5 mm |
| f ±0,25 | 33 mm |
| f 1 ±0,25 | 31,8 mm |
| d 2 (gwint trzpienia) | M6 |
| l (długość trzpienia) | 16 mm |
| d 3 | 6,5 mm |
| d 5 | 10,5 mm |
| h 1 | 21 mm |
| b 1 | 48,5 mm |
| b 2 | 33 mm |
| b 3 | 15 mm |
| d (sworzeń) | 6 mm |
| Maks. moment dokręcania C (trzpienie) | 5 Nm |
| Maks. moment dokręcania C (otwory przelotowe) | 5 Nm |
| Waga | 0,071 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
350 N |
| Siła osiowa - obciążenie niszczące R a |
3090 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
280 N |
| Siła promieniowa - obciążenie niszczące R r |
1770 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
180 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1610 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFD:
- CFD-B: wtopki gwintowane w obu częściach korpusu.
- CFD-p: trzpienie gwintowane w obu częściach korpusu.
- CFD-p-B: trzpienie w szerokiej części i wtopki gwintowane w wąskiej.
- CFD-B-p: wtopki gwintowane w szerokiej części i trzpienie w wąskiej.
- CFD-CH-B: otwory przelotowe pod śruby z łbem cylindrycznym w szerokiej części i wtopki gwintowane w wąskiej.
- CFD-CH-p: otwory przelotowe pod śruby z łbem cylindrycznym w szerokiej części i trzpienie gwintowane w wąskiej.
Dostępne rozmiary: CFD.30 (M3), CFD.40 (M4), CFD.48 (M5) oraz CFD.66 (M6).
