Opis produktu
Właściwości i zastosowanie:

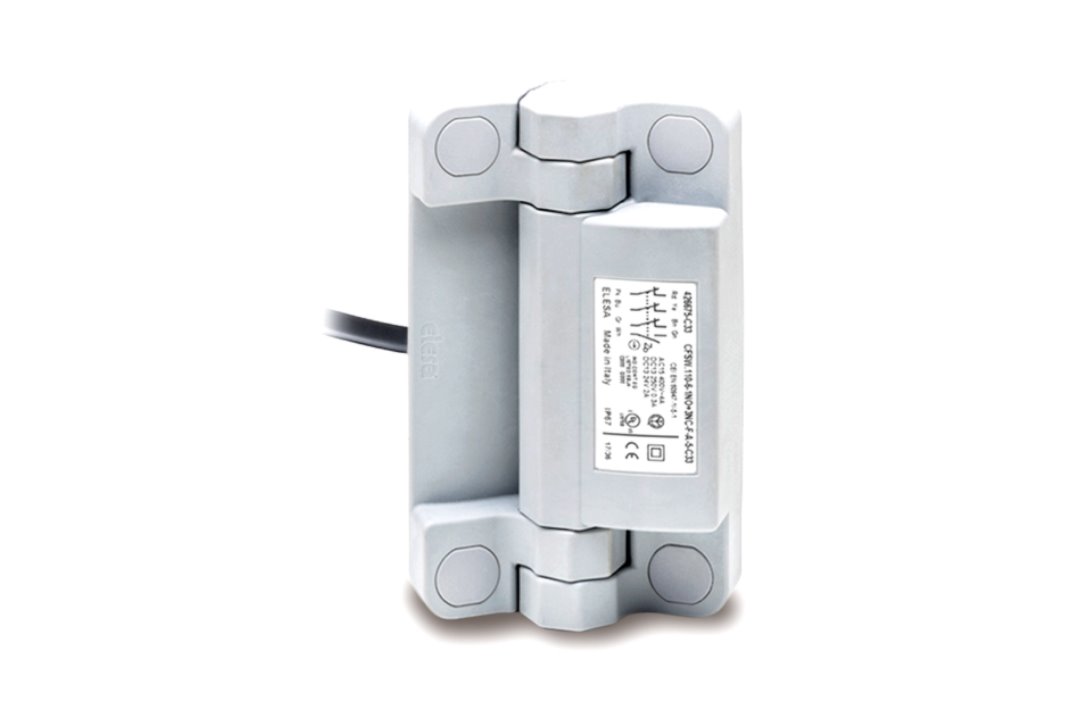

- Zawias ELESA+GANTER CFSW z wbudowanym wyłącznikiem bezpieczeństwa (patent ELESA) - przeznaczony do drzwi i osłon maszyn. Otwarcie osłony powoduje rozwarcie styków bezpieczeństwa, umożliwiając zatrzymanie maszyny przez odpowiedni układ sterowania.
- Korpus: samogasnący SUPER-technopolimer o wysokiej wytrzymałości, kolor szary RAL 7040 (C33). Podwójna izolacja obwodów wewnętrznych - brak konieczności uziemienia wyłącznika.
- Elementy konstrukcyjne: gniazda pod śruby ze stali nierdzewnej AISI 303, otwory przelotowe. Sworzeń obrotowy z technopolimeru PA wzmocnionego włóknem szklanym.
- Wyłącznik: 4 styki - 2 styki NO + 2 styki NC (NO-NC-NO-NC). Styki NC z funkcją wymuszonego rozwarcia zgodnie z IEC EN 60947-5-1 (aneks K). Samoczyszczące styki ze stopu srebra.
- Przyłącze: przewód ośmiożyłowy, wyjście od tyłu.
- Stopień ochrony IP66/IP67 (po prawidłowym zamontowaniu korka zabezpieczającego). Możliwość zastosowania w środowiskach wymagających częstego mycia i podwyższonej ochrony przed wodą.
- Bezpieczeństwo funkcjonalne: w odpowiednio zaprojektowanych, redundantnych układach możliwe jest osiągnięcie poziomu do SIL3 (IEC 62061), PLe (EN ISO 13849-1) lub kategorii 4 (EN 954-1).
- Zastosowanie: osłony bezpieczeństwa, drzwi ochronne i zabezpieczenia maszyn przemysłowych. Montaż na większości profili aluminiowych o szerokości od 30 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFSW.110-6-2NO+2NC-F-B-5-C33 |
| L | 110 mm |
| B | 60 mm |
| H | 25 mm |
| f | 91±0.2 mm |
| f 1 | 42±0.2 mm |
| h 1 | 15 mm |
| h 2 | 12 mm |
| d 3 | 6,5 mm |
| d 4 | 12 mm |
| Konfiguracja styków | 2 styki NO + 2 styki NC (NO-NC-NO-NC) |
| Przyłącze | przewód ośmiożyłowy, wyjście od tyłu |
| Długość przewodu | 5 m |
| Sugerowany moment dokręcania śrub C | 5 Nm |
| Waga | 0,62 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze S a |
2100 N |
 Siła promieniowa - maksymalne obciążenie robocze S r |
2800 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze S 90 |
1300 N |
Podane wartości określają maksymalne obciążenia statyczne, przy których zawias może pełnić funkcję elementu bezpieczeństwa. Przekroczenie dopuszczalnych obciążeń może doprowadzić do uszkodzenia zawiasu i zakłócenia działania wyłącznika. Przy doborze należy uwzględnić odpowiedni współczynnik bezpieczeństwa.
Parametry elektryczne i mechaniczne:
| Parametr | CFSW-C (wtyczka) | CFSW-F (przewód) |
|---|---|---|
| AC15 (IEC 60947-5-1) | - | 24 / 120 / 250 / 400 V - 4 A |
| DC13 (IEC 60947-5-2) | 24 V - 2 A | 24 V - 2 A; 125 V - 0,4 A; 250 V - 0,3 A |
| Prąd cieplny Ith | 2,5 A | 4 A |
| Napięcie znamionowe izolacji Ui | 30 V AC/DC | 400 V AC |
| Napięcie znamionowe udarowe | 2,5 kV | 4 kV |
| Zabezpieczenie zwarciowe | 4 A / 500 V gG | |
| Trwałość mechaniczna | 106 cykli | |
| B10d / Tm | 2 000 000 cykli / 20 lat | |
| Stopień ochrony (EN 60529) | IP66/IP67 | |
Wartości elektryczne według zatwierdzeń IMQ dla wykonań C i F. Dla wersji z wtyczką stopień ochrony połączenia zależy również od zastosowanego złącza i przewodu. Parametry wersji FC należy potwierdzić w dokumentacji konkretnego wykonania.
Zakres obrotu:
Maksymalny zakres obrotu wynosi 180° (od 0° do +180°). Fabryczny kąt przełączania wyłącznika wynosi 5°, natomiast wymuszone rozwarcie styków NC następuje przy 11°. Kąt przełączania można dostosować przed montażem zgodnie z instrukcją producenta. Przekroczenie dopuszczalnego zakresu obrotu może uszkodzić wyłącznik.
Zawias CFSW w działaniu:
Montaż:
Zawias CFSW można mocować za pomocą:
- Śrub z łbem stożkowym M6 (UNI 5933, ISO 10642) z zaślepkami osłaniającymi śruby.
- Śrub z łbem walcowym z gniazdem sześciokątnym M6 (UNI 5931, ISO 4762) z tulejami montażowymi.
- Nakrętek M6 (UNI 5588, ISO 4032) z tulejami montażowymi, co uniemożliwia demontaż zawiasu od frontu.
Skrzydło zawierające wyłącznik montuje się na nieruchomej ramie, a drugie na drzwiach. Zalecany maksymalny moment dokręcania śrub wynosi 10 Nm, a luz między śrubami i otworami nie powinien przekraczać 0,5 mm.
Zawias CFSW standardowo współpracuje z zawiasem uzupełniającym CFMW. W przypadku lekkich drzwi lub otwierania w płaszczyźnie poziomej możliwe jest zastosowanie pojedynczego zawiasu CFSW, po sprawdzeniu dopuszczalnych obciążeń. Zawias nie może służyć jako ogranicznik kąta otwarcia.
Śruby i nakrętki nie są dostarczane w komplecie. Zestawy akcesoriów montażowych: 426598 (czarny) i 426599 (szary) - każdy zawiera 4 zaślepki, 4 tuleje z technopolimeru i 4 korki zabezpieczające IP67.
Schemat wiercenia:
Podłączenie:
Uwaga: Zawias musi być montowany i podłączany przez wykwalifikowany personel. Przewody należy zabezpieczyć przed uszkodzeniami mechanicznymi, a prawidłowość działania układu bezpieczeństwa sprawdzić przy uruchomieniu i okresowo podczas eksploatacji.
Dostępne wykonania zawiasów CFSW:
- CFSW-C: wtyczka 8-pinowa M12, wyjście od góry (A), od dołu (C) lub od tyłu (B).
- CFSW-F: przewód ośmiożyłowy o długości 2 lub 5 m, wyjście od góry (A), od dołu (C) lub od tyłu (B).
- CFSW-FC: przewód 0,2 m z wtyczką 8-pinową M12, wyjście od tyłu (B).
Konfiguracje styków: 2NO+2NC lub 1NO+3NC.
Dostępne kolory: czarny oraz szary RAL 7040 (C33).
