Opis produktu
Właściwości i zastosowanie:

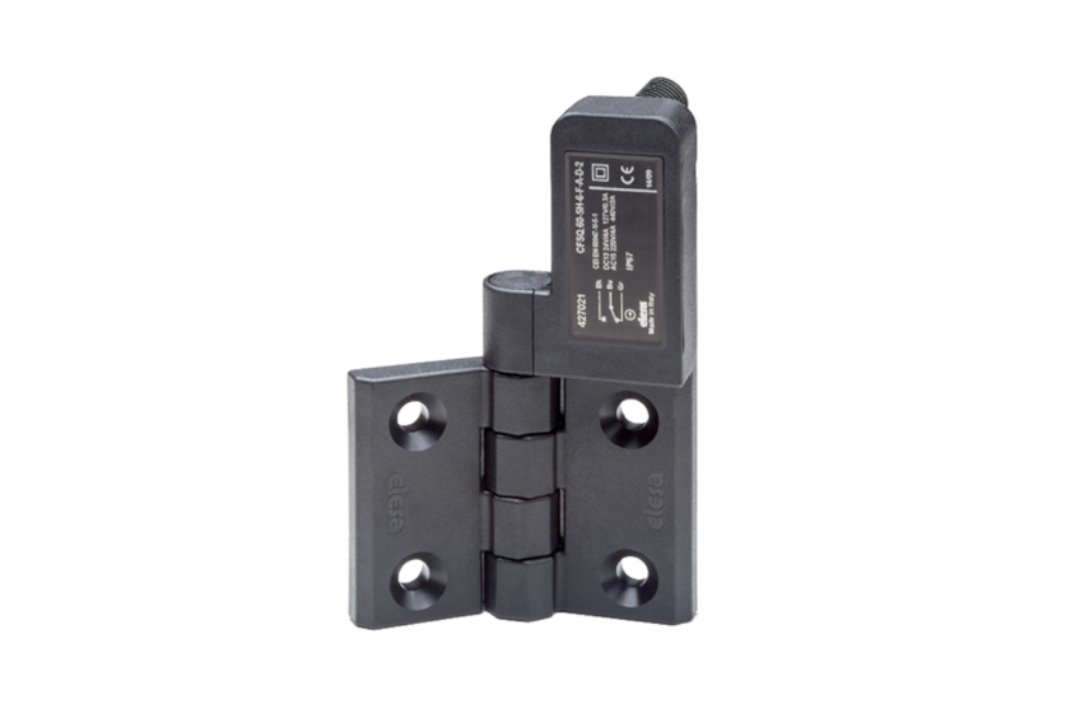

- Zawias ELESA+GANTER CFSQ z wbudowanym wyłącznikiem bezpieczeństwa (patent ELESA) do osłon, drzwi i pokryw maszyn - przy otwarciu osłony samoczynnie przerywa obwód zasilania maszyny.
- Wyłącznik: styki 1 NC + 1 NO z wymuszonym rozwarciem (IEC EN 60947-5-1, zał. K). Kąt przełączania 6°, wymuszone rozwarcie przy 15°.
- Przyłącze: gniazdo przyłączeniowe M12x1 z tyłu czujnika na prawym skrzydle - do podłączenia przewodu z wtyczką żeńską M12, 4-pinową (np. FC.M12x1).
- Korpus: samogasnący SUPER-technopolimer (PA), kolor czarny, mat - podwójna izolacja, bez potrzeby uziemienia. Sworzeń: stal nierdzewna AISI 303.
- Stopień ochrony IP69K. Poziom bezpieczeństwa B10d = 2 000 000.
- Mocowanie: wkręty M6 z łbem stożkowym, maks. moment dokręcania 5 Nm. Pasuje do blach, profili stalowych i większości profili aluminiowych.
- Zakres obrotu: maksymalnie 190° (od -10° do +180°). Nie należy przekraczać kąta -10°. Początkowy kąt pracy: 0°.
- Parametry elektryczne: AC15: 4 A przy 24-220 V, DC13: 2 A przy 24 V, napięcie izolacji 250 V, ochrona zwarciowa 6 A gL.
- W komplecie stosuje się zawias bez wyłącznika CFMQ.60-45-SH-6 o tych samych gabarytach. Zawias nie może służyć jako ogranicznik otwarcia drzwi.
Zawias CFSQ w działaniu:

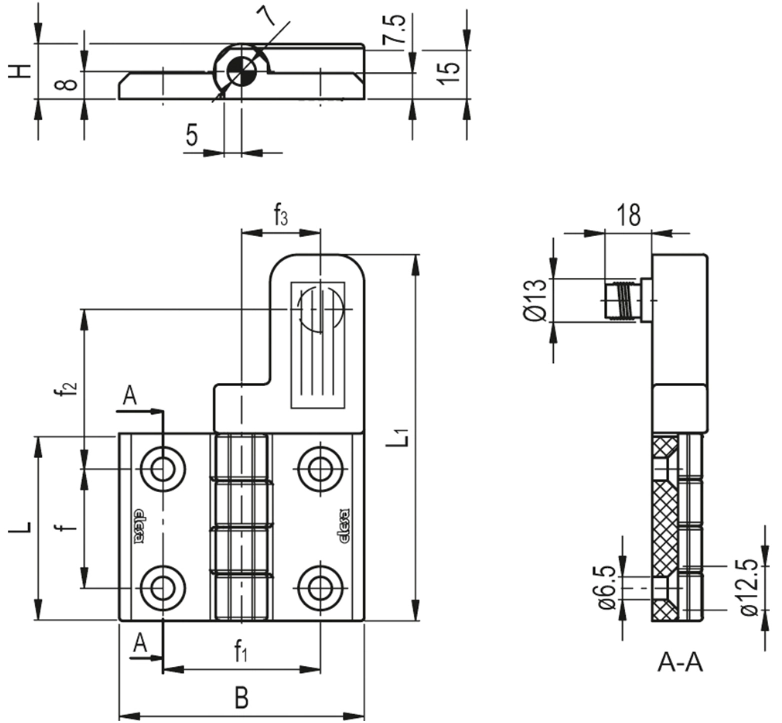

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFSQ.60-SH-6-C-B-D-IP69K |
| L | 53 mm |
| B | 70 mm |
| H | 16 mm |
| f | 34 mm |
| f 1 | 45 mm |
| L 1 | 110 mm |
| Sugerowany moment dokręcania śrub C | 5 Nm |
| Waga | 0,096 kg |
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze S a |
2100 N |
 Siła promieniowa - maksymalne obciążenie robocze S r |
2800 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze S 90 |
1300 N |
Schemat wiercenia:
Dostępne wykonania zawiasów CFSQ:
- CFSQ-C - gniazdo M12x1 w górnej części (A) lub z tyłu (B) czujnika, czujnik na prawym (D) lub lewym (S) skrzydle.
- CFSQ-C-..-EA - początkowy kąt pracy -90°, obrót do 270°.
- CFSQ-C-..-IP69K - stopień ochrony IP69K.
- CFSQ-F - przewód 2 lub 5 m wyprowadzony osiowo (A) lub z tyłu (B).
Akcesoria: przewód FC.M12x1 z wtyczką żeńską M12, 4-pinową.
