Opis produktu
Właściwości i zastosowanie:

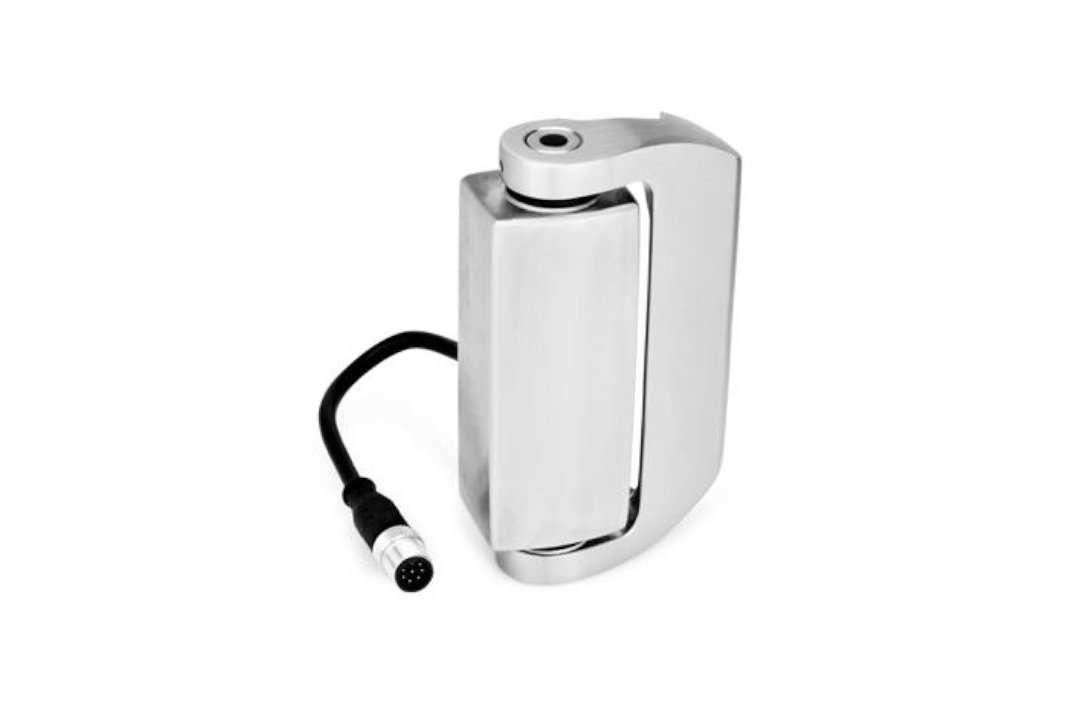

- Zawias ELESA+GANTER GN 139.5 z wbudowanym wyłącznikiem bezpieczeństwa - przeznaczony do monitorowania drzwi i osłon maszyn. Otwarcie osłony powoduje przełączenie styków, umożliwiając przerwanie obwodu bezpieczeństwa i sygnalizację jej otwarcia.
- Wyłącznik: wielostykowy, styki wolnoprzełączające z funkcją wymuszonego rozwarcia zgodnie z IEC 60947-5-1 (aneks K), wykonane ze stopu srebra.
- Regulowany punkt przełączania: możliwość przesunięcia punktu zadziałania styków o maksymalnie 2° w kierunku położenia 0°.
- Przyłącze: 8-pinowa wtyczka M12 wyprowadzona z tyłu na przewodzie 0,2 m (typ C).
- Korpus: precyzyjny odlew ze stali nierdzewnej AISI 316L, polerowany, Ra < 0,8 µm. Sworzeń obrotowy ze stali nierdzewnej AISI 316L. Gładka, łatwa do czyszczenia powierzchnia - odpowiedni do przemysłu spożywczego, farmaceutycznego i stref o podwyższonych wymaganiach higienicznych.
- Stopień ochrony IP67/IP69K (EN 60529) - przy prawidłowym montażu i zabezpieczeniu przyłącza elektrycznego oraz przewodu.
- Mocowanie od tyłu: 10 otworów gwintowanych M6 o głębokości 8 mm. Taki sposób mocowania ogranicza możliwość nieuprawnionego demontażu zawiasu od zewnątrz. Zalecany moment dokręcania: 10 Nm.
- Bezpieczeństwo funkcjonalne: możliwość zastosowania w odpowiednio zaprojektowanych układach bezpieczeństwa do poziomu SIL3 / PL e (EN ISO 13849-1). Certyfikaty CE, EAC i UL.
- Zastosowanie: drzwi ochronne, osłony bezpieczeństwa oraz maszyny i urządzenia przemysłowe wymagające monitorowania otwarcia zabezpieczeń, również w środowiskach agresywnych i przy częstym myciu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 139.5-76-126-C |
| l 1 | 76 mm |
| l 2 | 126 mm |
| l 3 | 40 mm |
| l 4 | 99,4 mm |
| l 5 | 22 mm |
| l 7 | 15,5 mm |
| l 8 | 31,5 mm |
| m 1 | 88 mm |
| m 2 | 29 mm |
| m 3 | 41 mm |
| m 4 | 9 mm |
| Waga | 0,897 kg |
Dopuszczalne obciążenia:
Maksymalne obciążenie robocze
| Parametr | Wartość |
|---|---|
 Obciążenie osiowe |
2000 N |
 Obciążenie promieniowe (0°) |
2000 N |
 Obciążenie promieniowe (90°) |
2000 N |
Podane wartości maksymalnego obciążenia uwzględniają współczynnik bezpieczeństwa. Przy doborze zawiasu należy uwzględnić kierunek działania sił oraz warunki pracy osłony.
Parametry elektryczne i mechaniczne:
- Wersja z wtyczką: AC 15: 24 V AC / 2 A, DC 13: 24 V DC / 2 A, znamionowe napięcie izolacji 30 V AC / 36 V DC, zabezpieczenie zwarciowe 2 A, 500 V, typ gG.
- Prąd zwarciowy: 1000 A (EN 60947-5-1).
- Maksymalna częstotliwość przełączania: 600 cykli na godzinę.
- Trwałość mechaniczna: 106 cykli.
- B10: 1 000 000 cykli. B10d: 5 000 000 cykli.
- Prędkość załączania: od 2°/s do 90°/s.
- Temperatura otoczenia: od -25°C do +80°C.
- Stopień zanieczyszczenia: 3.
Schemat przełączania styków:
Punkty przełączania są regulowane w zakresie 2° w kierunku położenia 0°.
Układ styków:
Dostępne wykonania zawiasów GN 139.5:
Wymiary: 76 x 126 mm.
Rodzaj i kierunek wyprowadzenia przyłącza:
- Typ A: 8-pinowa wtyczka M12 wyprowadzona u góry.
- Typ B: 8-pinowa wtyczka M12 wyprowadzona u dołu.
- Typ C: 8-pinowa wtyczka M12 wyprowadzona z tyłu na przewodzie o długości 0,2 m.
- Typ CK: 9-żyłowy przewód o długości 2 lub 5 m wyprowadzony z tyłu zawiasu.
Akcesoria: przewody z wtyczką GN 330 (8-pinowe, 5 lub 10 m).
Zawias uzupełniający bez wyłącznika: GN 139.6 - o takich samych gabarytach, przeznaczony do stosowania w komplecie z GN 139.5.
Uwaga: Montaż i uruchomienie zawiasu z wyłącznikiem bezpieczeństwa powinny być wykonywane przez wykwalifikowany personel, zgodnie z instrukcją producenta i wymaganiami bezpieczeństwa maszyny.
