Opis produktu
Właściwości i zastosowanie:

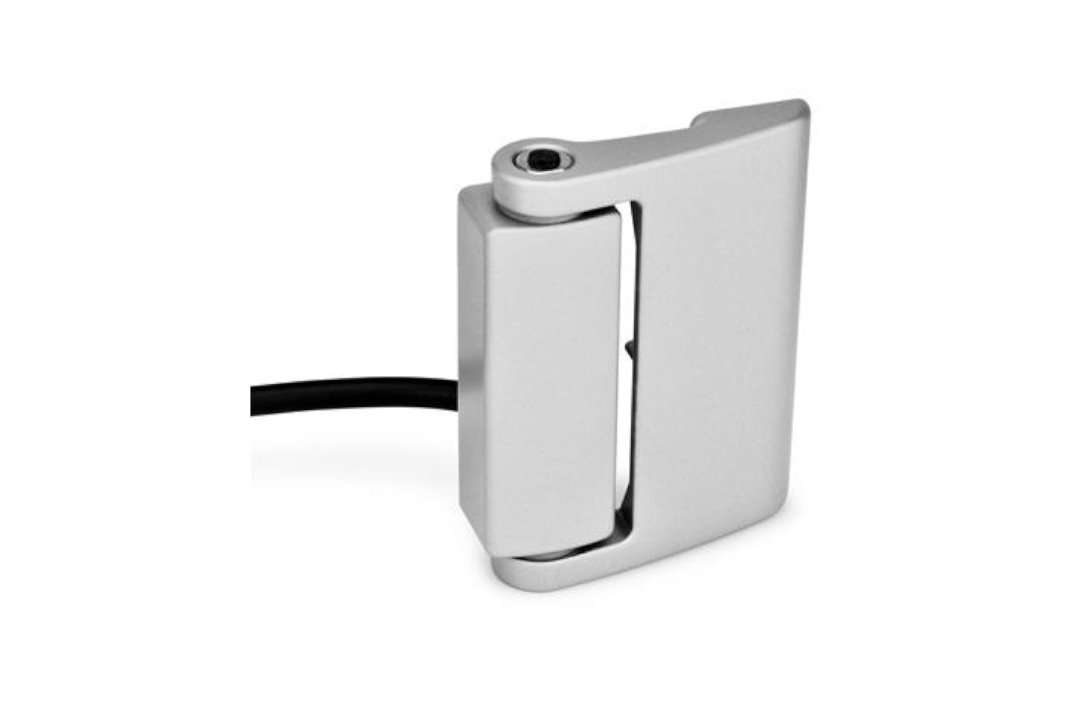

- Zawias ELESA+GANTER GN 139.1 z wbudowanym wyłącznikiem bezpieczeństwa - przeznaczony do monitorowania drzwi i osłon maszyn. Otwarcie osłony powoduje przełączenie styków, umożliwiając przerwanie obwodu bezpieczeństwa i sygnalizację jej otwarcia.
- Wyłącznik: 3 styki - 2NC + 1NO. Styki wolnoprzełączające z funkcją wymuszonego rozwarcia zgodnie z IEC 60947-5-1 (aneks K), wykonane ze stopu srebra.
- Regulowany punkt przełączania: możliwość przesunięcia punktu zadziałania styków o maksymalnie 4° w kierunku położenia 0°.
- Przyłącze: przewód o długości 2 m wyprowadzony z tyłu (typ CK). Przewód typ N 7 x 0,5 mm², osłona PVC H05VV-F.
- Korpus: odlew z cynku, powierzchnia pokryta żywicą epoksydową, kolor srebrny metaliczny. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Stopień ochrony IP67/IP69K (EN 60529) - przy prawidłowym montażu i zabezpieczeniu przyłącza elektrycznego oraz przewodu.
- Mocowanie od tyłu: 7 otworów gwintowanych M5 o głębokości 6 mm. Taki sposób mocowania ogranicza możliwość nieuprawnionego demontażu zawiasu od zewnątrz. Zalecany moment dokręcania: 5 Nm.
- Bezpieczeństwo funkcjonalne: możliwość zastosowania w odpowiednio zaprojektowanych układach bezpieczeństwa do poziomu SIL3 / PL e.
- Zastosowanie: drzwi ochronne, osłony bezpieczeństwa oraz maszyny i urządzenia przemysłowe wymagające monitorowania otwarcia zabezpieczeń.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 139.1-79-101-CK-2 |
| l 1 | 79 mm |
| l 2 | 101 mm |
| l 3 | 30 mm |
| l 4 | 81 mm |
| l 5 | 30 mm |
| Długość przewodu l 6 | 2 m |
| h 1 | 12 mm |
| h 2 | 22,5 mm |
| m 1 | 71 mm |
| m 2 | 17 mm |
| m 3 | 50 mm |
| Waga | 0,619 kg |
Dopuszczalne obciążenia:
Maksymalne obciążenie robocze
| Parametr | Wartość |
|---|---|
 Obciążenie osiowe |
750 N |
 Obciążenie promieniowe (0°) |
500 N |
 Obciążenie promieniowe (90°) |
500 N |
Podane wartości maksymalnego obciążenia uwzględniają współczynnik bezpieczeństwa. Przy doborze zawiasu należy uwzględnić kierunek działania sił oraz warunki pracy osłony.
Parametry elektryczne i mechaniczne:
- Wersja z przewodem: AC 15: 250 V AC / 4 A, DC 13: 250 V DC / 0,3 A, znamionowe napięcie izolacji 250 V AC, zabezpieczenie zwarciowe 6 A, 500 V, typ gG.
- Prąd zwarciowy: 1000 A (EN 60947-5-1).
- Maksymalna częstotliwość przełączania: 600 cykli na godzinę.
- Trwałość mechaniczna: 106 cykli.
- B10d: 5 000 000 cykli. Czas użytkowania TM: 20 lat.
- Prędkość załączania: od 2°/s do 90°/s.
- Temperatura otoczenia: od -25°C do +80°C.
- Stopień zanieczyszczenia: 3.
Schemat przełączania styków:
Wyłącznik posiada dwa styki normalnie zamknięte (NC) oraz jeden normalnie otwarty (NO). Styki NC umożliwiają przerwanie obwodu bezpieczeństwa, a styk NO może służyć do sygnalizacji otwarcia osłony. Punkt przełączania jest regulowany w zakresie określonym przez producenta.
Dostępne wykonania zawiasów GN 139.1:
Wymiary: 49 x 101 mm oraz 79 x 101 mm.
Rodzaj i kierunek wyprowadzenia przyłącza:
- Typ A: 8-pinowa wtyczka M12 wyprowadzona u góry.
- Typ B: 8-pinowa wtyczka M12 wyprowadzona u dołu.
- Typ C: 8-pinowa wtyczka M12 wyprowadzona z tyłu na przewodzie o długości 0,2 m.
- Typ AK / BK / CK: przewód o długości 2 lub 5 m wyprowadzony odpowiednio u góry, u dołu lub z tyłu zawiasu.
Akcesoria: przewody z wtyczką GN 330 (8-pinowe, 5 lub 10 m), płaskie płyty montażowe GN 139.3 oraz kątowe płyty montażowe GN 139.4.
Zawias uzupełniający bez wyłącznika: GN 139.2 - przeznaczony do współpracy z GN 139.1, np. przy większych i cięższych osłonach.
Uwaga: Montaż i uruchomienie zawiasu z wyłącznikiem bezpieczeństwa powinny być wykonywane przez wykwalifikowany personel, zgodnie z instrukcją producenta i wymaganiami bezpieczeństwa maszyny.
