Opis produktu
Właściwości i zastosowanie:

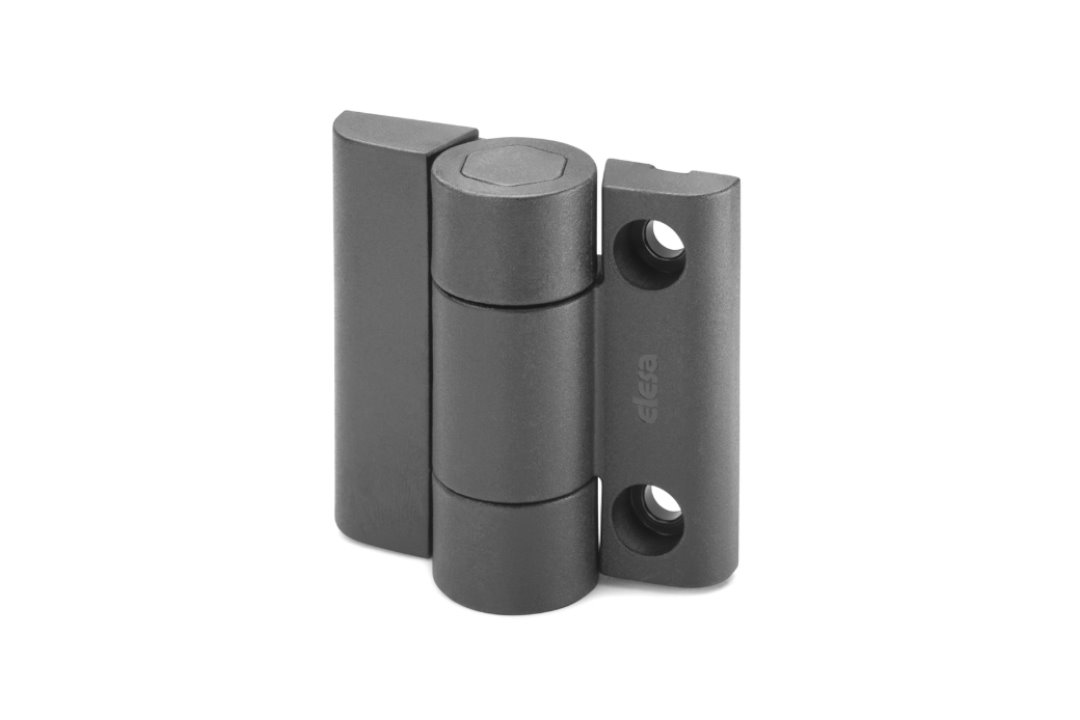

- Zawias zatrzaskowy ELESA+GANTER CFVT - wewnętrzny mechanizm zatrzaskowy (patent ELESA) ustawia drzwi w jednej z trzech pozycji blokowania. Gdy zawias znajdzie się w zakresie ±25° od pozycji blokowania, sam do niej dociąga.
- Ta wersja: zatrzaskiwanie w pozycjach -70°, -7° i +150°.
- Moment oporu zatrzasku do wyboru: 0,7 / 1,2 / 1,7 Nm - to moment, który trzeba pokonać, aby zmienić ustawienie. Wartość nie zmienia się po 20 000 cykli otwierania i zamykania.
- Mocowanie: otwory przelotowe pod śruby M5 z łbem cylindrycznym. Zaślepki śrub CA.CFVT.53-C9 dostępne osobno.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, odporny na promieniowanie UV, kolor czarny, wykończenie matowe. Sprężyny ze stali nierdzewnej.
- Zakres obrotu: maksymalnie 255° (od -75° do +180°). Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFVT.53 CH-5-150-0.7 |
| Pozycje blokowania (zatrzask) | -70° / -7° / +150° |
| Moment oporu zatrzasku * | 0,7 Nm |
| Maks. moment dokręcania śrub C | 4 Nm |
| Waga | 0,035 kg |
* Moment oporu zmierzony w testach bez obciążenia.
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
300 N |
| Siła osiowa - obciążenie niszczące R a |
2100 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
400 N |
| Siła promieniowa - obciążenie niszczące R r |
1900 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
250 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
1800 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.

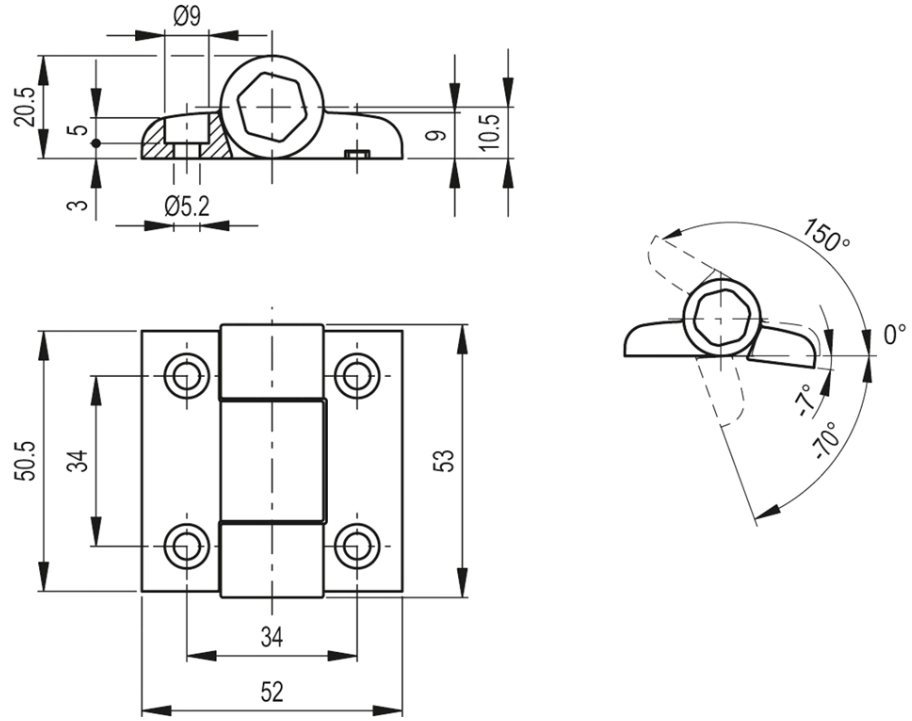

Pozycje blokowania:
Zakres obrotu:
Dostępne wykonania zawiasów CFVT:
- CFVT-CH: bez zatrzasku, swobodny obrót.
- CFVT-CH-80 / -115 / -150: zatrzask w pozycjach -70°, -7° oraz +80° / +115° / +150°; moment oporu 0,7, 1,2 lub 1,7 Nm.
