Opis produktu
Właściwości i zastosowanie:

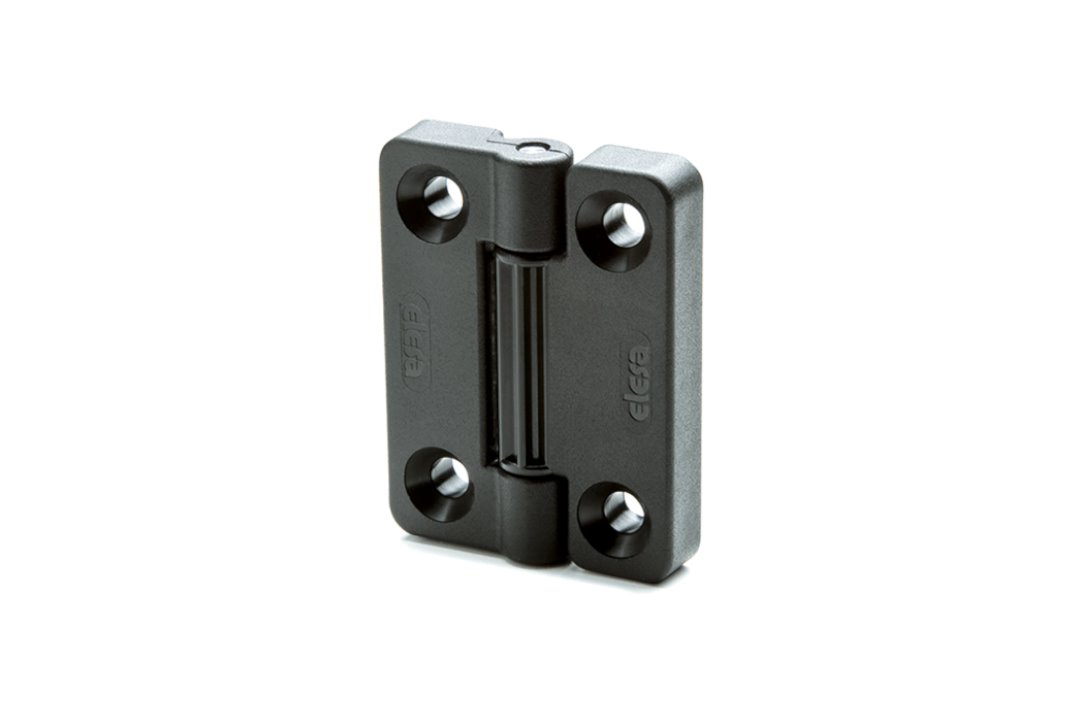

- Zawias zatrzaskowy ELESA+GANTER CFV - mechanizm blokujący (patent ELESA) zapewnia cztery pozycje blokowania: -90°, 0°, +70° i +115°. Drzwi lub pokrywa pozostają stabilnie w wybranym położeniu.
- Moment oporu zatrzasku: 3 Nm (wersje 1,5 lub 3 Nm) - tyle trzeba przyłożyć, aby zmienić pozycję. Wartość nie zmienia się po 20 000 cykli otwierania i zamykania.
- Mocowanie: otwory przelotowe pod śruby M6 z łbem stożkowym.
- Korpus: technopolimer na bazie poliamidu (PA) wzmocniony włóknem szklanym, kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 210° (od -90° do +120°). Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFV.65 SH-6-3.0 |
| L | 65 mm |
| B | 49,5 mm |
| f | 45 mm |
| f 1 | 30 mm |
| H | 12 mm |
| h 1 | 6 mm |
| h 2 | 10 mm |
| b 1 | 18,5 mm |
| d (sworzeń) | 5 mm |
| d 1 (otwór przelotowy) | 6,5 mm |
| d 2 (pogłębienie stożkowe) | 12,5 mm |
| Moment oporu zatrzasku | 3 Nm |
| Maks. moment dokręcania śrub C | 4 Nm |
| Waga | 0,044 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
1320 N |
| Siła osiowa - obciążenie niszczące R a |
4480 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
2070 N |
| Siła promieniowa - obciążenie niszczące R r |
5060 N |
 Siła przy zgięciu 70° i 115° - maksymalne obciążenie robocze E 70 / 115 |
2150 N |
| Siła przy zgięciu 70° i 115° - obciążenie niszczące R 70 / 115 |
3170 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
1630 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
3380 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Pozycje blokowania i zakres obrotu:
Dostępne wykonania zawiasów CFV:
- CFV-SH: otwory pod śruby M6 z łbem stożkowym.
- CFV-EH: otwory pod śruby M6 z łbem sześciokątnym.
- Moment oporu: 1,5 Nm lub 3 Nm.
