Opis produktu
Właściwości i zastosowanie:
- Stal ocynkowana
- Sworzeń obrotowy: stal
- Podkładka: mosiądz

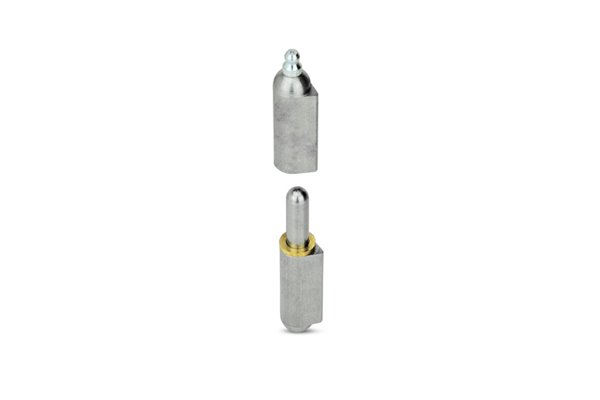

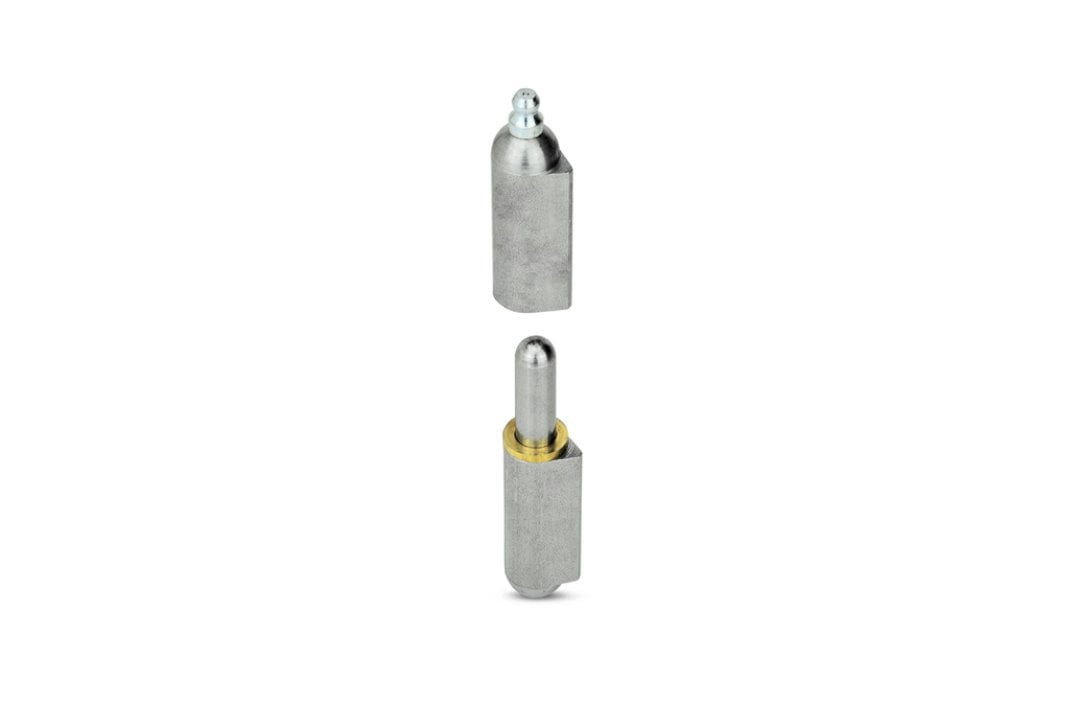

- Górna połowa zawiasu typu STS jest wyposażona w smarowniczkę DIN 71412, która umożliwia smarowanie zawiasów bez ich demontażu.
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 128-200-STS |
| l | 200 mm |
| d 1 | 23 mm |
| d 2 | 16 mm |
| s 1 | 28,5 mm |
| s 2 | 3 mm |
| Waga | 0,67 kg |
Dostępne warianty:
- Typ ST: z zamocowanym, stalowym sworzniem
- Typ MS: z zamocowanym, mosiężnym sworzniem
- Typ STL: z demontowalnym, stalowym sworzniem
- Typ STS: z zamocowanym, stalowym sworzniem oraz smarowniczką
- Smarowniczka DIN 71412
Tabela dostępnych rozmiarów i modeli:
|
||||||
| Oznaczenie | l | d1 | d2 | s1 | s2 | Waga [g] |
|---|---|---|---|---|---|---|
| GN 128-40-MS | 40 | 8 | 5 | 10 | 2 | 15 |
| GN 128-50-MS | 50 | 8 | 5 | 10 | 2 | 19 |
| GN 128-60-MS | 60 | 10 | 6 | 12 | 2 | 35 |
| GN 128-80-MS | 80 | 13 | 8 | 15.5 | 2 | 83 |
| GN 128-100-MS | 100 | 16 | 10 | 20 | 3 | 160 |
| GN 128-120-MS | 120 | 16 | 11 | 20 | 3 | 202 |
| GN 128-135-MS | 135 | 18 | 12 | 23 | 3 | 286 |
| GN 128-150-MS | 150 | 20 | 13 | 25.5 | 3 | 393 |
| GN 128-180-MS | 180 | 20 | 14 | 25.5 | 3 | 472 |
| GN 128-200-MS | 200 | 23 | 16 | 28.5 | 3 | 680 |
| GN 128-40-ST | 40 | 8 | 5 | 10 | 2 | 15 |
| GN 128-50-ST | 50 | 8 | 5 | 10 | 2 | 19 |
| GN 128-60-ST | 60 | 10 | 6 | 12 | 2 | 36 |
| GN 128-80-ST | 80 | 13 | 8 | 15.5 | 2 | 85 |
| GN 128-100-ST | 100 | 16 | 10 | 20 | 3 | 150 |
| GN 128-120-ST | 120 | 16 | 11 | 20 | 3 | 198 |
| GN 128-135-ST | 135 | 18 | 12 | 23 | 3 | 280 |
| GN 128-150-ST | 150 | 20 | 13 | 25.5 | 3 | 350 |
| GN 128-180-ST | 180 | 20 | 14 | 25.5 | 3 | 450 |
| GN 128-200-ST | 200 | 23 | 16 | 28.5 | 3 | 673 |
| GN 128-80-STL | 80 | 13 | 8 | 15.5 | 2 | 81 |
| GN 128-100-STL | 100 | 16 | 10 | 20 | 3 | 158 |
| GN 128-120-STL | 120 | 16 | 11 | 20 | 3 | 192 |
| GN 128-135-STL | 135 | 18 | 12 | 23 | 3 | 276 |
| GN 128-150-STL | 150 | 20 | 13 | 25.5 | 3 | 383 |
| GN 128-180-STL | 180 | 20 | 14 | 25.5 | 3 | 456 |
| GN 128-200-STL | 200 | 23 | 16 | 28.5 | 3 | 674 |
| GN 128-80-STS | 80 | 13 | 8 | 15.5 | 3 | 81 |
| GN 128-100-STS | 100 | 16 | 10 | 20 | 3 | 158 |
| GN 128-120-STS | 120 | 16 | 11 | 20 | 3 | 187 |
| GN 128-135-STS | 135 | 18 | 12 | 23 | 3 | 271 |
| GN 128-150-STS | 150 | 20 | 13 | 25.5 | 3 | 380 |
| GN 128-180-STS | 180 | 20 | 14 | 25.5 | 3 | 470 |
| GN 128-200-STS | 200 | 23 | 16 | 28.5 | 3 | 670 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
