Opis produktu
Właściwości i zastosowanie:
SPECYFIKACJA
- Korpus: Mosiądz MS
- Korek odpowietrzający: Stal nierdzewna AISI 304 M
- Płyta zaworu: Mosiądz z powłoką z gumy silikonowej (VMQ)
- Sprężyna: Stal nierdzewna AISI 301
- Uszczelki DIN 7603 A: Stal 1.0338
- Odporność na temperaturę: od -30 °C do +200 °C
INFORMACJE
- Po przekroczeniu ciśnienia określonego w tabeli, zawór GN 881 otwiera się i odpowietrza zbiornik, chroniąc go przed uszkodzeniem.

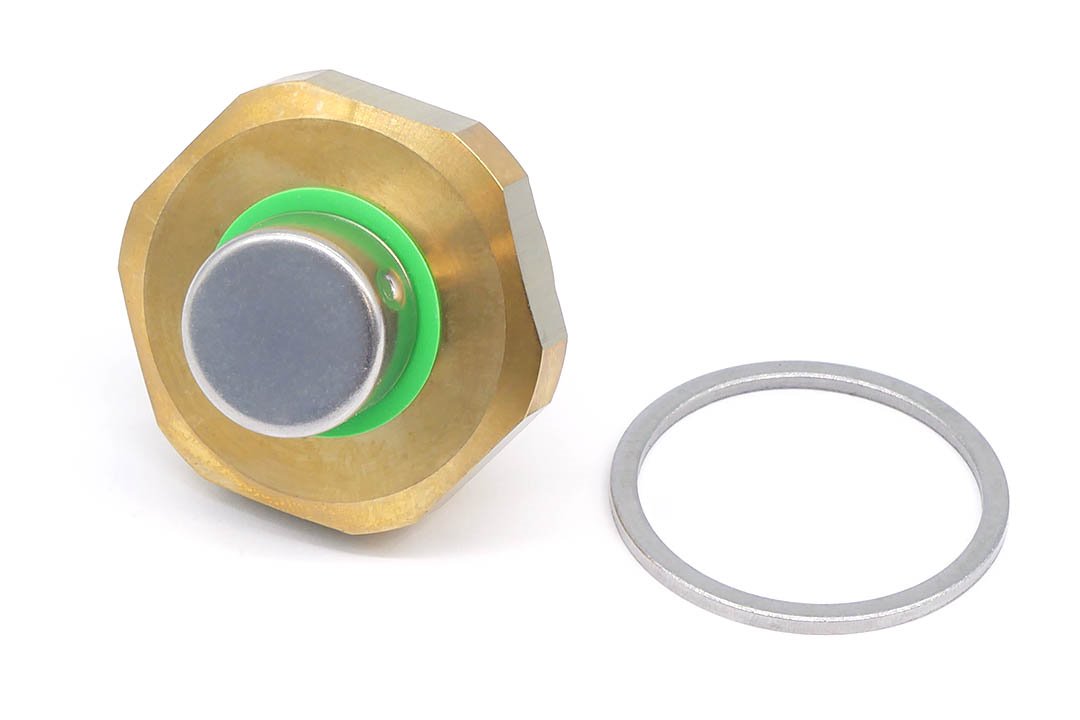

- Pierścień w kolorze zielonym oznacza ciśnienie otwierające 200 mbar.
- W normalnym stanie zawór jest zamknięty, co zapobiega przedostawaniu się kurzu i brudu do wnętrza.

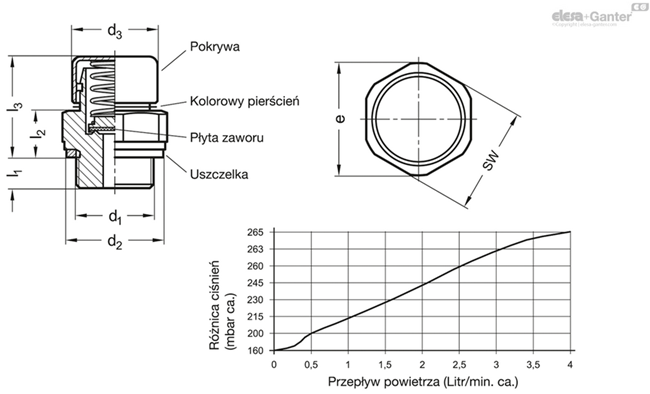

- Diagram przedstawia przepływ powietrza w zależności od poziomu ciśnienia.
- Rekomendowana pozycja montażu: pionowa.
- Korki są testowane pod względem szczelności i ciśnienia.
- Instrukcja montażu: w przypadku mocowania na ściankach o grubości poniżej 4 mm należy używać nakrętek montażowych GN 7430.
Dane techniczne:
| Parametr | d1 | Ciśnienie otwarcia w mbar ±20% |
d2 | d3 | e ≈ | l1 | l2 | l3 | A/F |
|---|---|---|---|---|---|---|---|---|---|
| GN881-G1-200-MS-M | G1 | 200 | 39 | 20 | 44 | 8 | 12 | 25 | 41 |
Dostępności są informacyjne na podstawie danych z firmy ADLER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
