Opis produktu
Dane techniczne:

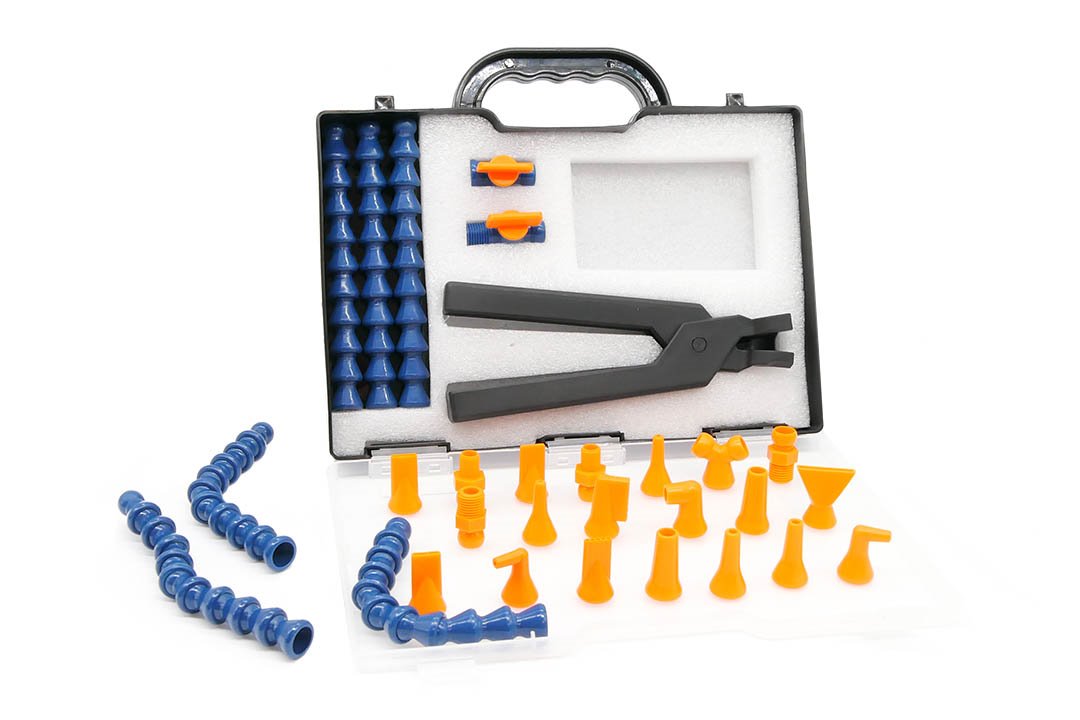

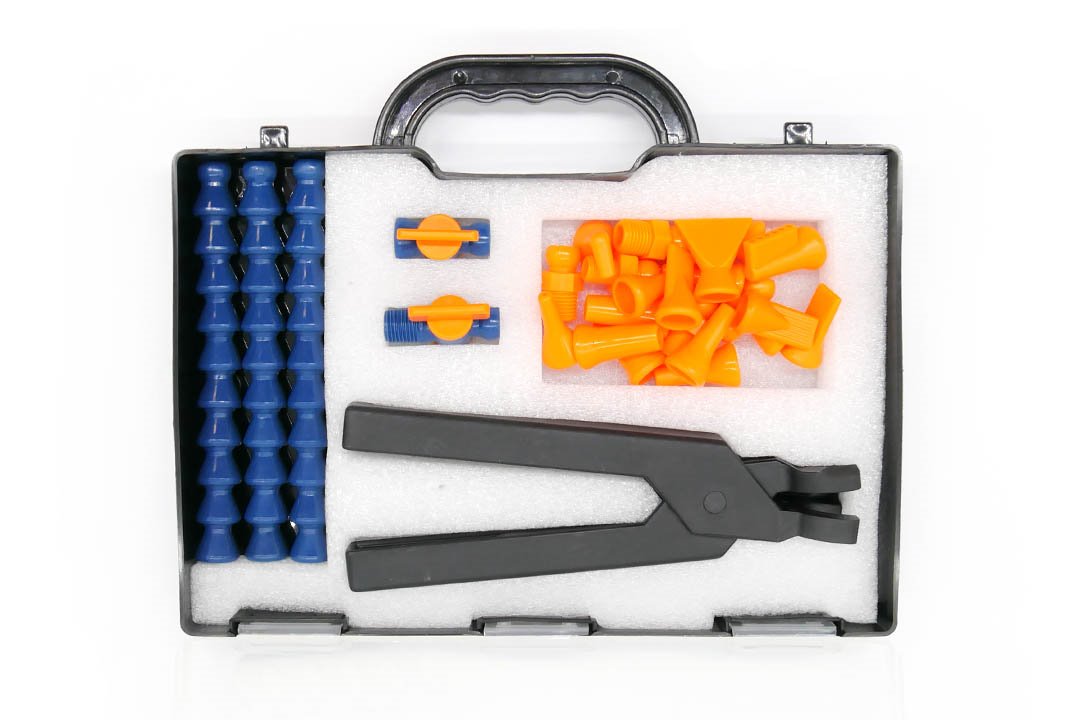

Zestaw DM 2003 do dozowania chłodziwa z systemu 1/4" zawiera:
| przewód 10-segmentowy (145 mm) | 6 szt. |
| dysza okrągła 1,8 mm (28015-14) | 2 szt. |
| dysza okrągła 3,5 mm (28016-14) | 2 szt. |
| dysza okrągła 7,0 mm (28017-14) | 2 szt. |
| segment z gwintem zewnętrznym 1/8" NPT (28032-14) | 2 szt. |
| segment z gwintem zewnętrznym 1/4" NPT (28033-14) | 2 szt. |
| dysza płaska 24,5 x 1,58 mm (28028-14) | 1 szt. |
| rozgałęziacz typu "Y" (3x1/4") (28034-14) | 1 szt. |
| dysza kątowa 90° 1,8 mm (28019-14) | 1 szt. |
| dysza kątowa 90° 2,8 mm (28020-14) | 1 szt. |
| dysza kątowa 90° 6,2 mm (28021-14) | 1 szt. |
| dysza kątowa rozpylająca 90°, 6 otworów x 2,3 mm (28022-14) | 1 szt. |
| dysza płaska rozpylająca, 5 otworów x 1,5 mm (28024-14) | 1 szt. |
| dysza płaska rozpylająca, 7 otworów x 0,7 mm (28025-14) | 1 szt. |
| dysza szczelinowa 10,5 x 1,0 mm (28026-14) | 1 szt. |
| dysza szczelinowa 10,5 x 1,4 mm (28027-14) | 1 szt. |
| zawór międzysegmentowy 1/4" (28051-14) | 1 szt. |
| zawór z gwintem zewnętrznym 1/4" (28049-14) | 1 szt. |
| szczypce montażowe (28008-14) | 1 szt. |
Montaż przewodu szczypcami metalowymi
Właściwości i zastosowanie:
Systemy chłodziwa to modułowe układy doprowadzania chłodziwa, powietrza lub innych mediów do strefy obróbki. Ich główne zalety to:✅ Elastyczność i łatwa regulacja
- Możliwość szybkiego ustawienia kierunku strumienia chłodziwa w dowolnym miejscu.
- Łatwe dopasowanie długości i kształtu poprzez dodawanie lub usuwanie segmentów.
🔧 Prosty montaż i demontaż
- Systemy zatrzaskowe pozwalają na szybki montaż i wymianę elementów przy użyciu szczypiec.
- Możliwość łatwego rozbudowania instalacji o dodatkowe dysze czy zawory.
💦 Skuteczniejsze chłodzenie
- Precyzyjne doprowadzenie chłodziwa dokładnie w miejsce skrawania.
- Redukcja strat chłodziwa, co przekłada się na oszczędności i efektywniejszą obróbkę.
🔩 Odporność na oleje i chemikalia
- Wykonane z tworzywa odpornego na działanie większości cieczy chłodząco-smarujących i chemikaliów przemysłowych.
- Brak korozji i długowieczność w trudnych warunkach warsztatowych.
🚫 Bezpieczeństwo i stabilność
- Brak ryzyka przewodzenia prądu elektrycznego (w przeciwieństwie do metalowych rurek chłodziwa).
- System odporny na wibracje – po ustawieniu nie zmienia pozycji podczas pracy maszyny.
🛠 Uniwersalność
- Możliwość stosowania do różnych typów obrabiarek: tokarek, frezarek, szlifierek i innych maszyn.
- Dostępność różnych średnic i akcesoriów (np. zawory, rozdzielacze, dysze). Nasze systemy chłodziwa są kompatybilne z system Loc-Line i można je stosować zamiennie.
