Opis produktu
Właściwości i zastosowanie:

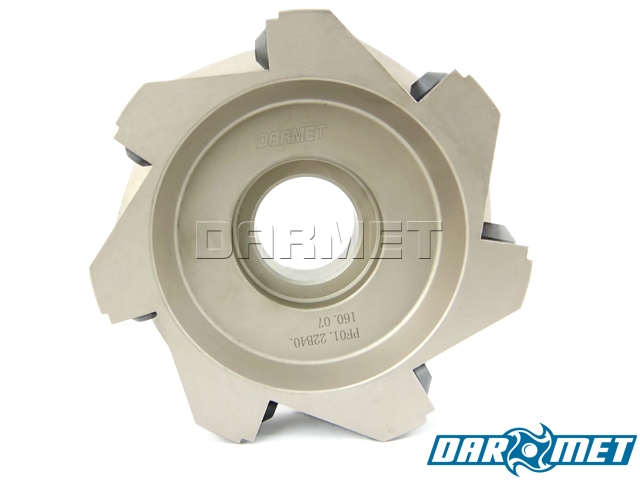

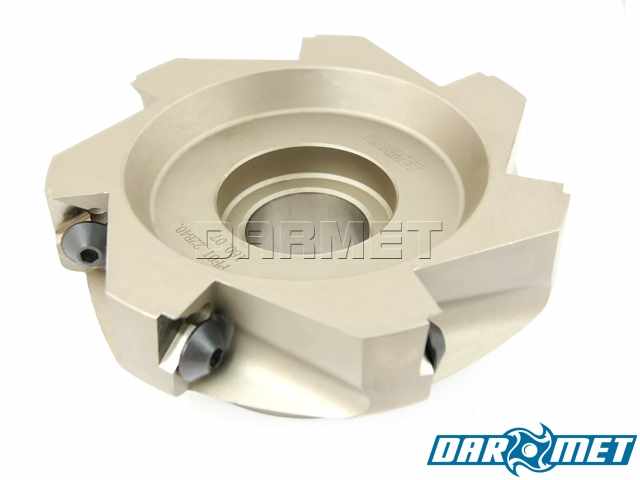

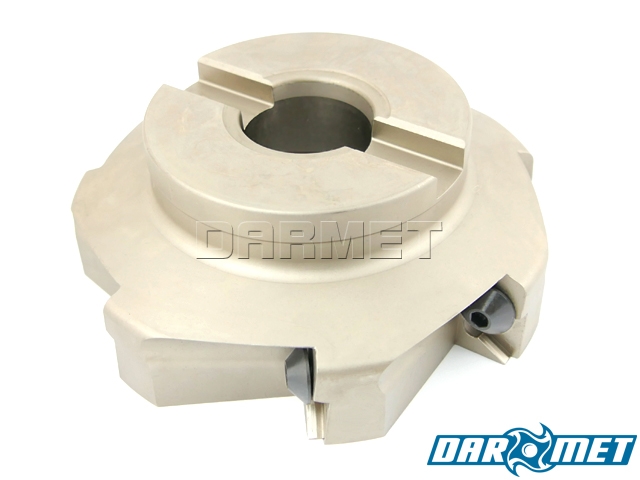

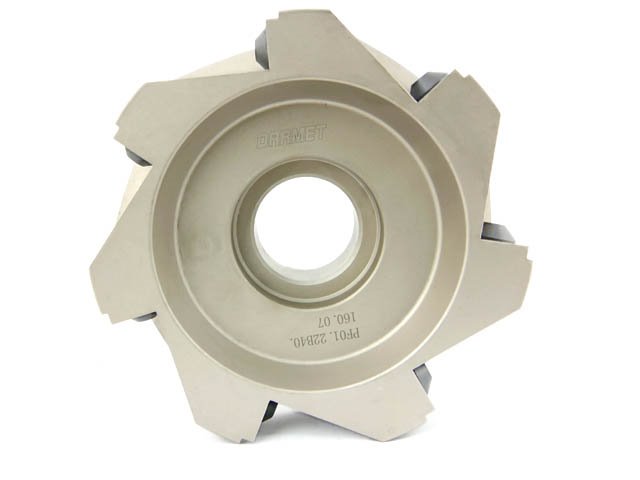

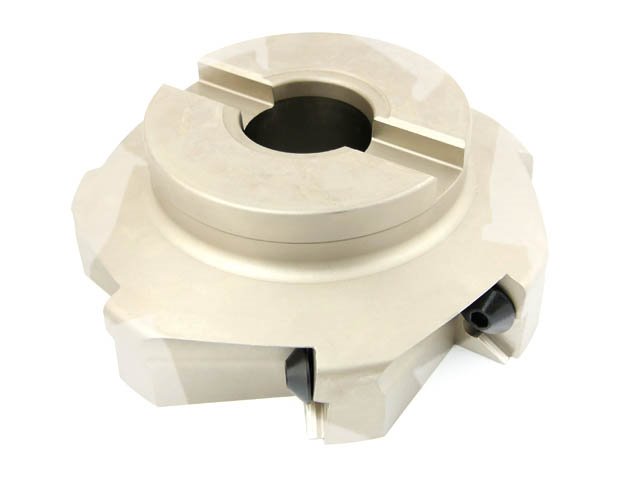

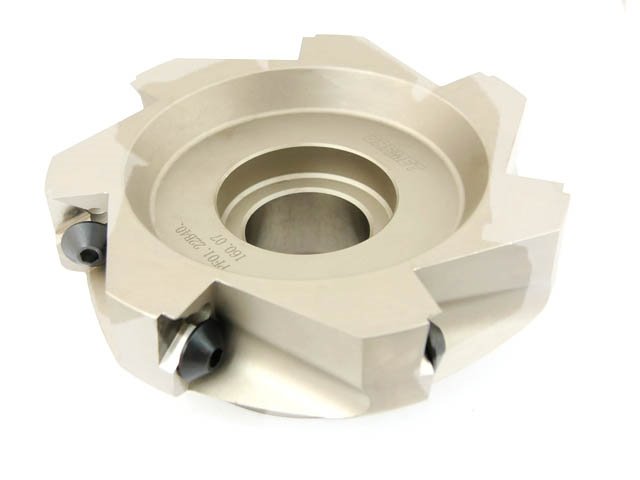

- Frez składany nasadzany walcowo-czołowy.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 3 krawędziami tnącymi: TPKN 2204, TPKR 2204.
- Głowicę dokręcamy śrubą krzyżową w trzpieniu frezarskim o średnicy 40 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Symbol | FA90TP22-160-40B07 |
| D | 160 mm |
| D2 | 100 mm |
| d | 40 mm |
| apmax | 15 mm |
| H | 63 mm |
| Ilość płytek | 7 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Imbus | Śruba trzpienia | Klucz krzyżowy |
|---|---|---|---|---|
| TPKN 2204, TPKR 2204 | SGM8x18 | WR04S | DM 238 00210-6 | 00208-6 |
