Opis produktu
Wartości i zastosowanie:

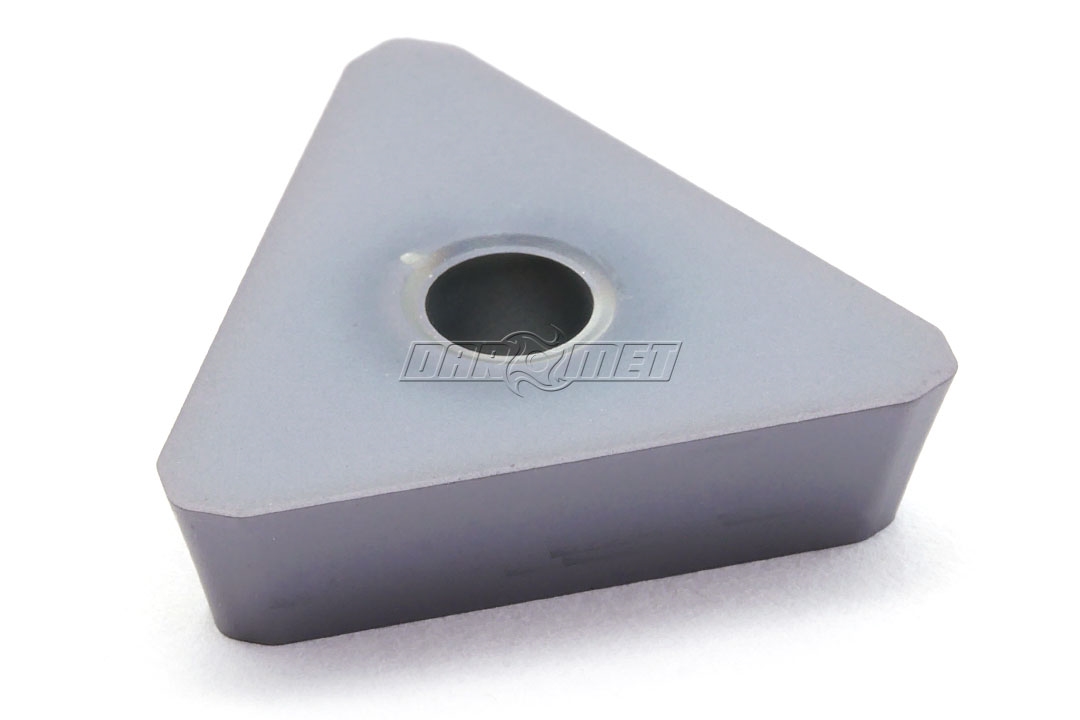

- Płytka do frezowania TPKN 2204 PDTR wykonana z węglika spiekanego FU25N do obróbki dokładnej i średniodokładnej stali oraz żeliwa.
- W płytce występują 3 krawędzie skrawające.
- Kierunek skrawania: prawy.
- Płytka TPKN 2204 pasuje do frezów składanych:
- FA90TP22-063-22A03 (Darmet)
- FA90TP22-080-27A04 (Darmet)
- FA90TP22-100-32B05 (Darmet)
- FA90TP22-125-40B06 (Darmet)
- FA90TP22-160-40B07 (Darmet)
- R618.11-080 - PAFANA
- R618.12-100 - PAFANA
- R618.12-125 - PAFANA
- R618.13-160 - PAFANA
- 215.17 - 63 x 65°.3 - DOLFAMEX
- 215.17 - 63 x 60°.3 - DOLFAMEX
- 215.17 - 63 x 55°.3 - DOLFAMEX
- 215.17 - 63 x 50°.3 - DOLFAMEX
- 215.17 - 63 x 45°.3 - DOLFAMEX
- 215.17 - 63 x 40°.3 - DOLFAMEX
- 215.17 - 63 x 35°.3 - DOLFAMEX
- 215.17 - 63 x 30°.3 - DOLFAMEX
- 215.17 - 63 x 65°.2 - DOLFAMEX
- 215.17 - 63 x 60°.2 - DOLFAMEX
- 215.17 - 63 x 55°.2 - DOLFAMEX
- 215.17 - 63 x 50°.2 - DOLFAMEX
- 215.17 - 63 x 45°.2 - DOLFAMEX
- 215.17 - 63 x 40°.2 - DOLFAMEX
- 215.17 - 63 x 35°.2 - DOLFAMEX
- 215.17 - 63 x 30°.2 - DOLFAMEX
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | TPKN 2204 PDTR FU25N |
| l | 22 mm |
| s | 4,76 mm |
| P/r | 90° |
| D | 15° |
| Kierunek skrawania | prawy |
| Kąt naroża | 60° |
| Kąt nachylenia płytki | 11° |
Czy wiesz, że ...?
Podobnie jak w przypadku wielu wynalazków, pierwsza frezarka została zaprojektowana w okresie konfliktu zbrojnego. W 1789 roku rząd Stanów Zjednoczonych poprosił wynalazcę z Connecticut, Eli Whitneya, o wyprodukowanie dużej ilości broni palnej, ponieważ zbliżała się wojna z Francją. Whitney rozpoczął więc pracę nad swoim projektem i opracował nowy model produkcji oparty na produkcji podobnych części karabinów, które można było wymieniać między różnymi rodzajami broni. Wszystkie szczegóły projektu zostały zebrane w swego rodzaju diagramie, który musiał być przestrzegany w procesie produkcji części.
Jednakże, aby wdrożyć swoją strategię, Whitney potrzebował maszyny zdolnej do dokładnego cięcia metali zgodnie ze wzorem. W 1818 roku opracował pierwszą ręczną frezarkę.
Przed pojawieniem się frezarki, mechanicy używali głównie pilników jako narzędzi, co wymagało wysoko wykwalifikowanego pracownika. Frezarka sprawiła, że mniej wykwalifikowany robotnik mógł produkować wysokiej jakości części.
Podobnie jak w przypadku wielu wynalazków, pierwsza frezarka została zaprojektowana w okresie konfliktu zbrojnego. W 1789 roku rząd Stanów Zjednoczonych poprosił wynalazcę z Connecticut, Eli Whitneya, o wyprodukowanie dużej ilości broni palnej, ponieważ zbliżała się wojna z Francją. Whitney rozpoczął więc pracę nad swoim projektem i opracował nowy model produkcji oparty na produkcji podobnych części karabinów, które można było wymieniać między różnymi rodzajami broni. Wszystkie szczegóły projektu zostały zebrane w swego rodzaju diagramie, który musiał być przestrzegany w procesie produkcji części.
Jednakże, aby wdrożyć swoją strategię, Whitney potrzebował maszyny zdolnej do dokładnego cięcia metali zgodnie ze wzorem. W 1818 roku opracował pierwszą ręczną frezarkę.
Przed pojawieniem się frezarki, mechanicy używali głównie pilników jako narzędzi, co wymagało wysoko wykwalifikowanego pracownika. Frezarka sprawiła, że mniej wykwalifikowany robotnik mógł produkować wysokiej jakości części.
