Płytka frezarska TPKN 1603 PDTR FU25N - PAFANA

Name: Płytka frezarska TPKN 1603 PDTR FU25N - PAFANA
Brand: PAFANA
SKU: 63002
Price: 24.58 PLN
Availability: InStock

(0) opinii

PAF_SW0641912000110

Producent: PAFANA

24,58

19,98

2-3 dni
Przewidywany czas wysyłki: 10 października 2025
Najtańsza forma dostawy: Kurier (do 0,5 kg) - 20,00 zł

Opis produktu

Wartości i zastosowanie:

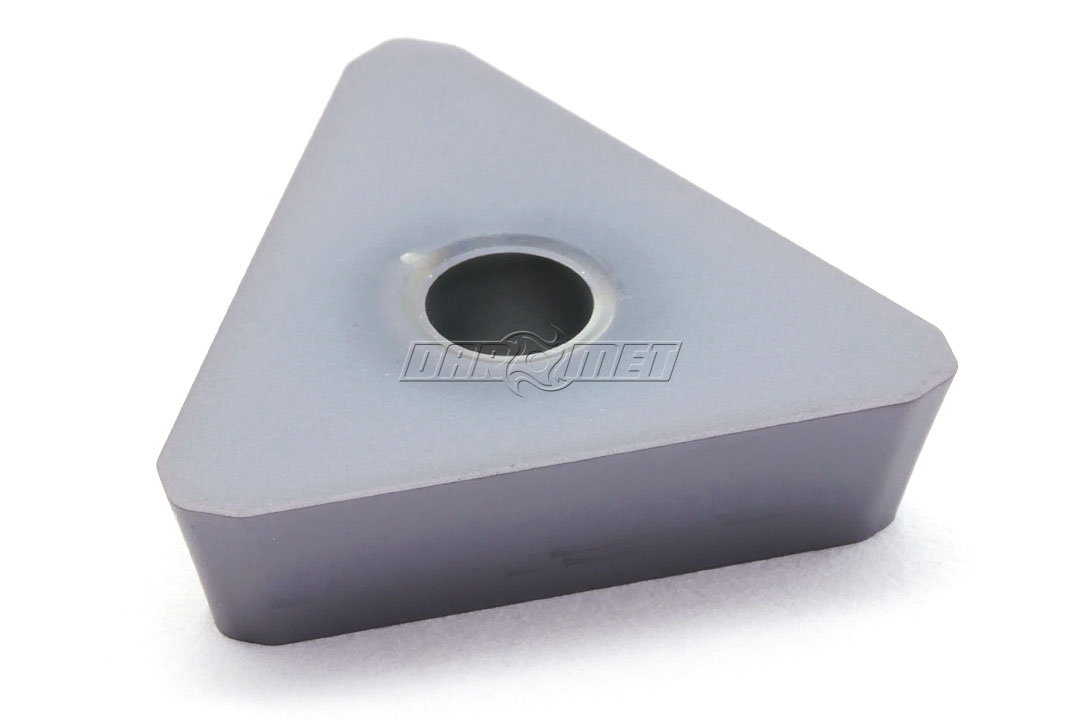

Płytka do frezowania TPKN 1603 PDTR wykonana z węglika spiekanego FU25N do obróbki dokładnej i średniodokładnej stali oraz żeliwa.
W płytce występują 3 krawędzie skrawające.
Kierunek skrawania: prawy.
Płytka TPKN 1603 pasuje do frezów składanych:

Operacje obróbkowe:

operacje obróbkowe płytek TPKN

1. Planowanie

2. Frezowanie rowków kształtowych

3. Frezowanie boczne

4. Frezowanie obwodowe

Dane techniczne:

Płytka do frezowania - TPKN wymiary

Parametr	Wartość
Oznaczenie	TPKN 1603 PDTR FU25N
l	16 mm
s	3,18 mm
P/r	90°
D	15°
Kierunek skrawania	prawy
Kąt naroża	60°
Kąt nachylenia płytki	11°

Płytki do frezowania PAFANA - parametry obróbki

Instrukcje obsługi

Specyfikacja produktu

Typ TPKN

Długość boku płytki 16

Grubość płytki 03

Promień 90°

Producent: PABIANICKA FABRYKA NARZĘDZI „PAFANA” SPÓŁKA AKCYJNA
Adres: UL. WARSZAWSKA 75, 95-200 PABIANICE
Kraj pochodzenia: Polska
Kontakt: +48 42 215 58 23, pfn@pafana.pl

PAFANA – polska jakość narzędzi skrawających

Pafana (Pabianicka Fabryka Narzędzi) to renomowany polski producent narzędzi skrawających z ponad 70-letnią historią. Od 1952 roku firma dostarcza noże tokarskie, frezy, wiertła oraz płytki wieloostrzowe, łącząc tradycję z nowoczesnymi technologiami.

W ofercie Pafany znajdziesz:

noże tokarskie składane i lutowane
narzędzia składane i monolityczne
pogłębiacze, płytki, narzędzia specjalne
usługi ostrzenia, regeneracji i obróbki cieplnej

Firma dysponuje nowoczesnym parkiem maszynowym oraz certyfikatami ISO 9001 i ISO 14001. Rozwija także zaawansowane technologie laserowe i produkcję implantów medycznych.

Dlaczego warto?
✔ Produkcja w Polsce
✔ Wysoka dostępność i jakość
✔ Sprawdzone w przemyśle i eksporcie
✔ Współpraca z SECO i nowoczesne rozwiązania CNC

Kupuj narzędzia Pafana w e-darmet.pl – zyskaj pewność, trwałość i wsparcie techniczne.
