Opis produktu
Wartości i zastosowanie:

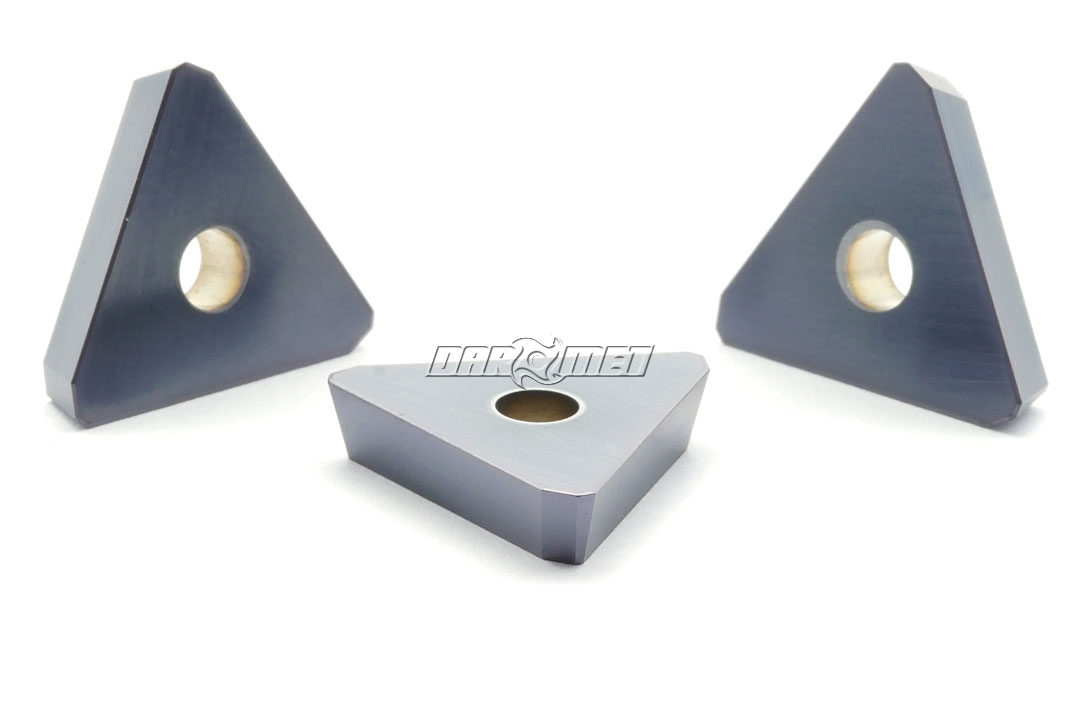

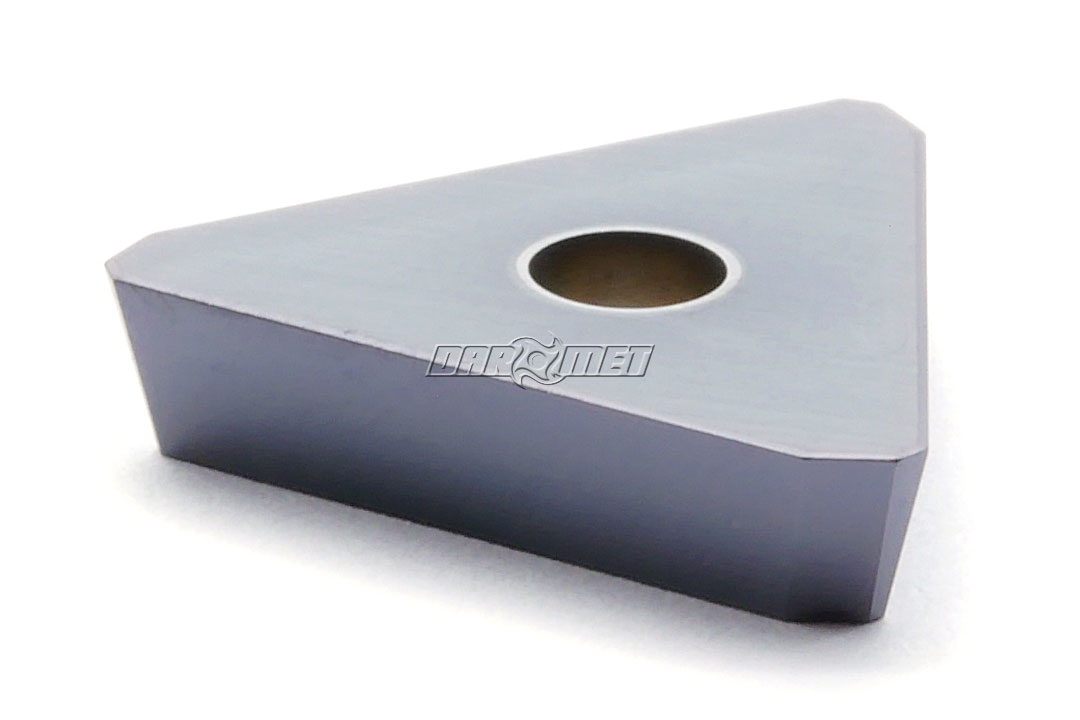

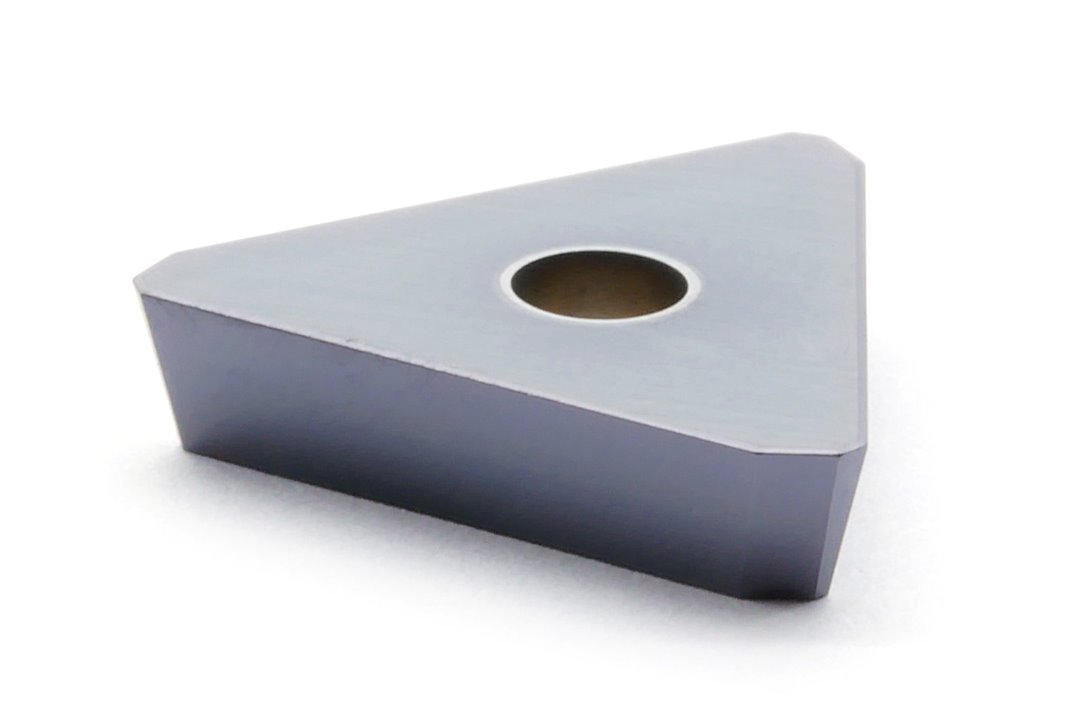

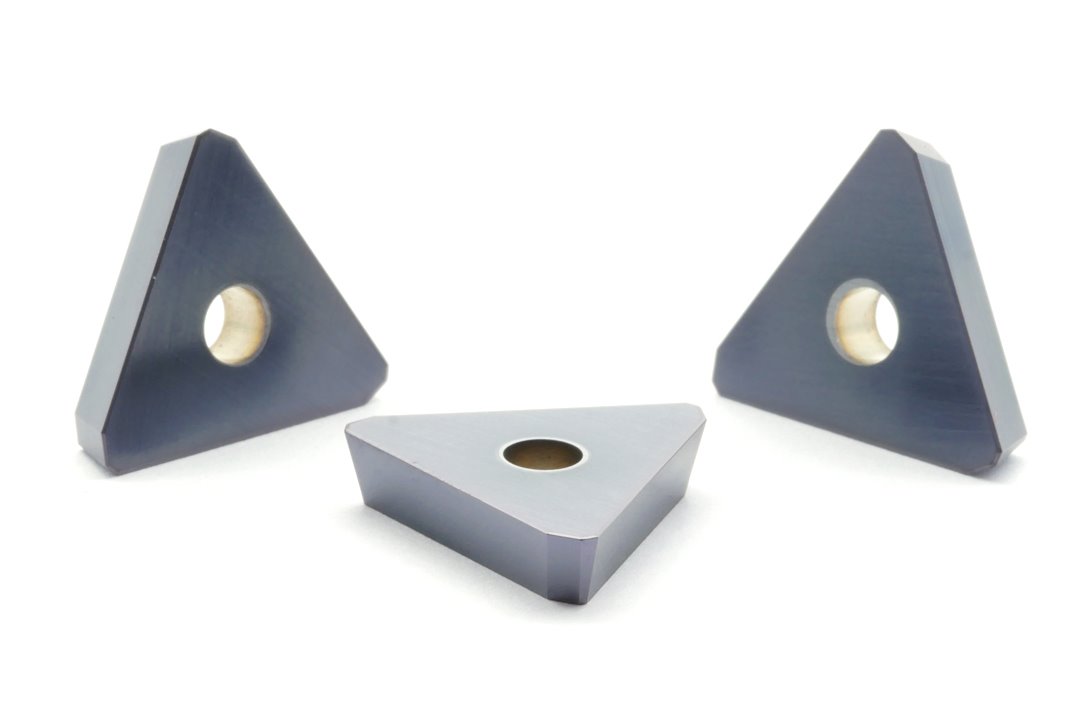

- Płytka skrawająca TPKN 1603 do głowic frezarskich wykonana z węglików spiekanych DS2136 pokryta metodą PVD.
- Frezowanie 90°
- Do obróbki żeliwa
- Płytka przeznaczona do frezowania rowków, występów i frezowania czołowego
- Kierunek skrawania: prawy
-
Płytka TPKN 1603 pasuje do frezów składanych:
- 215.17 - 3032.2 - DOLFAMEX
- 215.17 - 3040.2 - DOLFAMEX
- 215.17 - 4040.2 - DOLFAMEX
- 215.17 - 4050.2 - DOLFAMEX
- 215.17 - 4505 - DOLFAMEX
- 215.17 - 4520 - DOLFAMEX
- 215.17 - 4505.2 - DOLFAMEX
- 215.17 - 4520.2 - DOLFAMEX
- 215.17 - 4532.2 - DOLFAMEX
- 216.17 - 2528.3 - DOLFAMEX
- 216.17 - 3236.3 - DOLFAMEX
- 216.17 - 3028.2 - DOLFAMEX
- 216.17 - 4032.2 - DOLFAMEX
- 215.17 - 3232.3 - DOLFAMEX
- 215.17 - 3240.3 - DOLFAMEX
- 334.51 - 1018 - DOLFAMEX
- 334.51 - 1020 - DOLFAMEX
- 334.51 - 1022 - DOLFAMEX
- 334.51 - 1025 - DOLFAMEX
- 334.51 - 1618 - DOLFAMEX
- 334.51 - 1620 - DOLFAMEX
- 334.51 - 1622 - DOLFAMEX
- 334.51 - 1625 - DOLFAMEX
- R334.61 - 100 - DOLFAMEX
- R334.61 - 125 - DOLFAMEX
- R334.61 - 160 - DOLFAMEX
- R334.61 - 200 - DOLFAMEX
- R618.11-040 - PAFANA
- R618.11-050 - PAFANA
- R618.11-063 - PAFANA
- Cena dotyczy jednej płytki !!!
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | TPKN 1603 PDTR DS2136 |
| L | 16,5 mm |
| I.C | 9,525 mm |
| S | 3,18 mm |
| bs (d) | 1,4 mm |
| be (r) | 0,7 mm |
| Kąt nachylenia płytki ( α) | 11° |
Czy wiesz, że ...?
W 1718 roku rosyjski inżynier Andrey Nartov był pierwszym producentem tokarek, który opracował jedną z pierwszych tokarek, która była narzędziem tnącym z imakiem przesuwnym oraz zestawem kół zębatych. Tokarka była pierwszą w historii obrabiarką, która zapoczątkowała wykorzystanie sprzętu w przemyśle. Tokarka wysokoobrotowa wspomagała nie tylko szybką produkcję, ale była również przydatna do dokładnego kształtowania metali do silników parowych i innych wynalazków podczas rewolucji przemysłowej.
W 1718 roku rosyjski inżynier Andrey Nartov był pierwszym producentem tokarek, który opracował jedną z pierwszych tokarek, która była narzędziem tnącym z imakiem przesuwnym oraz zestawem kół zębatych. Tokarka była pierwszą w historii obrabiarką, która zapoczątkowała wykorzystanie sprzętu w przemyśle. Tokarka wysokoobrotowa wspomagała nie tylko szybką produkcję, ale była również przydatna do dokładnego kształtowania metali do silników parowych i innych wynalazków podczas rewolucji przemysłowej.
Parametry skrawania:
| Materiał | Vc (m/min) | fz (mm) | ap (mm) | |
|---|---|---|---|---|
| K | żeliwo | 320 (260 - 400) | 0,25 (0,1 - 0,5) | 2,0 (0,5 - 3,0) |
