Opis produktu
Właściwości i zastosowanie:

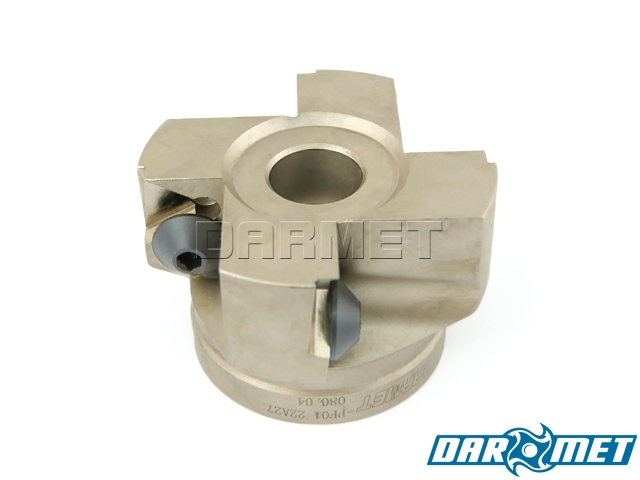

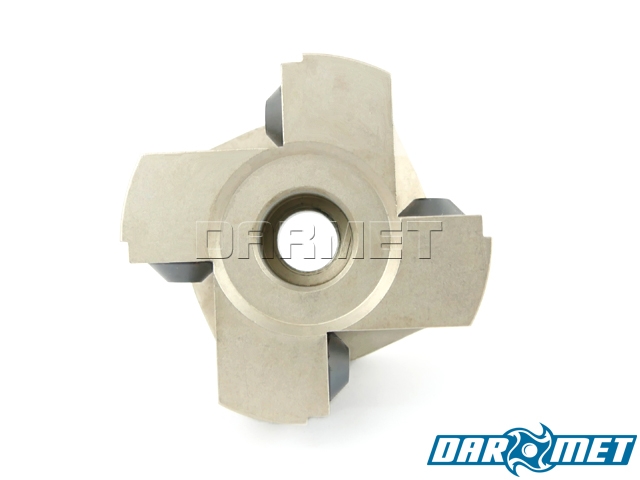

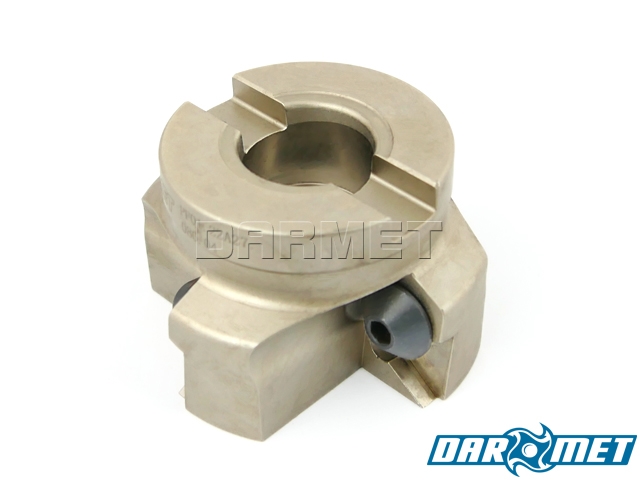

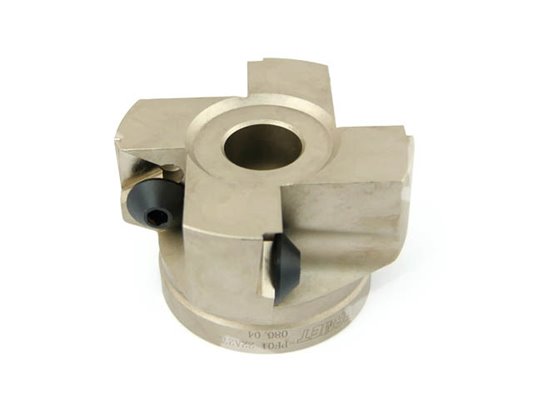

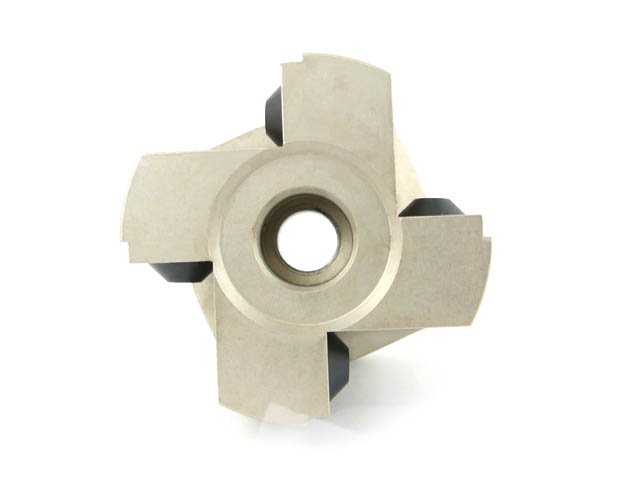

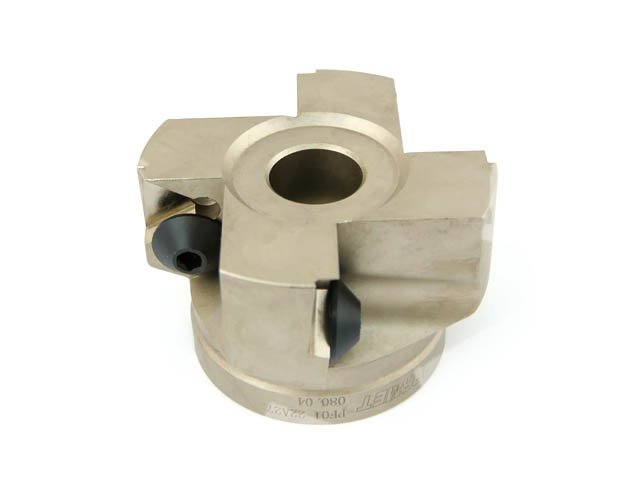

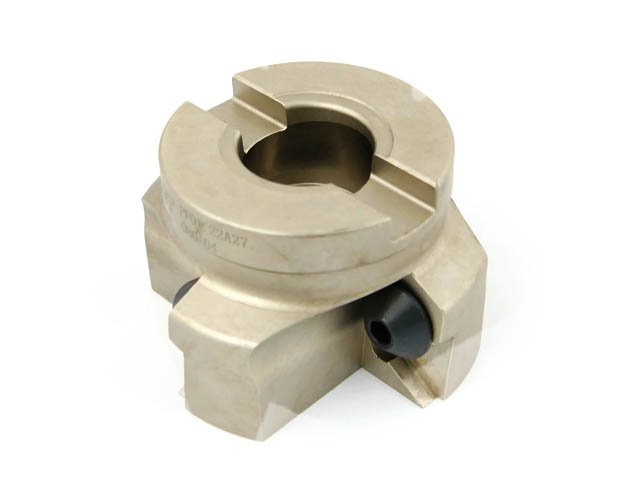

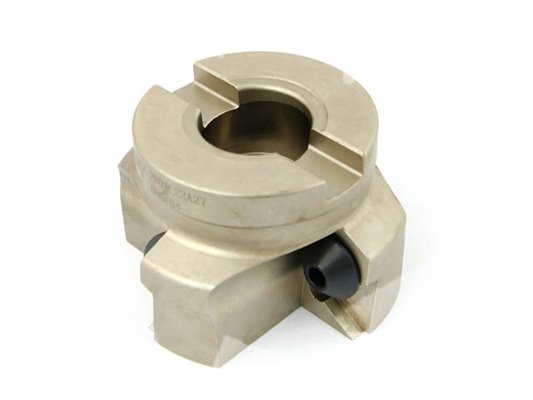

- Frez składany nasadzany walcowo-czołowy.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 3 krawędziami tnącymi: TPKN 2204, TPKR 2204.
- Głowicę dokręcamy śrubą imbusową w trzpieniu frezarskim o średnicy 27 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.
Dane techniczne:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Symbol | FA90TP22-080-27A04 |
| D | 80 mm |
| D2 | 60 mm |
| d | 27 mm |
| apmax | 15 mm |
| H | 50 mm |
| Ilość płytek | 4 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Imbus | Śruba trzpienia | Klucz imbusowy |
|---|---|---|---|---|
| TPKN 2204, TPKR 2204 | SGM8x18 | WR04S |
