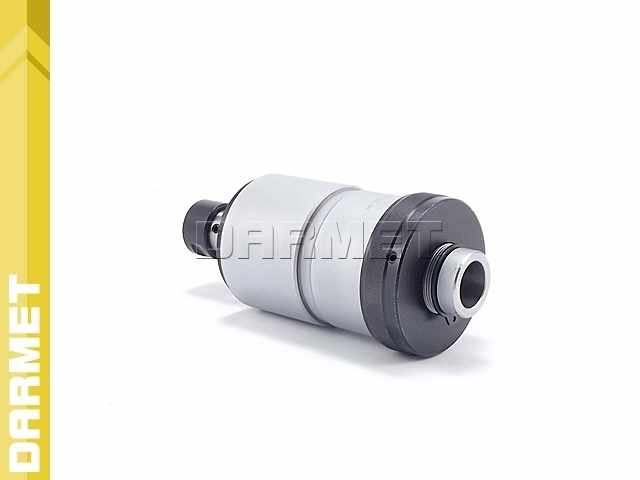

Głowica gwintująca nawrotna, zakres gwintowania M2 - M7 (GGZR)
| Produkt | głowica do gwintowania z nawrotem |
Opis produktu
Właściwości i zastosowanie:
- Zestaw złożony z uchwytu zaciskowego i elastycznych tulejek rubber-flex do zaciskania gwintowników maszynowych.
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej oraz ochrona przed przeciążeniem.
- 4 - pozycje regulacji momentu obrotowego.
- Konstrukcja uchwytu zapewnia pracę głowicy z nawrotem (obracanie na przód i odwrotnie) nie ma potrzeby zmiany kierunku obracania się wrzeciona obrabiarki.
- Zastosowanie: Do gwintu prawego wiertarek stołowych i stojakowych oraz wszystkich maszyn z posuwem ręcznym i nieodwracalnym kierunkiem obrotów.
- Szybki bieg powrotny (przełożenie 1,75:1).
- Stosunek prędkości obr. właściwej do przeciwnej: 1 : 1,6.
- Uwaga! Gwintownica nie jest przeznaczona do pracy z wygniatakami.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Zakres gwintu | M2 - M7 |
| Wielkość kompensacji osiowej | 3,5 mm |
| Chwyt / stożek |
Morse MK2 / J33 Morse MK3 / J33 |
| Średnica zacisku |
2,5 - 4,2 mm 4,2 - 6,5 mm |
| Maksymalne obroty | 1500 obr./min |
| D | 23 mm |
| D1 | 55 mm |
| L | 135 mm |
| L1 | 95 mm |
| Waga | 2,0 kg |
Schemat operacyjny:

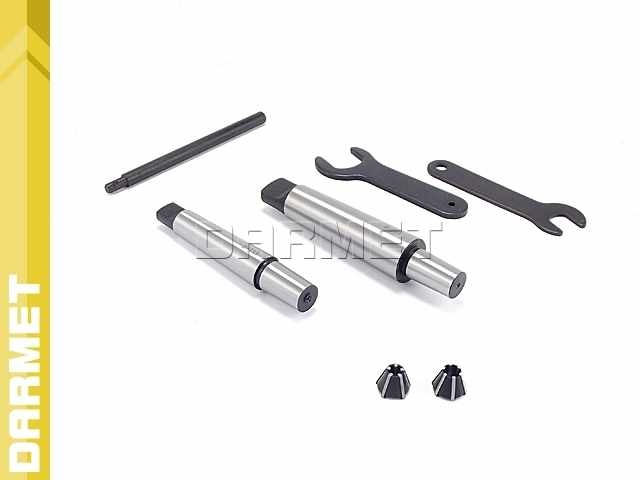

Wyposażenie:
| Uchwyt | 1 szt. |
| Chwyt na stożek Morse'a | 2 szt. |
| Zacisk RUBBERFLEX | 2 szt. |
| Cięgło hamulcowe | 1 szt. |
| Klucz | 3 szt. |
