Opis produktu
Właściwości i zastosowanie:

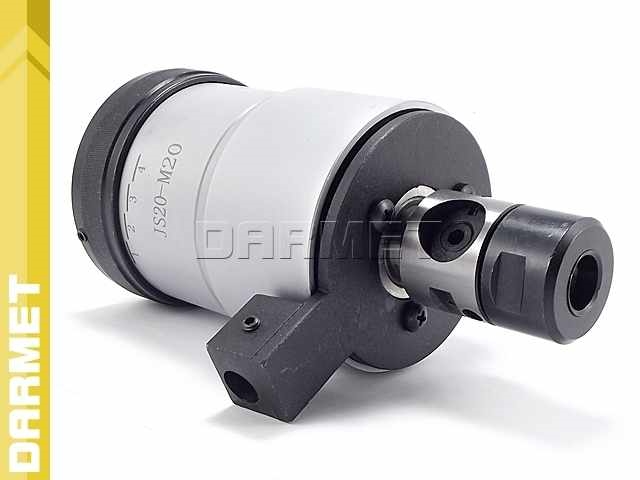

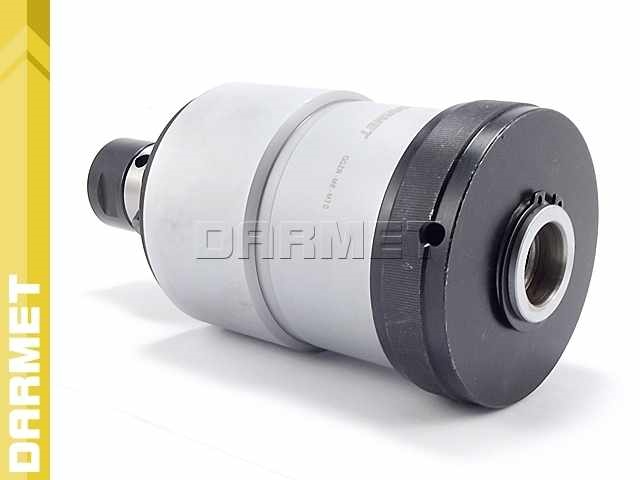

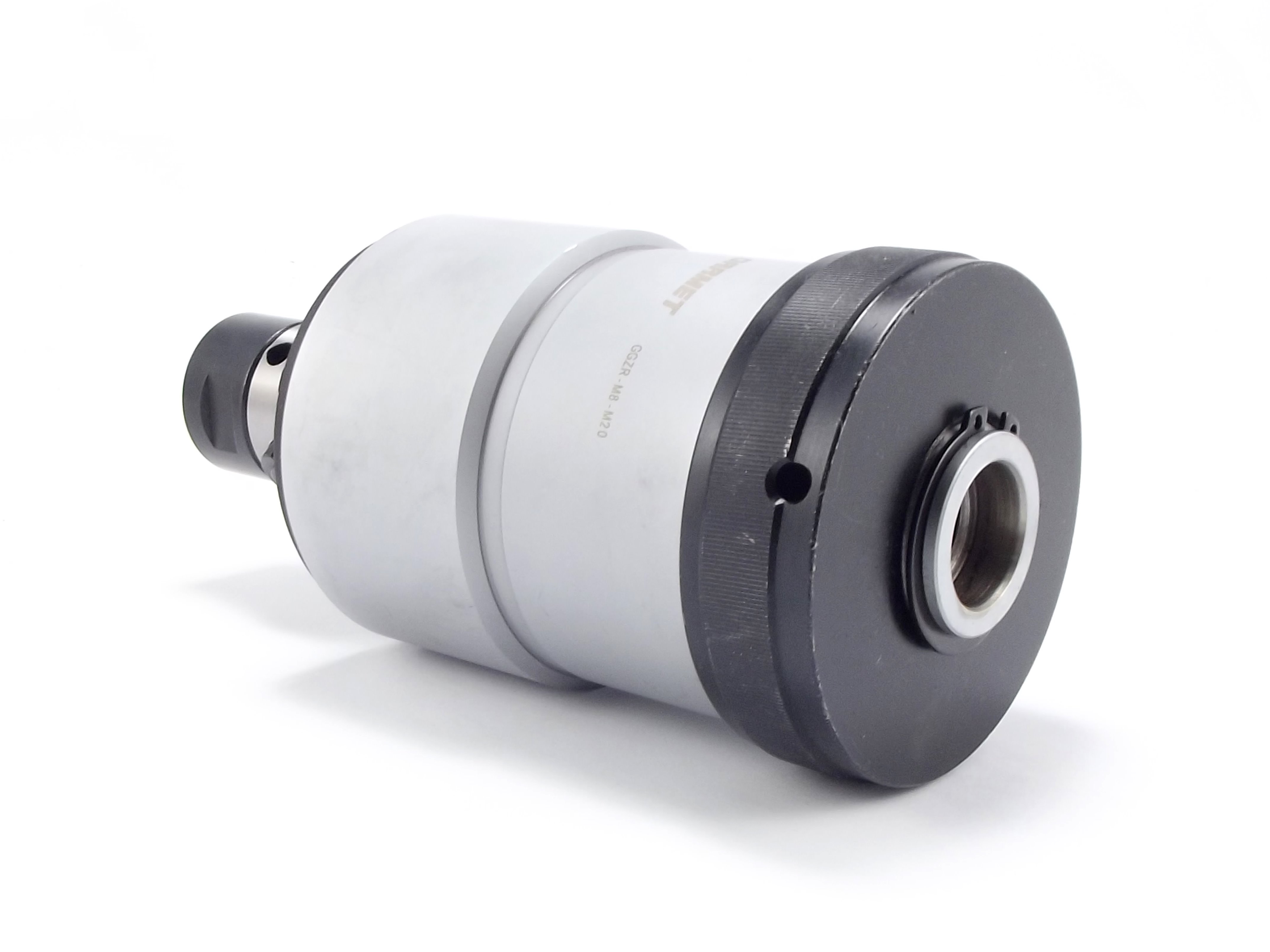

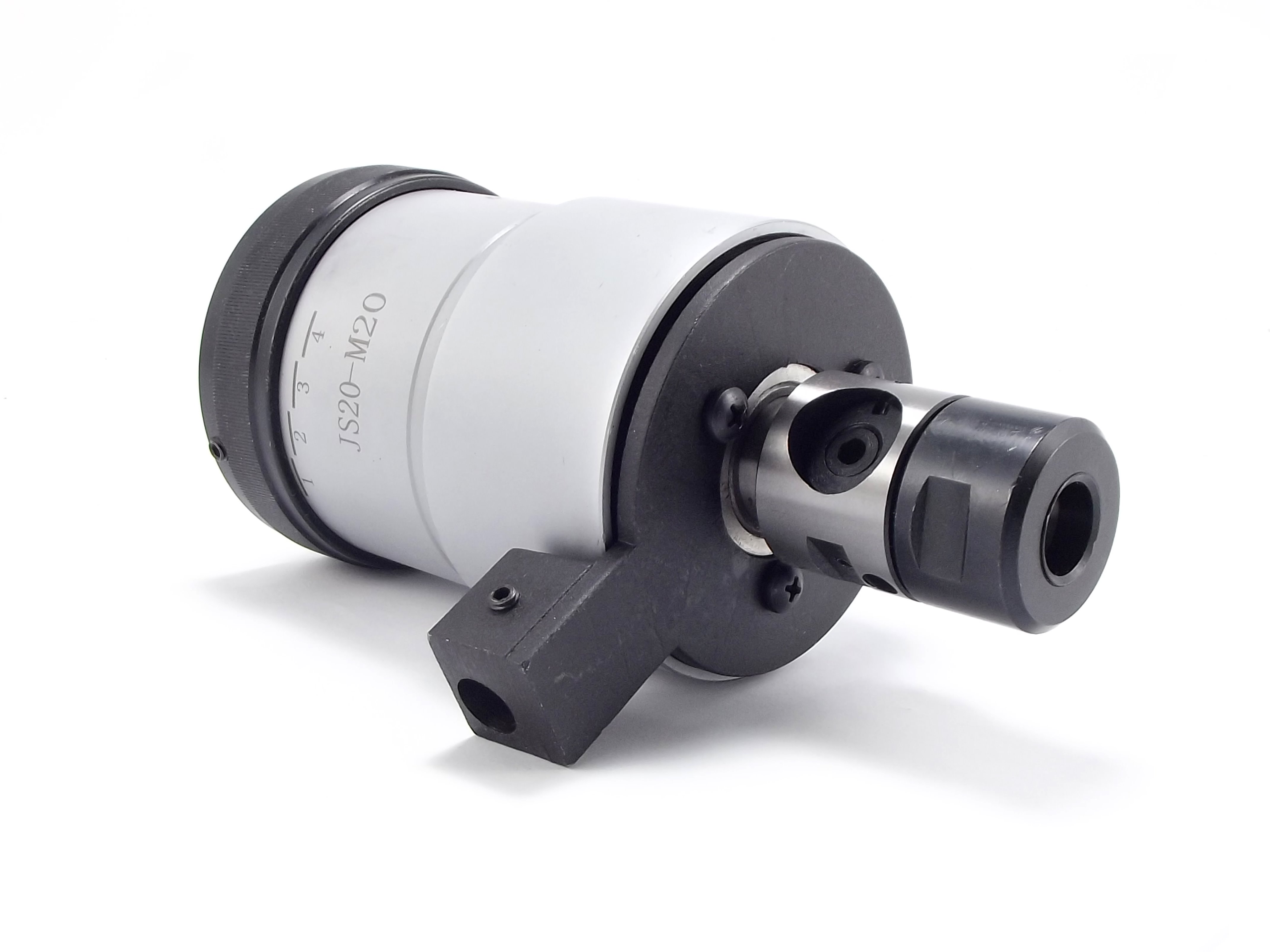

- Zestaw złożony z uchwytu zaciskowego i elastycznych tulejek rubber-flex do zaciskania gwintowników maszynowych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej oraz ochrona przed przeciążeniem
- 4 - pozycje regulacji momentu obrotowego
- Konstrukcja uchwytu zapewnia pracę głowicy z nawrotem (obracanie na przód i odwrotnie) nie ma potrzeby zmiany kierunku obracania się wrzeciona obrabiarki
- Zastosowanie: Do gwintu prawego wiertarek stołowych i stojakowych oraz wszystkich maszyn z posuwem ręcznym i nieodwracalnym kierunkiem obrotów
- Szybki bieg powrotny (przełożenie 1,75:1)
- Stosunek prędkości obr. właściwej do przeciwnej: 1 : 1,7
- Uwaga: gwintownica nie jest przeznaczona do pracy z wygniatakami
- Przy gwintowaniu należy używać specjalnych preparatów np. płynu Terebor
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Zakres gwintu | M8 - M18 |
| Wielkość kompensacji osiowej | 6 mm |
| Chwyt / gwint |
Morse MK3 / M20 Morse MK4 / M20 |
| Średnica zacisku | 6,3 - 9,0 mm 9,0 - 14,0 mm |
| Maksymalne obroty | 600 obr./min |
| D | 38 mm |
| D1 | 90,5 mm |
| L | 205 mm |
| L1 | 135 mm |
| Waga | 7,0 kg |
Schemat operacyjny:

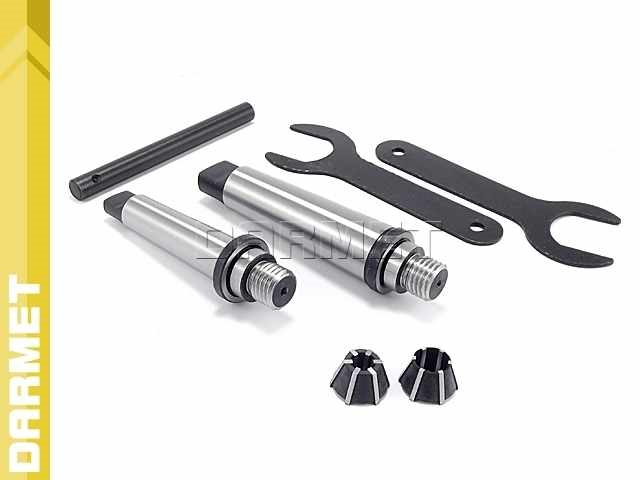

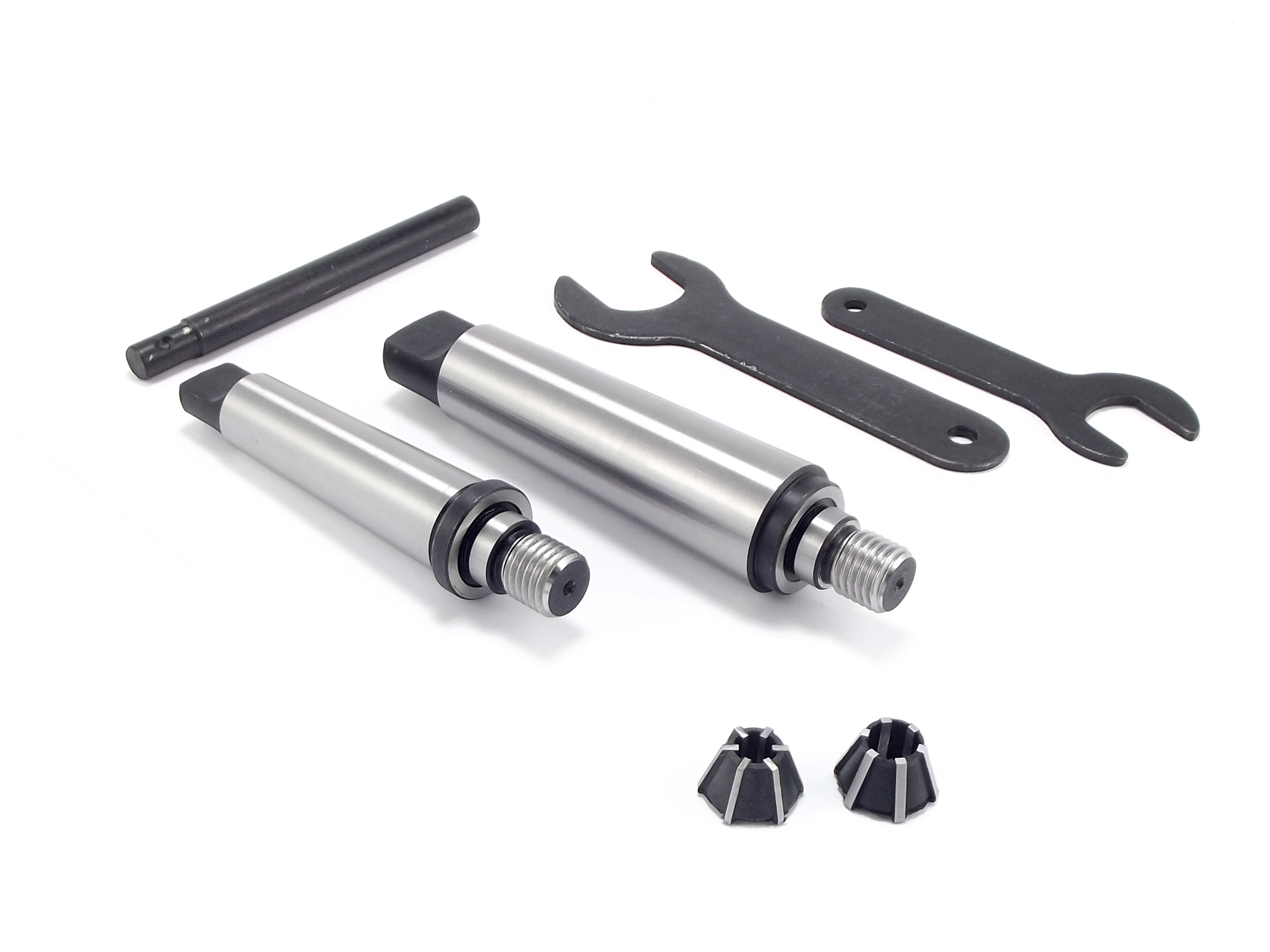

Wyposażenie:
| Uchwyt | 1 szt. |
| Chwyt na stożek Morse'a | 2 szt. |
| Zacisk RUBBERFLEX | 2 szt. |
| Cięgło hamulcowe | 1 szt. |
| Klucz | 3 szt. |
