Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

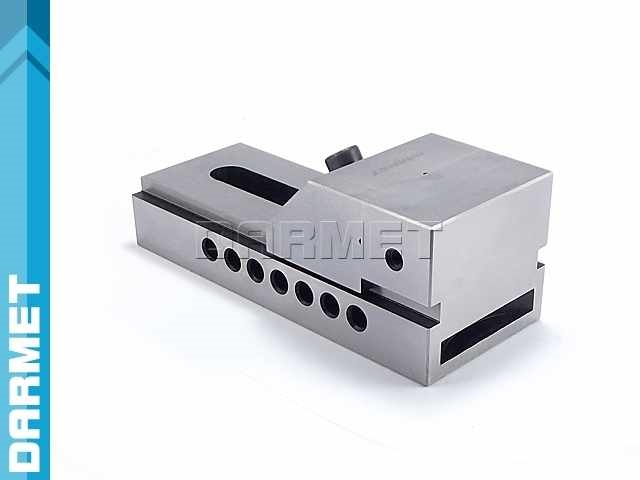

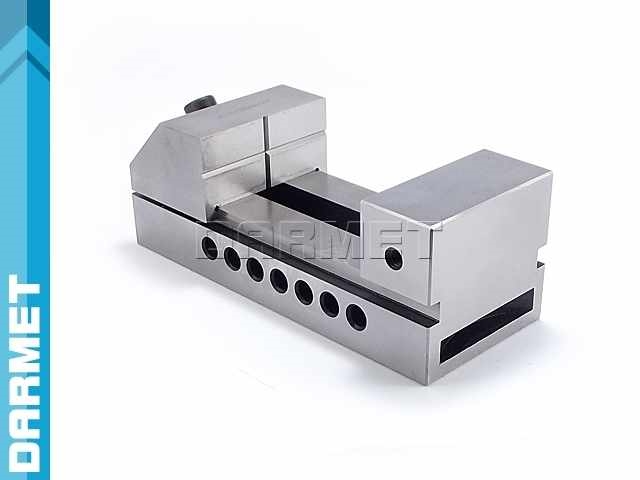

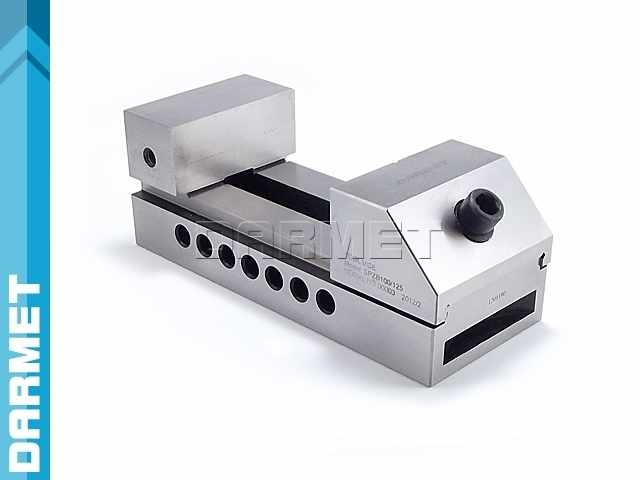

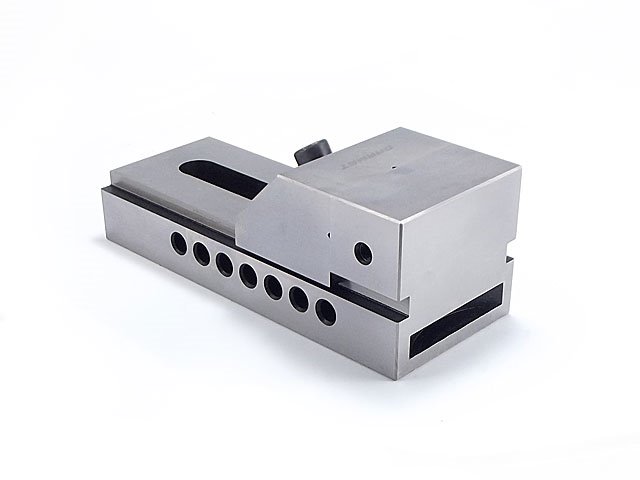

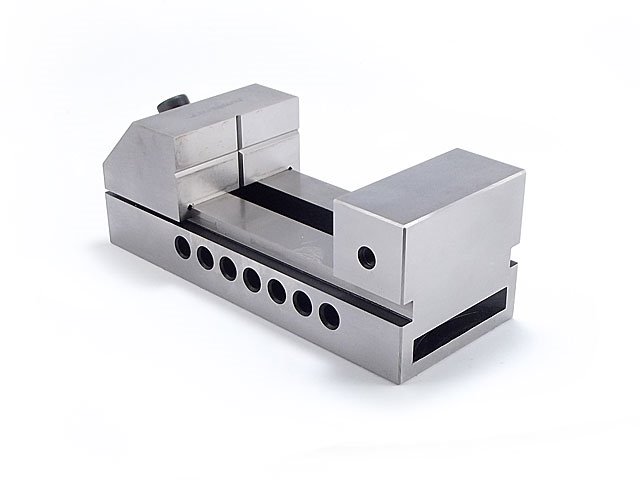

- Imad艂o precyzyjne stalowe szlifierskie bezwrzecionowe SPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiaj膮cych oraz przy pomiarach i sprawdzeniach.
- Wykonane z wysokojako艣ciowej stali stopowej.
- Twardo艣膰 powierzchni roboczych 58-62 HRC.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| S | 125 | mm |
| amax | 160 | mm |
| H | 100 | mm |
| h | 50 | mm |
| L | 285 | mm |
| Si艂a mocowania | 2500 | daN |
| Waga | 18 | kg |

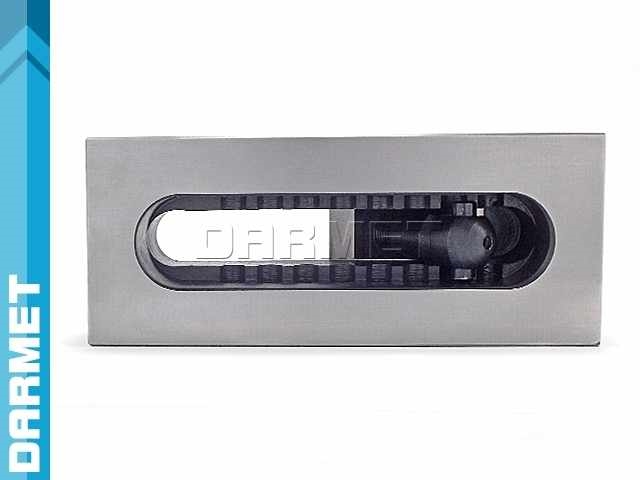

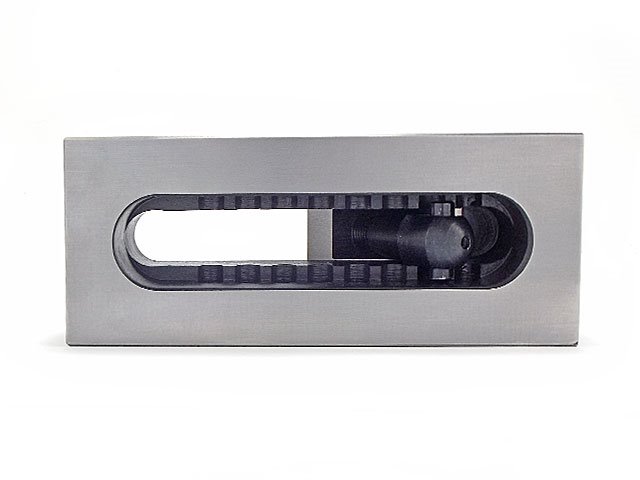

Zasada dzia艂ania imad艂a SPZB:
1. Poluzowanie szcz臋ki
2. Zwi臋kszenie k膮ta przy艂o偶enia klucza imbusowego
3. Wy艂膮czenie blokady wskutek zeskoku ko艂ka ustalaj膮cego z z臋batki
4. Odsuni臋cie szcz臋ki
5. Umiejscowienie detalu
6. Wst臋pne dosuni臋cie szcz臋ki (ko艂ek ustalaj膮cy samoczynnie wpada w z臋batk臋
7. Dokr臋canie 艣ruby
8. Precyzyjne doci艣ni臋cie szcz臋ki
Parametry dok艂adno艣ci:
