Opis produktu
Właściwości i zastosowanie:

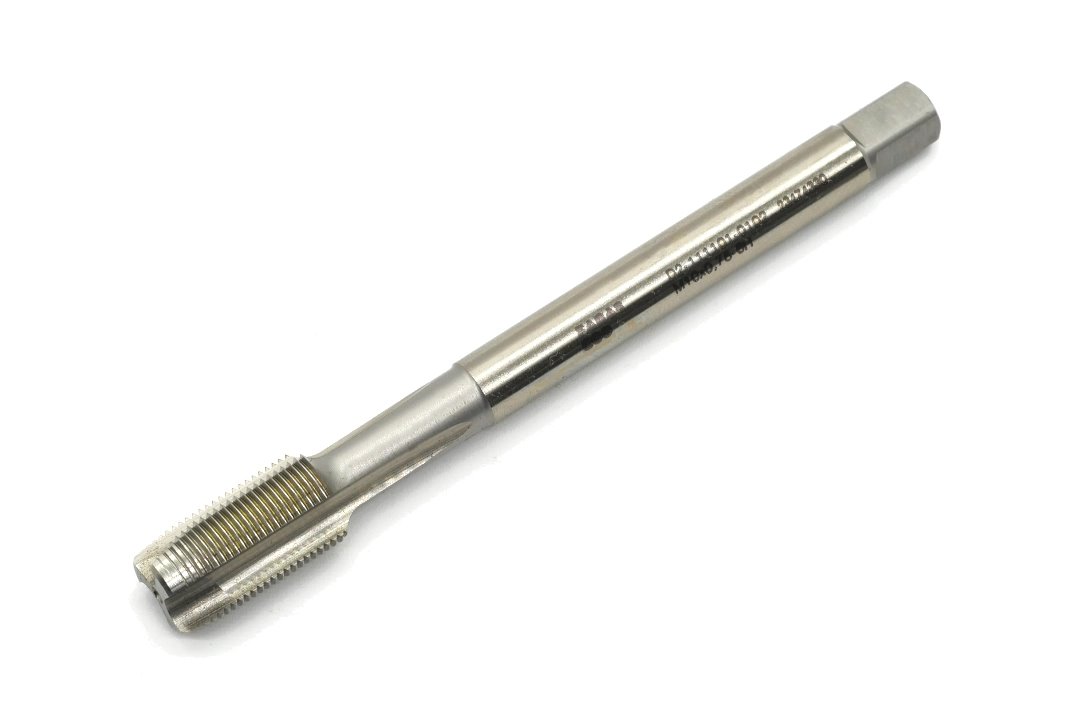

- Gwintownik maszynowy FANAR 1/2-20 UNF do wykonywania amerykańskich gwintów zunifikowanych drobnozwojnych.
- Gwint 1/2-20 UNF o liczbie 20 zwojów na cal i skoku 1,270 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe oraz geometrię nakroju typu B, ułatwiającą kierowanie wiórów przed narzędzie.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu 2B.
- Wykonanie zgodne z normą DIN 374-B.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale automatowe
- stale niskostopowe
- staliwa
- żeliwo sferoidalne i ciągliwe
- stopy metali nieżelaznych o dobrej skrawalności
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | amerykański zunifikowany drobnozwojny UNF |
| Rozmiar | 1/2-20 UNF |
| Średnica nominalna | 12,700 mm |
| Liczba zwojów na cal | 20 TPI |
| P | 1,270 mm |
| Tolerancja średnicy podziałowej | 2B |
| Nakrój | B |
| Rowki wiórowe | proste |
| l1 | 100 mm |
| l2 | 20 mm |
| ⌀d2 | 9 mm |
| a | 7 mm |
| Otwór pod gwint | 11,50 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-B |
| Typ otworu | przelotowy |
| Model | 800 |
| Kod produktu | D2-111101-4231 |
