Opis produktu
Właściwości i zastosowanie:

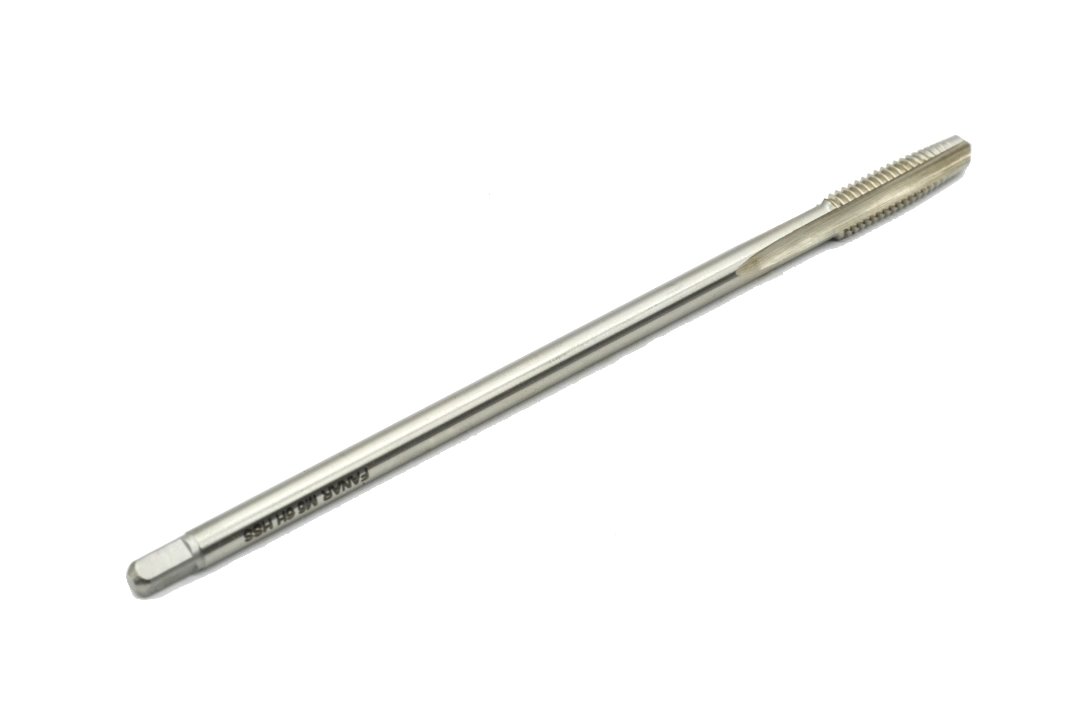

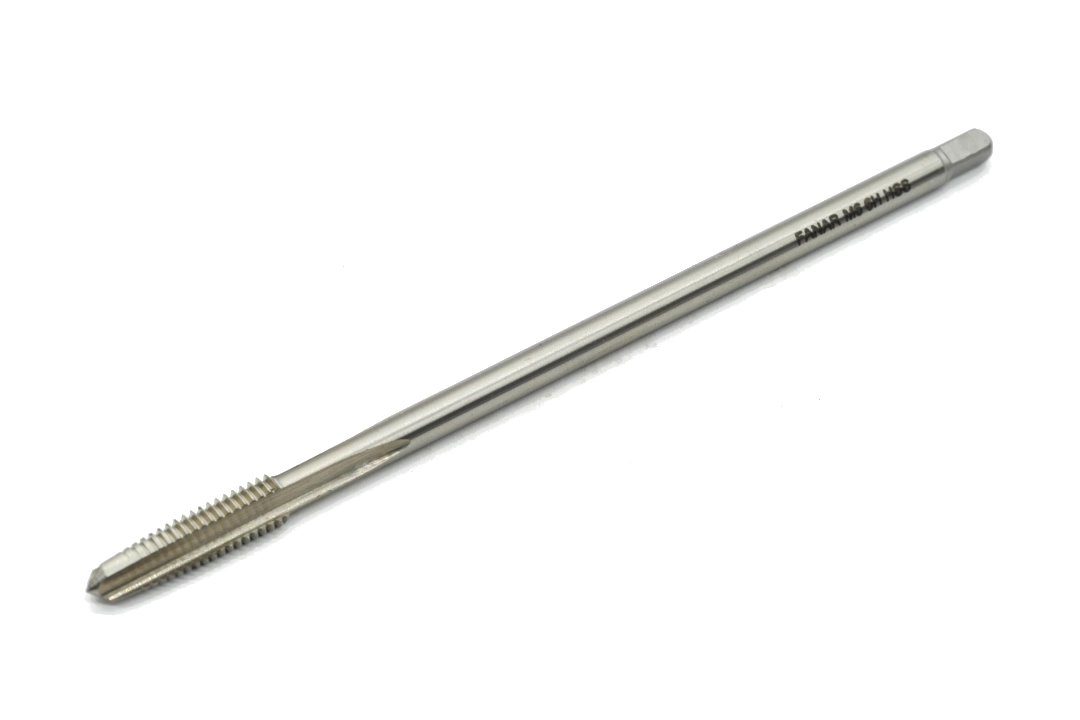

- Długi gwintownik maszynowy FANAR NGMf M6 przeznaczony do wykonywania zwykłych gwintów metrycznych.
- Gwint M6x1 o skoku 1 mm.
- Przeznaczony przede wszystkim do gwintowania nakrętek oraz wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe oraz długi nakrój około 12P.
- Długi nakrój rozkłada obciążenie na większą liczbę ostrzy, zapewniając stabilną pracę podczas gwintowania przelotowego.
- Wydłużona konstrukcja umożliwia również pracę w głębiej położonych otworach przelotowych.
- Wykonany ze stali szybkotnącej HSS.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Narzędzie nie posiada dodatkowej powłoki.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale automatowe
- stale do nawęglania
- stale niskostopowe
- staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M6 |
| P | 1 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | 12P |
| Rowki wiórowe | proste |
| l1 | 120 mm |
| l2 | 20 mm |
| ⌀d2 | 4,5 mm |
| a | 3,55 mm |
| Otwór pod gwint | 5 mm |
| Materiał | HSS |
| Powłoka | brak |
| Typ | NGMf - gwintownik maszynowy do nakrętek |
| Typ otworu | przelotowy |
| Kod produktu | F1-151001-0060 |
