Opis produktu
Właściwości i zastosowanie:

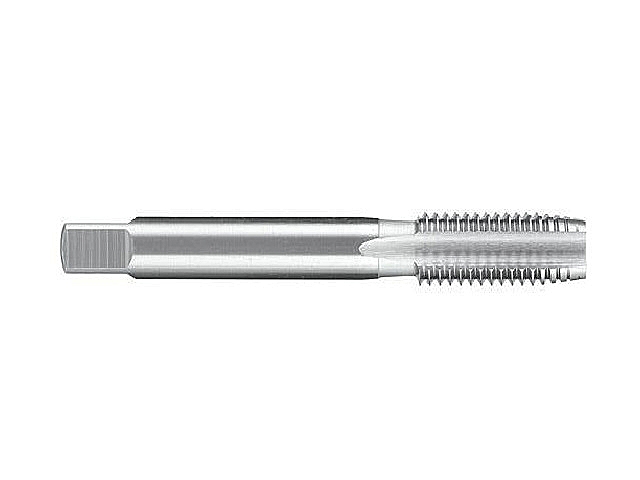

- Krótki gwintownik maszynowy do gwintu metrycznego zwykłego M24 .
- Narzędzie wykonane ze stali szybkotnącej HSS wg normy ISO 529.
- Uniwersalny gwintownik maszynowy charakteryzuje się dobrą wytrzymałością.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Tolerancja: 6H
- Typ otworu: przelotowy, nieprzelotowy
-
Gwintowniki maszynowe o wytrzymałości: Rm ≤ 700 [N/mm²] przeznaczone są do:
- stali magnetycznej miękkiej
- stali konstrukcyjnych, do nawęglania, automatowych
- Narzędzie przeznaczone jest do maszynowego nacinania gwintów wewnętrznych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | M24 |
| Skok | 3 mm |
| L1 | 138 mm |
| L2 | 48 mm |
| d2 | 20 mm |
| a (kwadrat) | 16 mm |
| Z (liczba rowków wiórowych) | 4 |
| Średnica wiertła pod gwintownik | 21 mm |
| Kod produktu | 1810M24 |
