Opis produktu
Właściwości i zastosowanie:

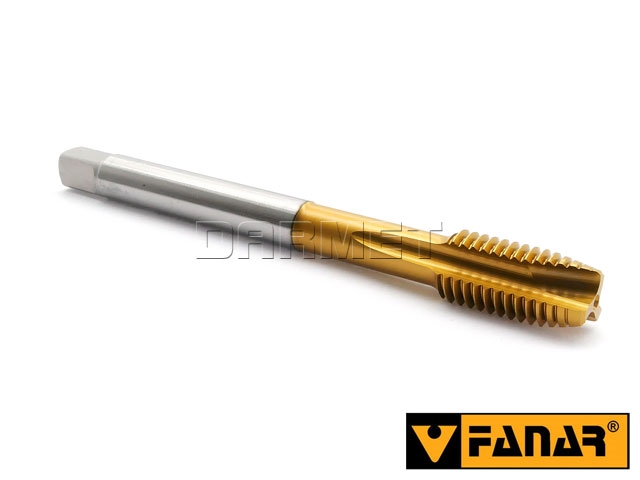

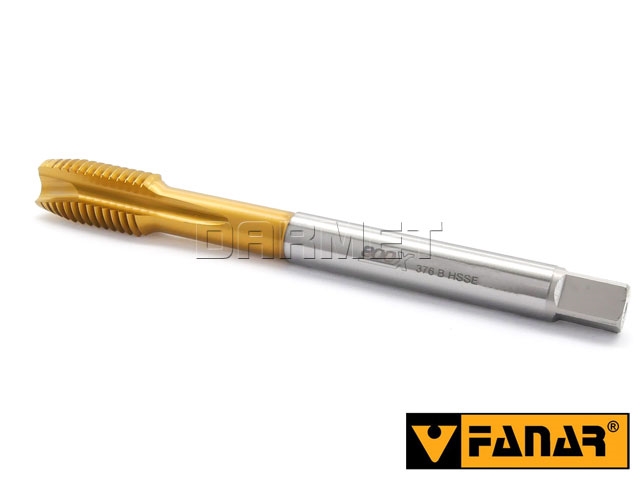

- Wysokowydajny gwintownik maszynowy M3 o wszechstronnym zastosowaniu.
- Wykorzystywany przy pracy w: stali, stali nierdzewnej, żeliwie, metalach nieżelaznych.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie.
- Materiał: HSS-E (stal szybkotnąca kobaltowa).
- Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: przelotowy.
- Tolerancja: ISO2 (6H).
- Nakrój: B / 4-5P.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| oznaczenie | D2-113X01-0030 |
| d1 | M3 |
| P | 0,50 mm |
| l1 | 56 mm |
| l2 | 11 mm |
| l2r40 | 5 mm |
| l3 | - |
| d2 | 2,2 mm |
| chwyt (a): kwadrat | 1,8 mm |
| otwór pod gwint | 2,50 mm |
| nakrój | B / 4-5P |
| tolerancja | ISO2 (6H) |
| typ | przelotowy |
| waga | 0,1 |
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
