Opis produktu
Właściwości i zastosowanie:

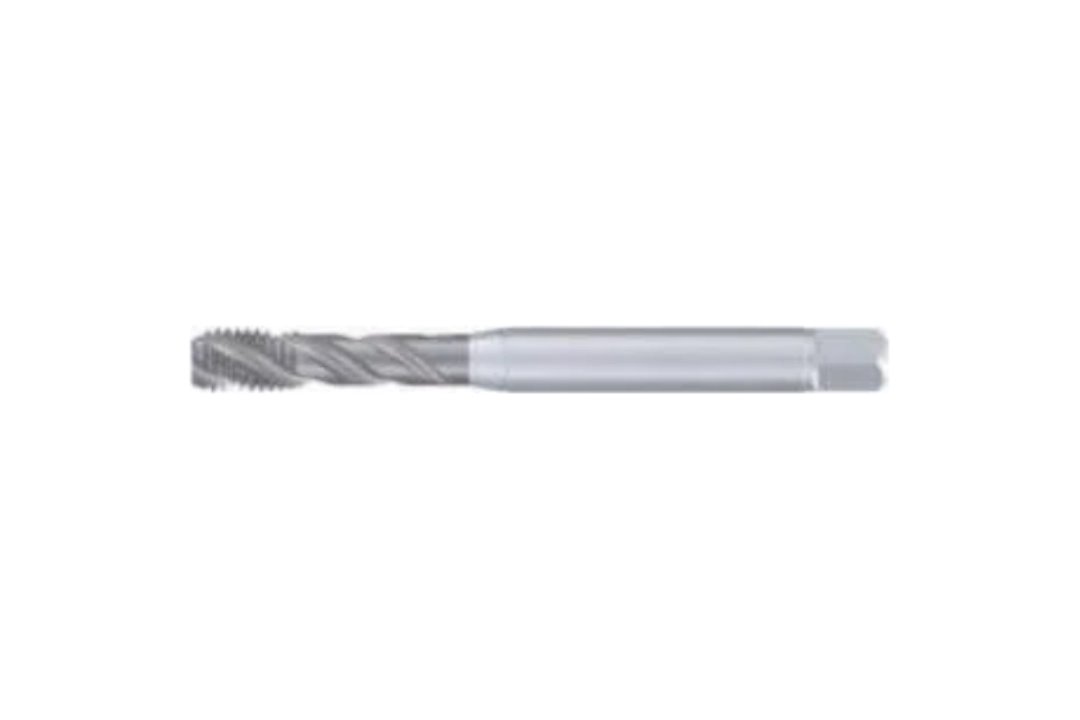

- Gwintownik maszynowy FANAR M4 do wykonywania zwykłych gwintów metrycznych.
- Gwint M4 o skoku 0,7 mm.
- Specjalne wykonanie INOX przeznaczone do obróbki stali nierdzewnych i kwasoodpornych.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada prawe rowki wiórowe śrubowe R40, zapewniające skuteczne odprowadzanie wiórów w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintów blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką odporność na zużycie i podwyższoną odporność termiczną.
- Powłoka Hardlube (HL) zwiększa odporność powierzchni roboczej na zużycie oraz poprawia warunki pracy podczas obróbki materiałów nierdzewnych.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 371-C.
Obrabiane materiały:
- stale nierdzewne
- stale kwasoodporne
- stale wysokostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M4 |
| P | 0,7 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe prawe R40 |
| l1 | 63 mm |
| l2 | 7 mm |
| l3 | 21 mm |
| ⌀d2 | 4,5 mm |
| a | 3,4 mm |
| Otwór pod gwint | 3,3 mm |
| Materiał | HSSE |
| Powłoka | Hardlube (HL) |
| Norma | DIN 371-C |
| Typ otworu | nieprzelotowy |
| Wykonanie | INOX |
| Kod produktu | C2-518801-0040 |
