Opis produktu
Właściwości i zastosowanie:

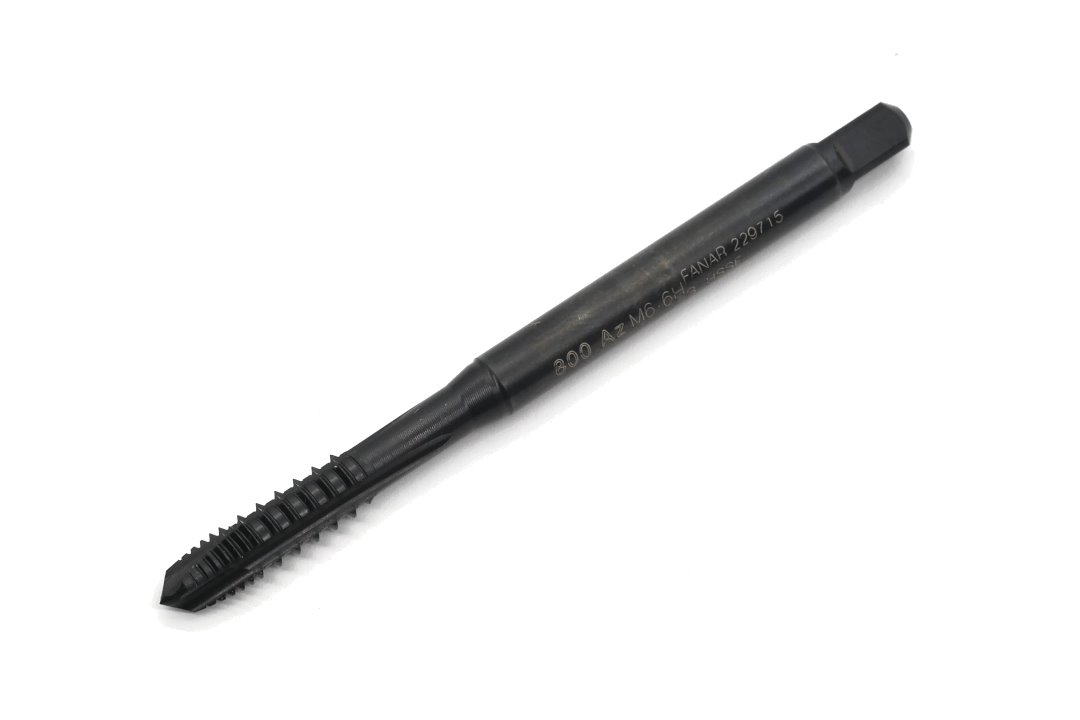

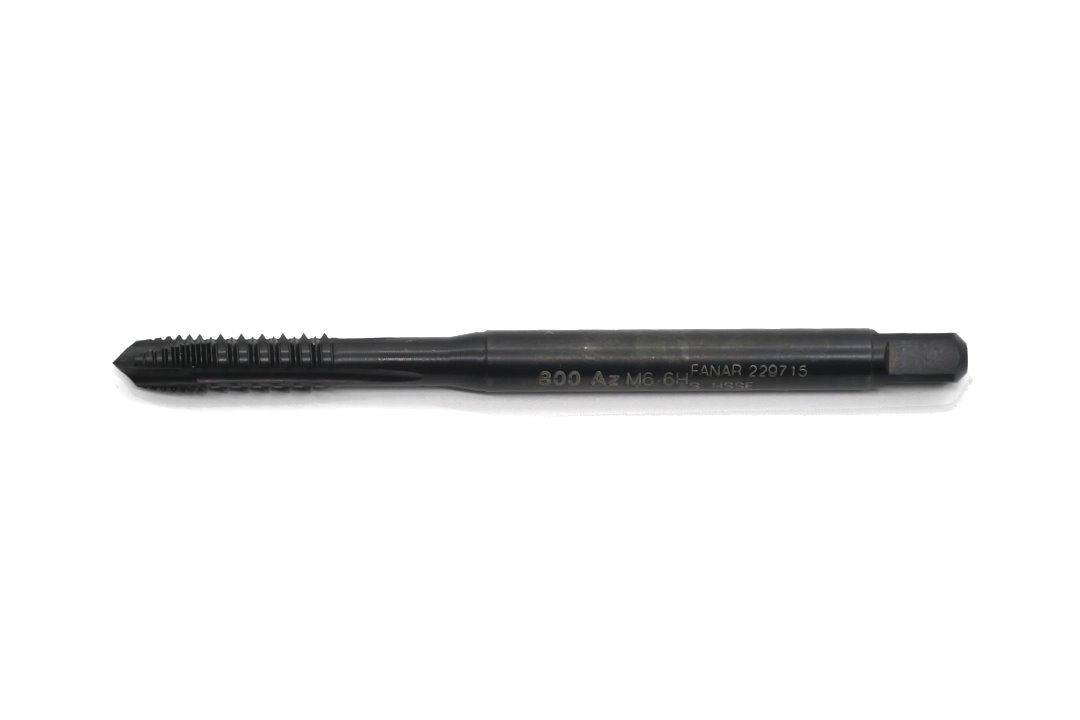

- Gwintownik maszynowy FANAR M6 do wykonywania zwykłych gwintów metrycznych.
- Gwint M6 o skoku 1,0 mm.
- Przeznaczony do wykonywania gwintów w otworach przelotowych.
- Wykonanie 800 AZ przeznaczone do obróbki miękkich materiałów o wytrzymałości Rm ≤ 500 N/mm².
- Geometria AZ z naprzemiennie wycinanymi zębami ogranicza tarcie podczas gwintowania.
- Nakrój typu B / 4-5P przeznaczony do otworów przelotowych.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Powierzchnia narzędzia poddana obróbce OX.
- Tolerancja wykonywanego gwintu 6H.
- Wykonanie zgodne z normą DIN 371-B.
Obrabiane materiały:
- miękkie stale o wytrzymałości Rm ≤ 500 N/mm²
- stale konstrukcyjne węglowe
- stale automatowe
- stale niskostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M6 |
| P | 1,0 mm |
| Tolerancja średnicy podziałowej | 6H |
| Nakrój | B / 4-5P |
| Wykonanie | 800 AZ |
| l1 | 80 mm |
| l2 | 18 mm |
| l3 | 30 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 5 mm |
| Materiał | HSSE |
| Powierzchnia | OX |
| Norma | DIN 371-B |
| Typ otworu | przelotowy |
| Wytrzymałość materiału obrabianego | Rm ≤ 500 N/mm² |
| Kod produktu | C2-116111-0060 |
