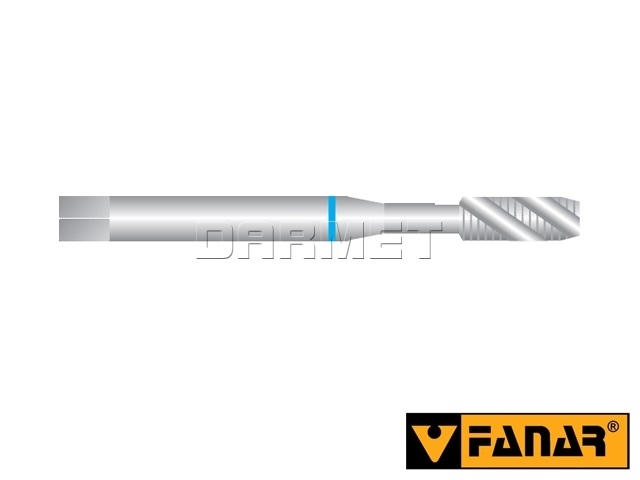

Opis produktu
Właściwości i zastosowanie:
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Zastosowanie: Stal wysokostopowa, nierdzewna i kwasoodporna, stal austenityczna o wytrzymałości Rm ≤ 1000 [N/mm2].
- Typ otworu: nieprzelotowy.
- Tolerancja: ISO-2 6H.
- Nakrój: śrubowy z długością nakroju 2 zwojów i kątem 15° (C / 2P).
- Wykonanie: R40 - rowki wiórowe śrubowe prawe pod kątem nachylenia 30°-40°.
- Gwintowniki maszynowe można stosować w gwintownicach lub oprawkach do gwintowania stosowanych na obrabiarkach.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | 10 mm |
| P | 1,5 mm |
| l1 | 100 mm |
| l2 | 15 mm |
| d2 | 7 mm |
| chwyt (a): kwadrat | 5,5 mm |
| otwór pod gwint | 8,5 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
