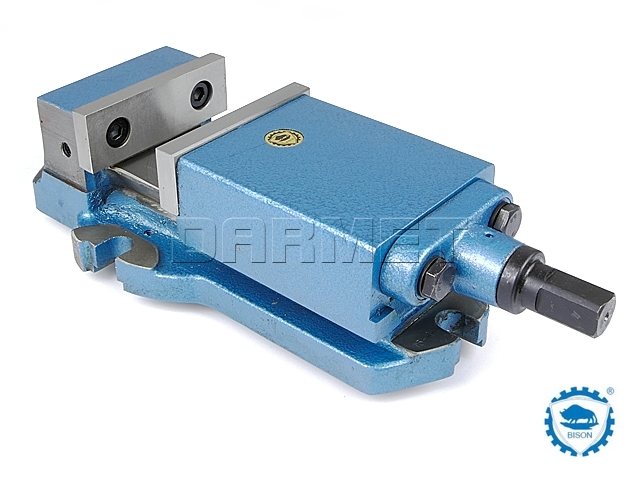

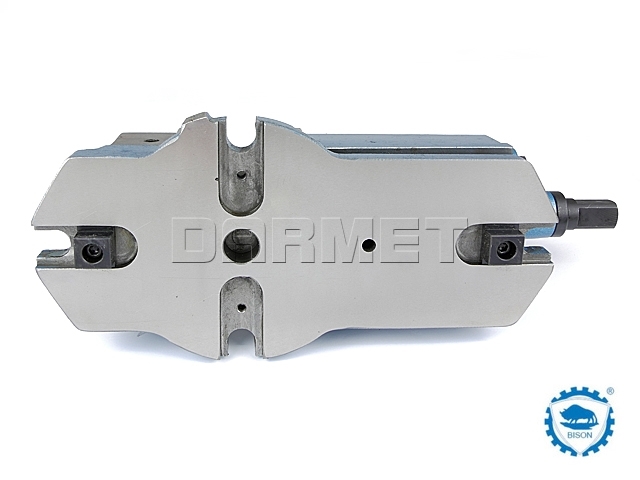

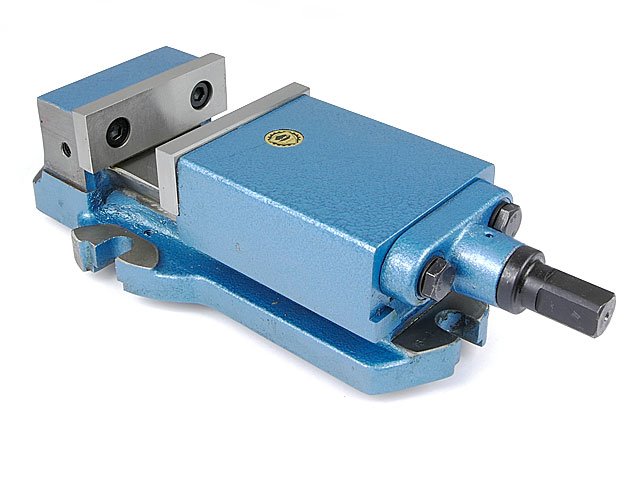

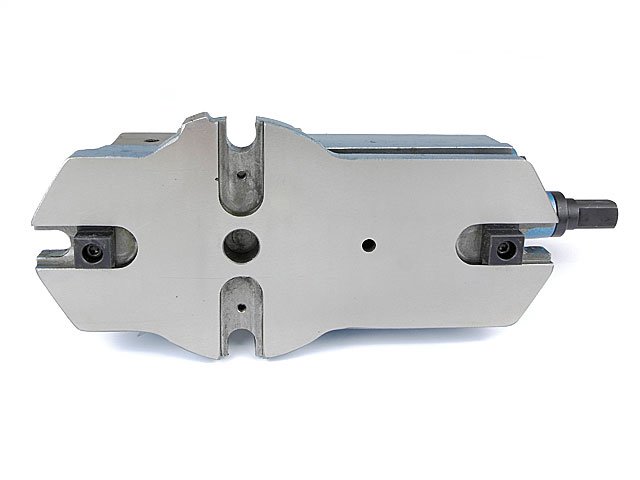

Opis produktu
Właściwości i zastosowanie:
- Konstrukcja imadła z pryzmowym prowadzeniem szczęki ruchomej, umożliwia wykasowanie luzów powstających na prowadnicach w trakcie eksploatacji.
- Długie prowadzenie szczęki ruchomej.
- Sztywna budowa.
- Korpus i szczęka ruchoma wykonane z wysokiej jakości żeliwnych odlewów.
- Łatwa regulacja luzu eskploatacyjnego za pomocą trzech wkrętów.
- Śruba pociągowa osłonięta całkowicie przed działaniem wiórów i zanieczyszczeń.
- Wkładki szczękowe hartowane indukcyjnie i szlifowane
- Zastosowanie obsady z brązu zwiększa sprawność mechanizmu mocującego
- Przeznaczone do wszelkiego rodzaju prac frezarskich, strugarskich itp.

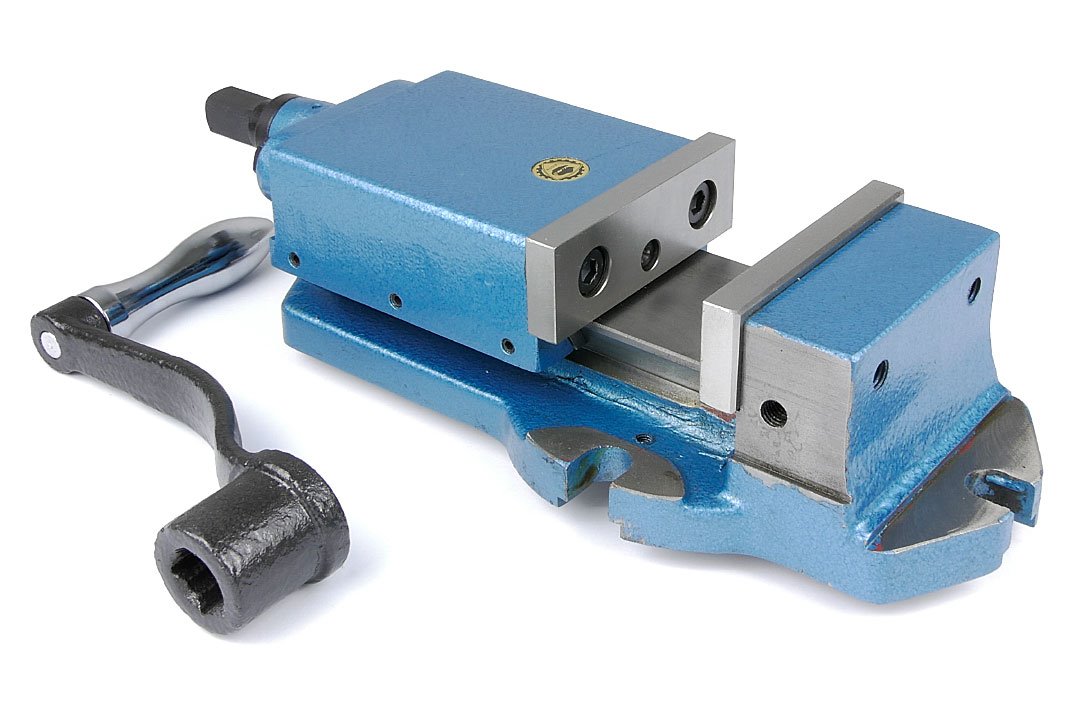

- Wyposażenie: regulowany zderzak boczny, korba, wpusty ustalające
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 210 mm |
| A | 268 mm |
| B | 67 mm |
| C | 103,5 mm |
| D (H7) | 25 mm |
| H | 126 mm |
| L | 593 mm |
| a | 205 mm |
| h | 59 mm |
| k | 20 mm |
| Max. siła mocowania | 5300 daN |
| Waga | 68,2 kg |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
