Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Podstawa wykonana z 偶eliwa o wysokiej trwa艂o艣ci, ruchoma i nieruchoma szcz臋ka stalowa, hartowana.

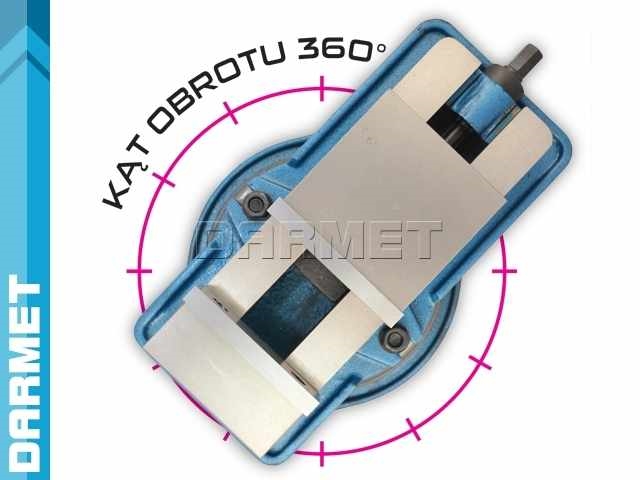

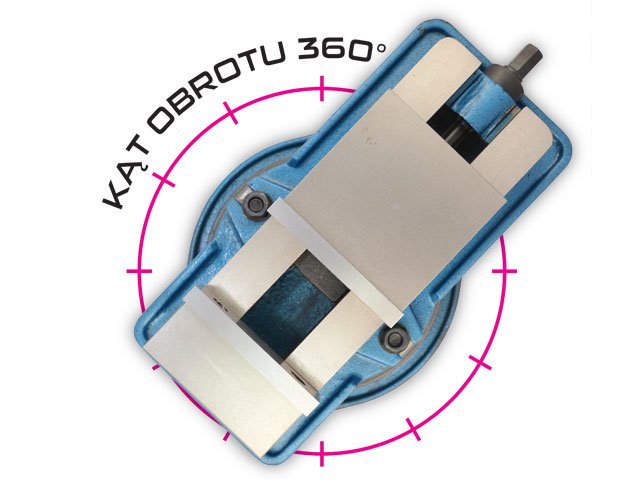

- Imad艂o wyposa偶one w obrotnic臋 z podzia艂k膮 360掳 co 1掳.
- Mo偶liwy demonta偶 podstawy obrotowej.
- Szero艣膰 rowka w podstawie i w korpusie 14 mm.
- Do zamocowania imad艂a na stole obr贸bczym mo偶na u偶y膰 uniwersalnego zestawu element贸w mocuj膮cych.
- Przy wymianie wk艂adek szcz臋kowych nale偶y wykona膰 obr贸bk臋 mechaniczn膮 ich powierzchni roboczych po艂膮czonych z imad艂em w celu uzyskania podanych w dokumentacji technicznej parametr贸w dok艂adno艣ci.
- Wk艂adki szcz臋kowe przestawne, mog膮 by膰 ustawiane po obu stronach szcz臋k.
- Stosowane jest podczas pracy na frezarkach, roztaczarkach, obrabiarkach ze sterowaniem numerycznym.
- W celu zamocowania przedmiotu obrabianego powy偶ej korpusu imad艂a zastosuj podk艂adki r贸wnoleg艂e zbli偶one d艂ugo艣ci膮 do szeroko艣ci wk艂adek szcz臋kowych.
- Precyzyjnego ustalenia pozycji imad艂a na stole z rowkami T-eowymi dokonuje si臋 przy pomocy szlifowanych wpust贸w.
- Kamienie wpusty ustalaj膮ce do rowk贸w teowych | 14/14 mm 2 szt. w zestawie.
Prezentacja imad艂a 360 stopni
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| S | 100 mm |
| amax | 100 mm |
| h | 32 mm |
| H1 | 60 mm |
| H2 | 26 mm |
| H | 117 mm |
| A | 200 mm |
| L1 | 311 mm |
| L2 | 125 mm |
| L | 330 mm |
| D | 14 mm |
| Waga | 16 kg |
