Opis produktu
Właściwości i zastosowanie:

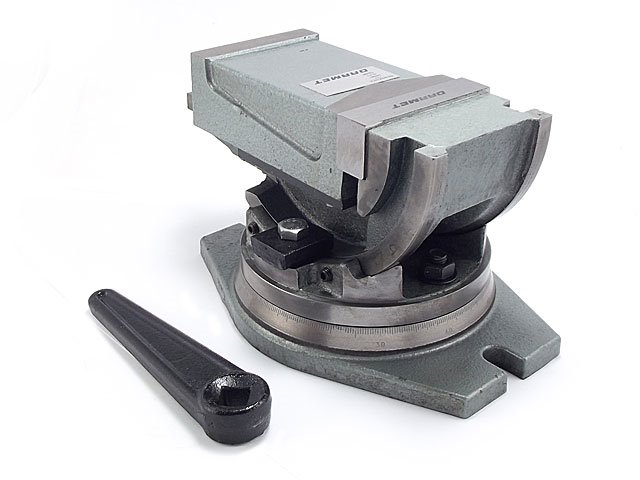

- Imadło wykonane z wysokojakościowego żeliwa
- Imadło wyposażone w obrotnicę z podziałką 360° co 1°
- Charakteryzuje się sztywną konstrukcją, jest wysokotrwałe i niezawodne
- Możliwy demontaż podstawy obrotowej

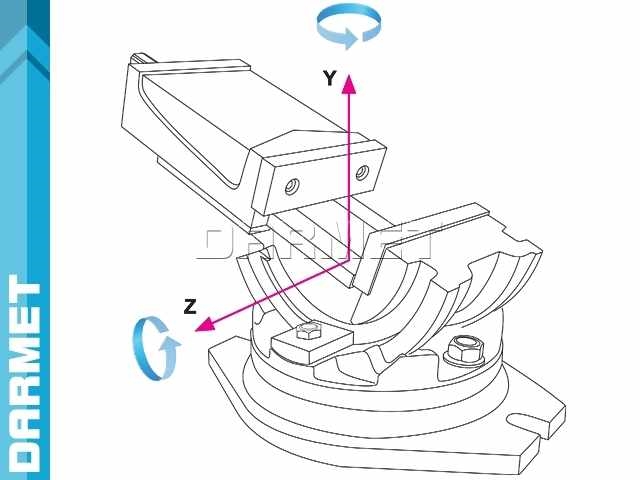

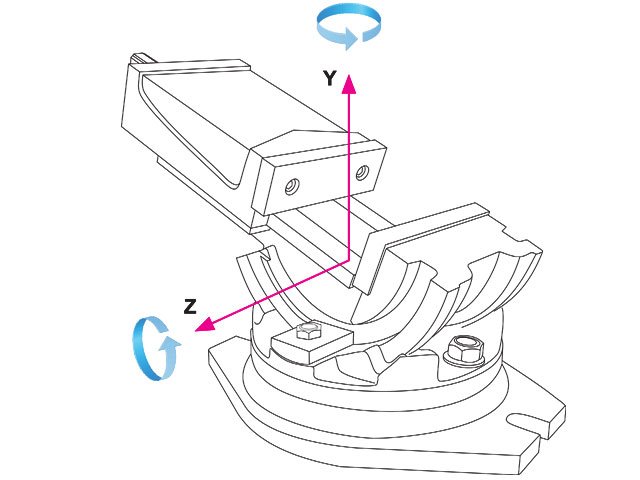

- Kąt obrotu wokół osi Y - 360º, osi Z - 90º
- Do zamocowania imadła na stole obróbczym można użyć uniwersalnego zestawu elementów mocujących
- Stosowane podczas prostych prac na szlifierkach, frezarkach, wiertarkach
- Przy wymianie wkładek szczękowych należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności
- W celu zamocowania przedmiotu obrabianego powyżej korpusu imadła zastosuj podkładki równoległe zbliżone długością do szerokości wkładek szczękowych
- Precyzyjnego ustalenia pozycji imadła na stole z rowkami T-eowymi dokonuje się przy pomocy szlifowanych wpustów
Prezentacja imadła 360 stopni

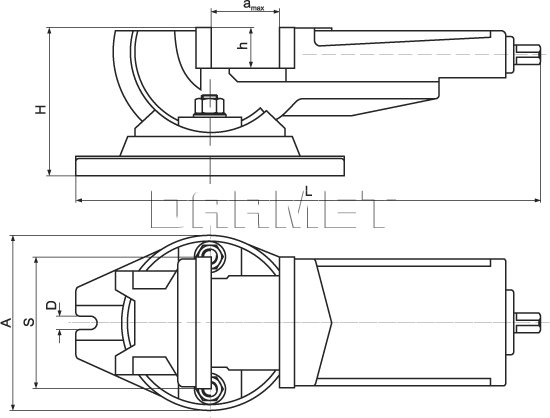

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 100 mm |
| amax | 80 mm |
| h | 40 mm |
| H | 154 mm |
| A | 178 mm |
| L | 325 mm |
| D | 14 mm |
| Waga | 18 kg |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
