Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

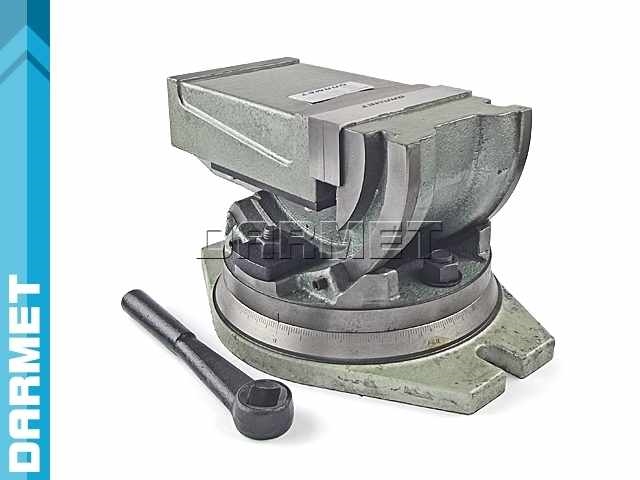

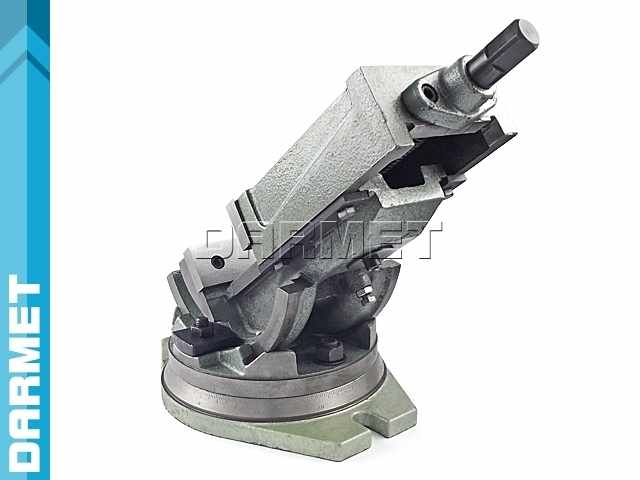

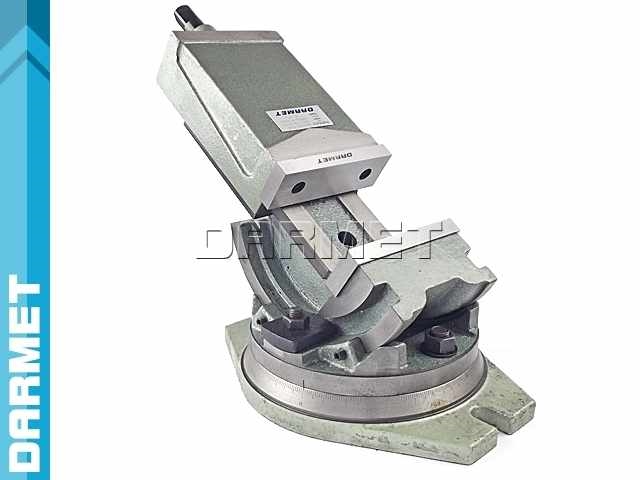

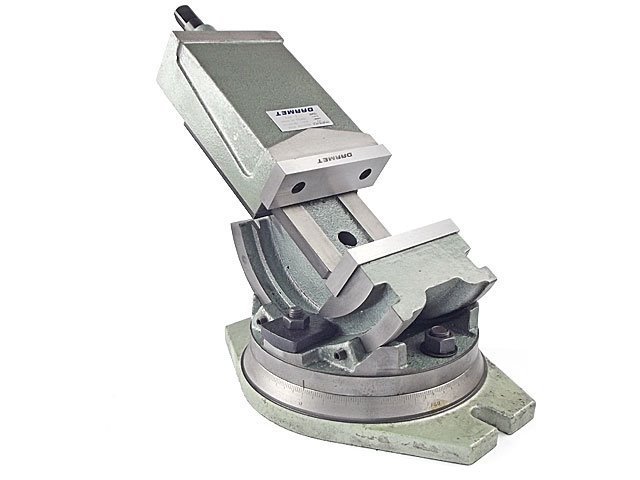

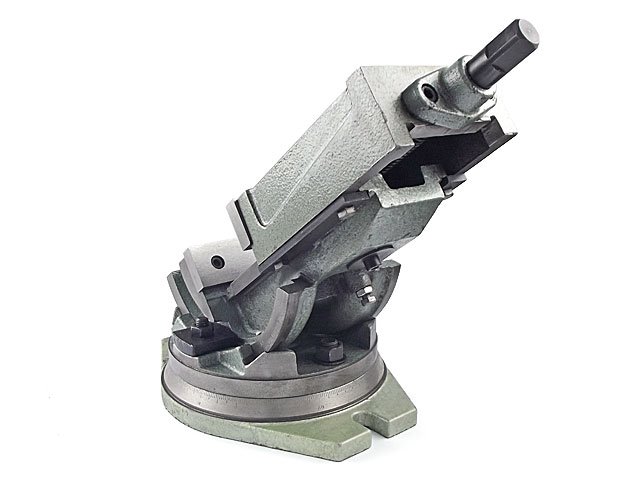

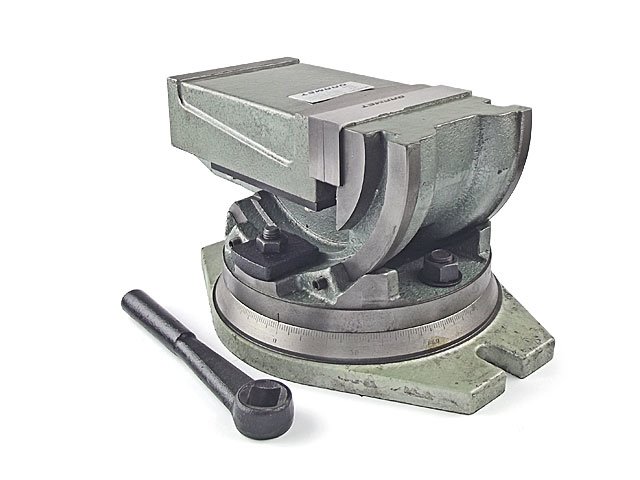

- Imad艂o wykonane z wysokojako艣ciowego 偶eliwa
- Charakteryzuje si臋 sztywn膮 konstrukcj膮, jest wysokotrwa艂e i niezawodne
- Imad艂o wyposa偶one w obrotnic臋 z podzia艂k膮 360掳 co 1掳

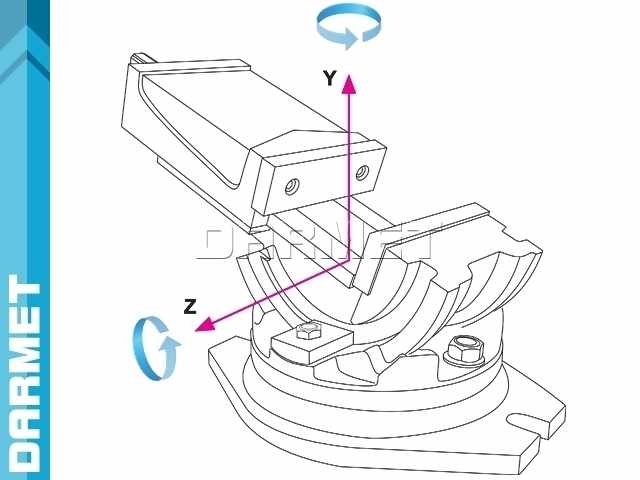

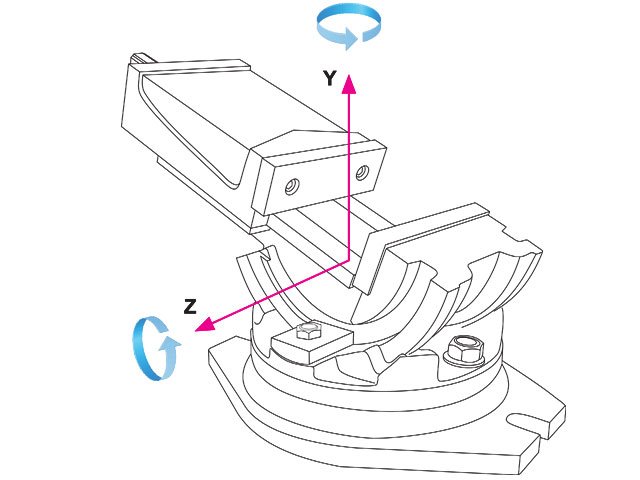

- K膮t obrotu wok贸艂 osi Y - 360潞, osi Z - 90潞
- Do zamocowania imad艂a na stole obr贸bczym mo偶na u偶y膰 uniwersalnego zestawu element贸w mocuj膮cych
- Przy wymianie wk艂adek szcz臋kowych nale偶y wykona膰 obr贸bk臋 mechaniczn膮 ich powierzchni roboczych po艂膮czonych z imad艂em w celu uzyskania podanych w dokumentacji technicznej parametr贸w dok艂adno艣ci
- Stosowane podczas prac na szlifierkach, frezarkach, wiertarkach
- W celu zamocowania przedmiotu obrabianego powy偶ej korpusu imad艂a zastosuj podk艂adki r贸wnoleg艂e zbli偶one d艂ugo艣ci膮 do szeroko艣ci wk艂adek szcz臋kowych
- Precyzyjnego ustalenia pozycji imad艂a na stole z rowkami T-eowymi dokonuje si臋 przy pomocy szlifowanych wpust贸w
Prezentacja imad艂a 360 stopni
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| S | 125 mm |
| amax | 100 mm |
| h | 45 mm |
| H | 164 mm |
| A | 228 mm |
| L | 387 mm |
| D | 18 mm |
| Waga | 27,5 kg |
Czy wiesz, 偶e ...?
Pierwsze 偶eliwne imad艂o zosta艂o stworzone w Anglii w 1830 roku. 艁atwo by艂o uformowa膰 p艂ynne 偶elazo w dowolnej formie. Podczas odlewania w korpusie cz臋sto pojawia艂y si臋 puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja by艂a krucha i porowata i wskutek tego imad艂a cz臋sto p臋ka艂y pod wp艂ywem napr臋偶e艅.
Pierwsze 偶eliwne imad艂o zosta艂o stworzone w Anglii w 1830 roku. 艁atwo by艂o uformowa膰 p艂ynne 偶elazo w dowolnej formie. Podczas odlewania w korpusie cz臋sto pojawia艂y si臋 puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja by艂a krucha i porowata i wskutek tego imad艂a cz臋sto p臋ka艂y pod wp艂ywem napr臋偶e艅.
