Opis produktu
Wartości i zastosowanie:

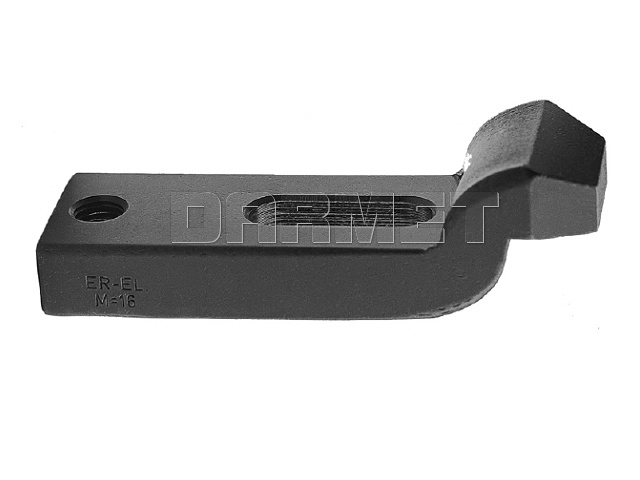

- Łapa dociskowa odsadzona RLE wykonana wg DIN 6316.
- Otwór pod śrubę z gwintem M12.
- Materiał: 1.1191, twardość: 32-35 HRC.
- Uwaga! Śruby teowe, podkładki i nakrętki należy zamówić osobno.
Przykład zastosowania łapy dociskowej Typu Z
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 20 mm |
| b2 | 40 mm |
| b3 | 20 mm |
| c | 16 mm |
| e1 | 40 mm |
| e2 | 40 mm |
| d1 | M12 |
| b1 | 14,5 mm |
| Śruba teowa | M12 - M14 |
| h | 40 mm |
| L | 125 mm |
Dostępności są informacyjne na podstawie danych od dystrybutora i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
