Opis produktu
Właściwości i zastosowanie:

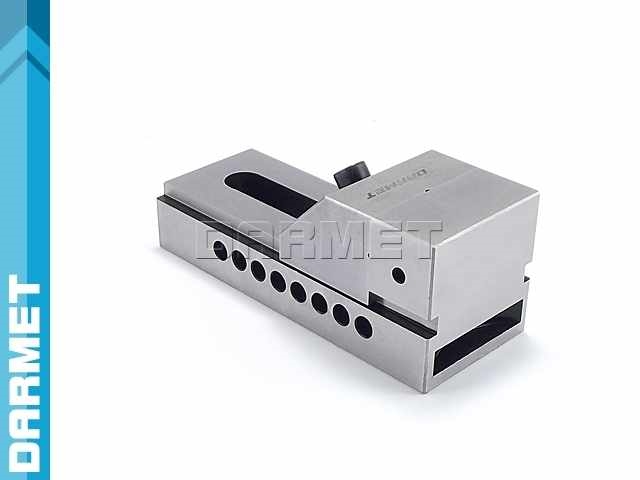

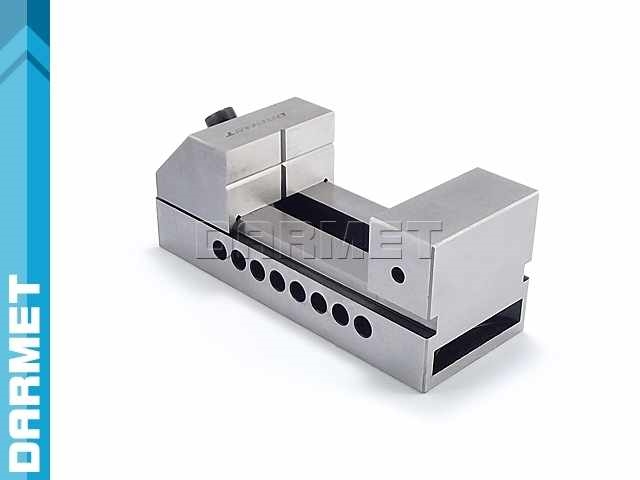

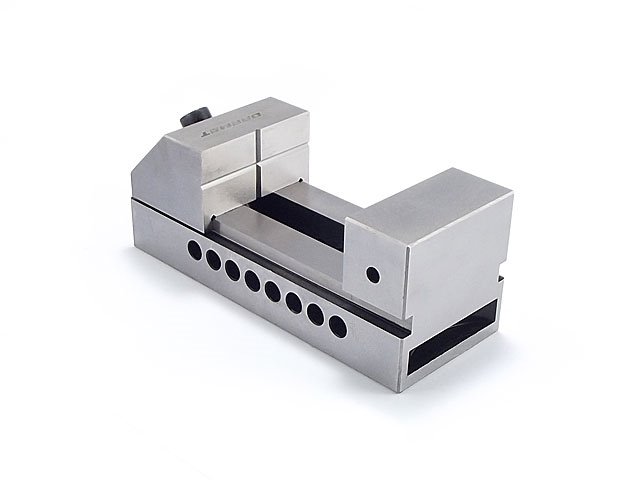

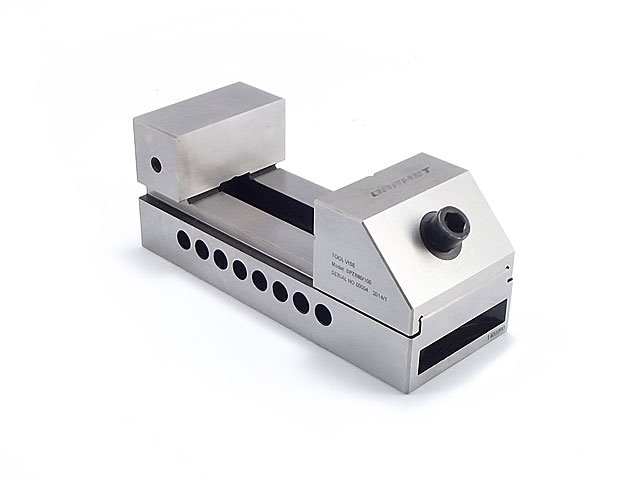

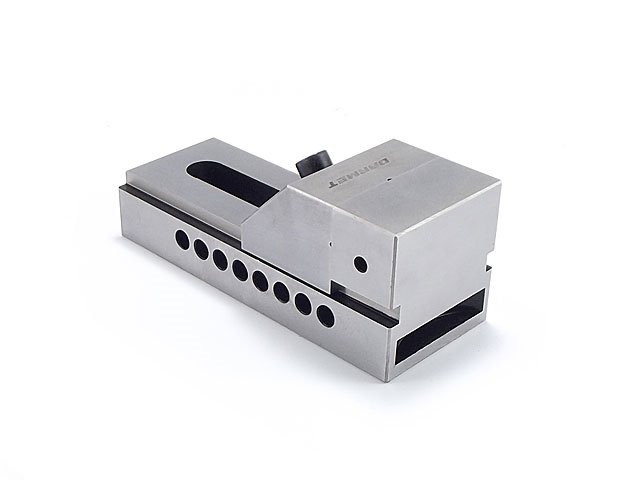

- Imadło precyzyjne stalowe szlifierskie bezwrzecionowe SPZB stosowane jest podczas prac precyzyjnych na szlifierkach do płaszczyzn, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy pomiarach i sprawdzeniach.
- Wykonane z wysokojakościowej stali stopowej.
- Twardość powierzchni roboczych 58-62 HRC.
- Średnica otworów technologicznych: 10 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 80 mm |
| amax | 100 mm |
| H | 80 mm |
| h | 40 mm |
| h1 | 20 mm |
| L | 200 mm |
| Waga | 5,5 kg |

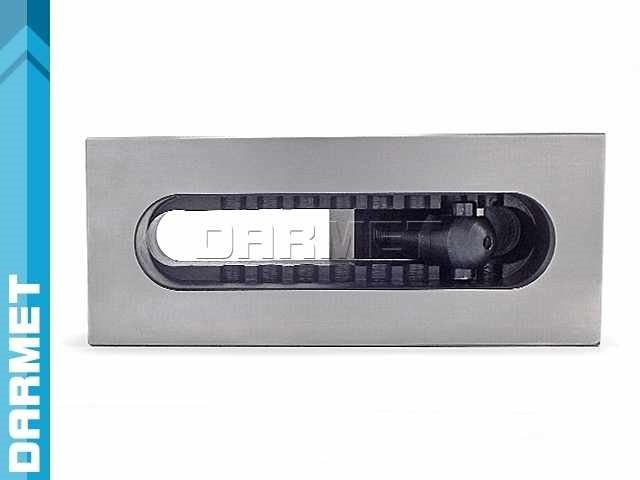

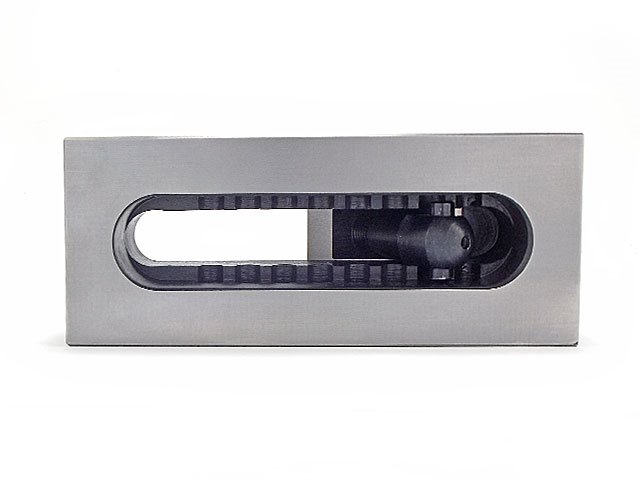

Zasada działania imadła SPZB:
1. Poluzowanie szczęki
2. Zwiększenie kąta przyłożenia klucza imbusowego
3. Wyłączenie blokady wskutek zeskoku kołka ustalającego z zębatki
4. Odsunięcie szczęki
5. Umiejscowienie detalu
6. Wstępne dosunięcie szczęki (kołek ustalający samoczynnie wpada w zębatkę
7. Dokręcanie śruby
8. Precyzyjne dociśnięcie szczęki
Parametry dokładności:
