Opis produktu
Właściwości i zastosowanie
- Solidna konstrukcja z żeliwa sferoidalnego: Imadło 30505 to sprawdzone rozwiązanie łączące wysoką trwałość z przystępną ceną. Dzięki zastosowaniu żeliwa sferoidalnego, imadło wykazuje dużą odporność na zmęczenie materiału i udarność. Z parametrami 414 MPa (wytrzymałość na rozciąganie) oraz 2450 daN (siła mocowania), jest to optymalny wybór do standardowych prac warsztatowych. Użytkownikom poszukującym rozwiązań do ekstremalnych obciążeń przemysłowych polecamy wzmocniony model FSV05 (896 MPa)
- Zintegrowany system mocowania: Imadło oferuje wszechstronność dzięki dwóm strefom chwytu:

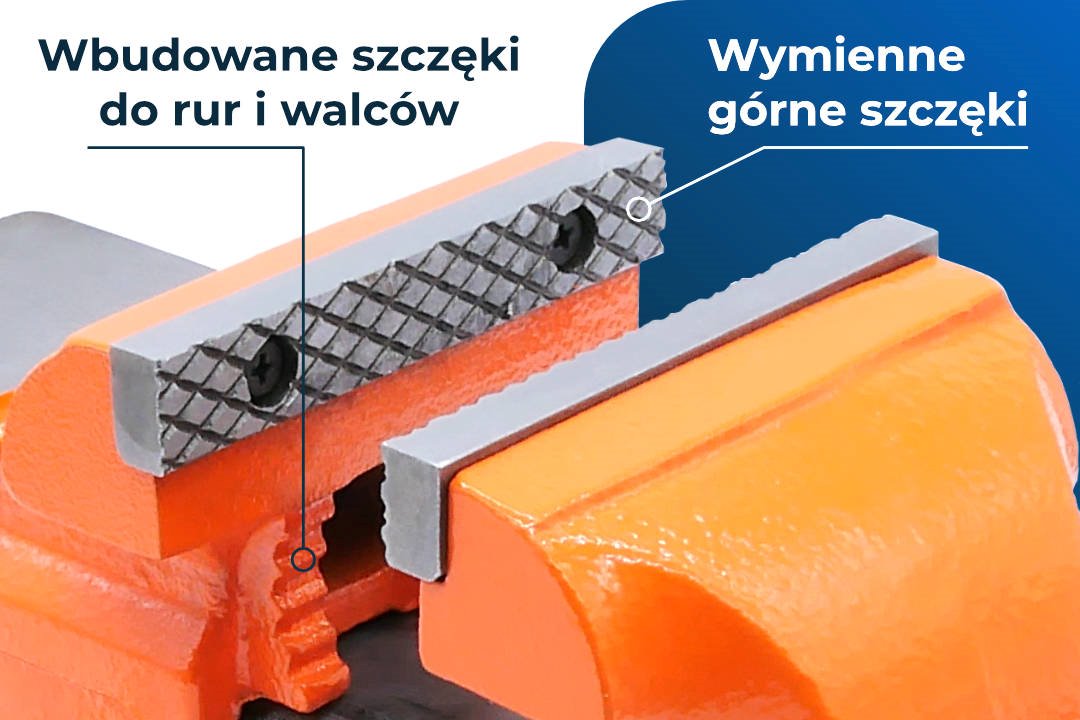

- Szczęki płaskie (górne): Wykonane z hartowanej stali, ząbkowane i cynkowane. Są to elementy wymienne, co pozwala na przywrócenie fabrycznej precyzji chwytu znacząco wydłużając całkowitą żywotność imadła w warunkach warsztatowych
- Szczęki rurowe (dolne): Odlane bezpośrednio w korpusie imadła. Stanowią sztywną i integralną część konstrukcji, umożliwiając stabilne trzymanie rur i prętów bez ryzyka poluzowania mechanizmu chwytnego

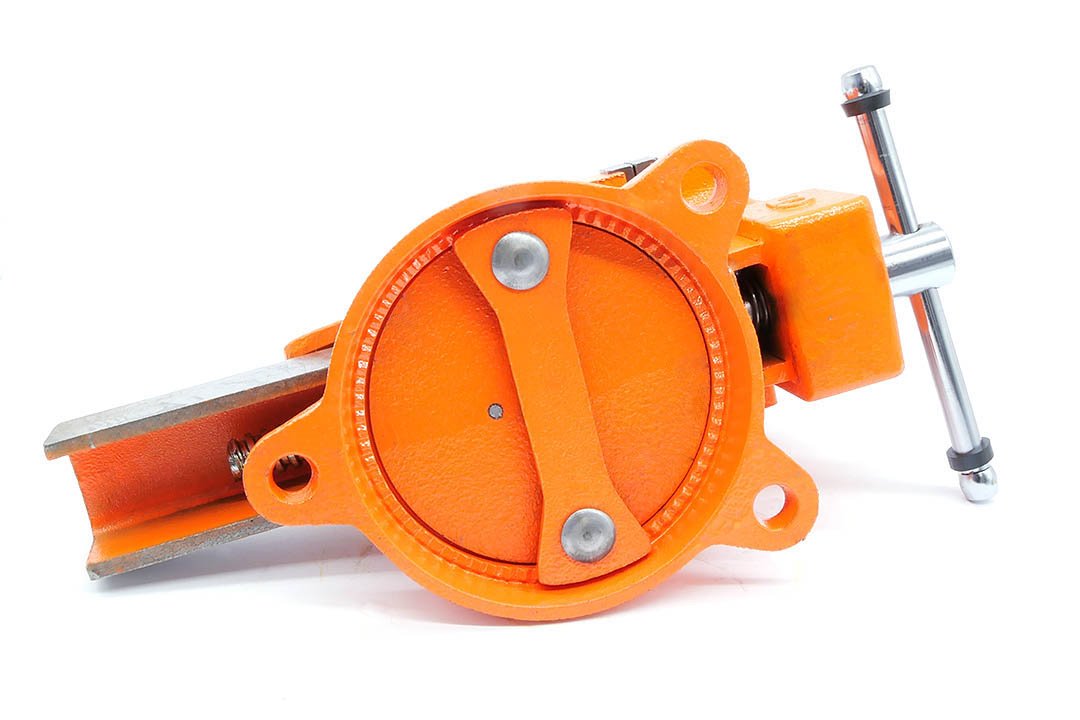

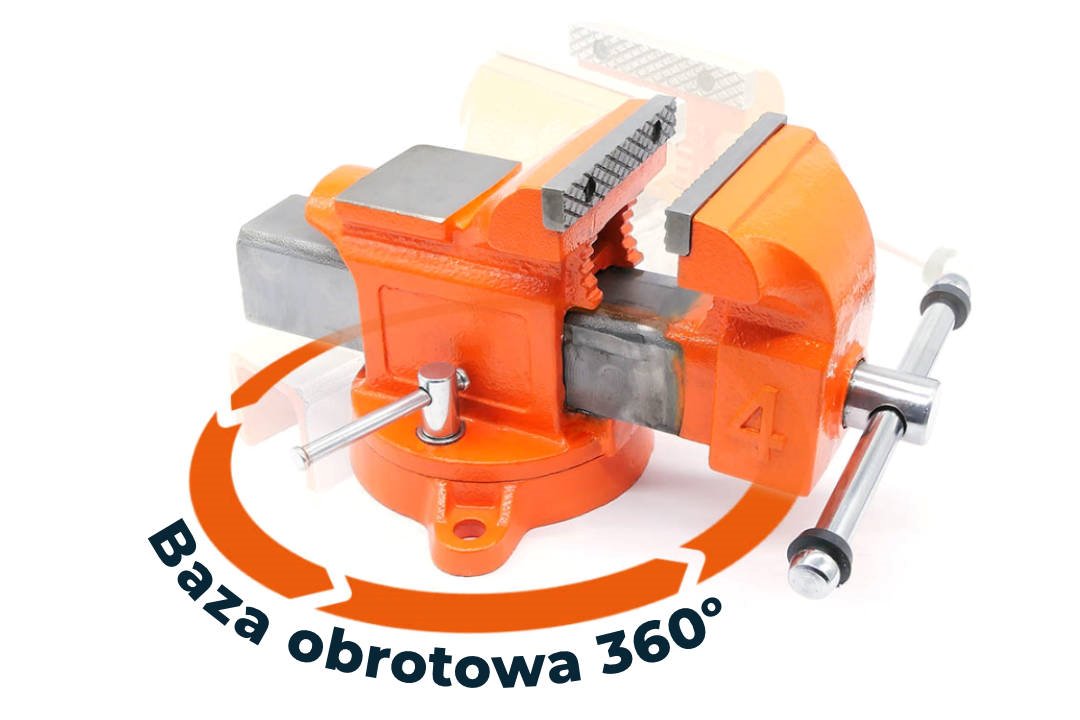

- Wyposażone w zębatą podstawę obrotową 360° z dwoma blokadami i trzema otworami montażowymi, co umożliwia precyzyjne ustawienie elementu oraz stabilne mocowanie do stołu warsztatowego

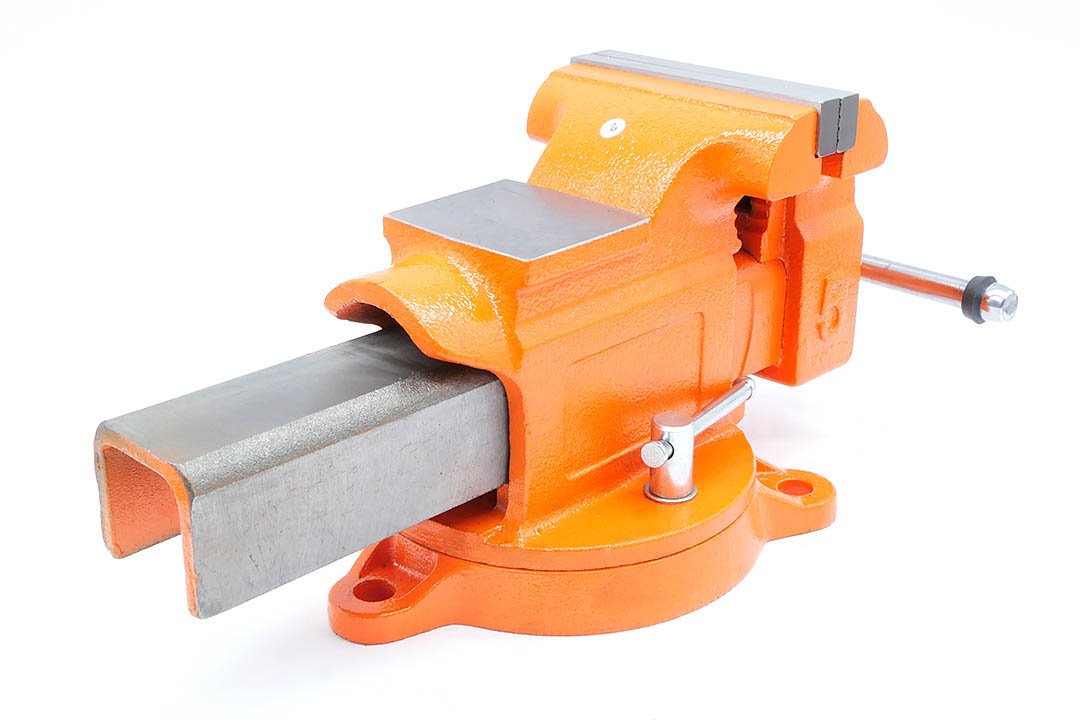

- Duża powierzchnia kowadła pozwala na dodatkowe prace warsztatowe, takie jak gięcie, prostowanie czy podpieranie elementów

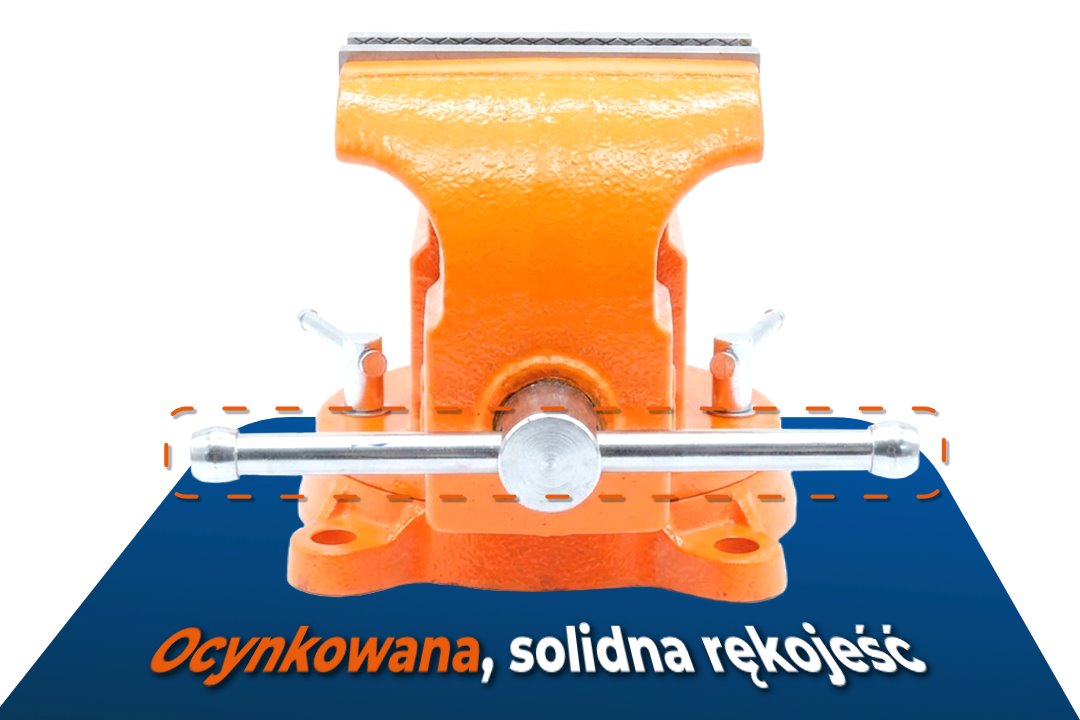

- Ergonomiczna konstrukcja i solidny uchwyt zapewniają komfort pracy oraz bezpieczne i stabilne mocowanie elementów
- Idealne do precyzyjnych prac ślusarskich, obróbki metalu, rur i elementów gwintowanych, zarówno w profesjonalnych warsztatach, jak i przy domowych projektach. W przypadku obróbki materiałów podatnych na zarysowania, warto doposażyć imadło w magnetyczne nakładki na szczęki z tworzywa TPU. To idealne rozwiązanie, które łączy wygodę szybkiego montażu na magnes z wysoką odpornością poliuretanu na uszkodzenia i chemię warsztatową
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | 30505 |
| L | 370 mm |
| W | 125 mm |
| U | 194 mm |
| A | 75 mm |
| B | 66 mm |
| C | 127 mm |
| G | 60 mm |
| H | 168 mm |
| O | 3x13,8 mm |
| R | 86 mm |
| D | 172 mm |
| K | 120 mm |
| X | 6,9 mm |
| Max. siła mocowania | 2450 daN |
| Wytrzymałość na rozciąganie | 414 MPa |
| Waga | 13 kg |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
