Opis produktu
Właściwości i zastosowanie:

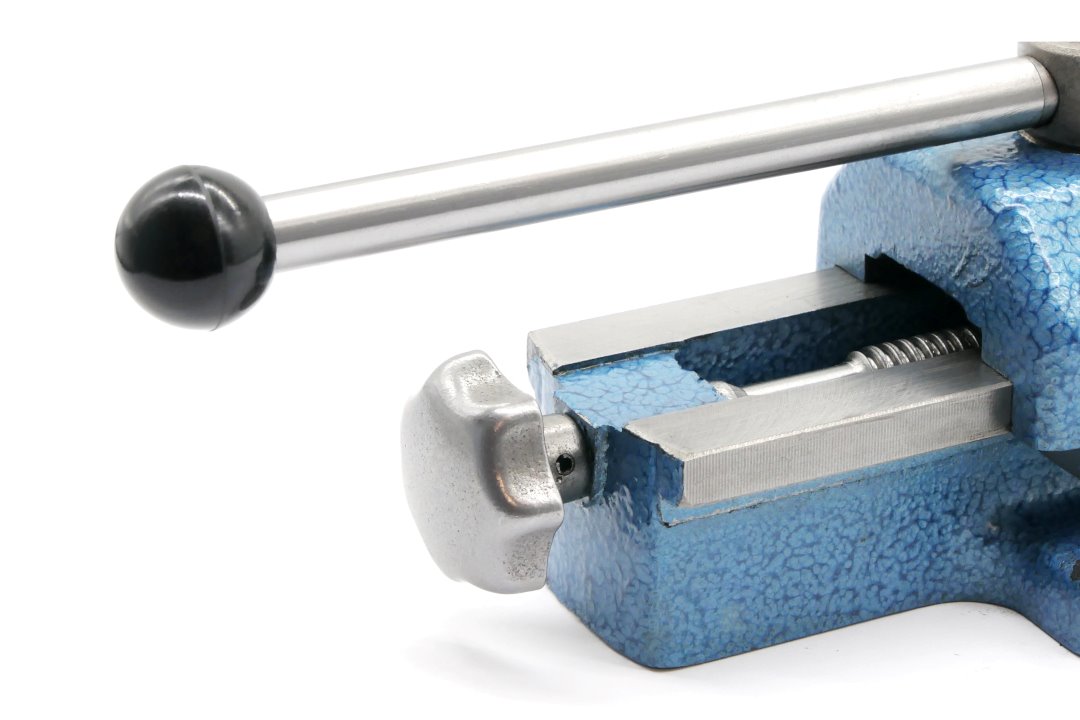

- Szybkie mocowanie przedmiotu realizowane jest za pomocą mechanizmu mimośrodowego.

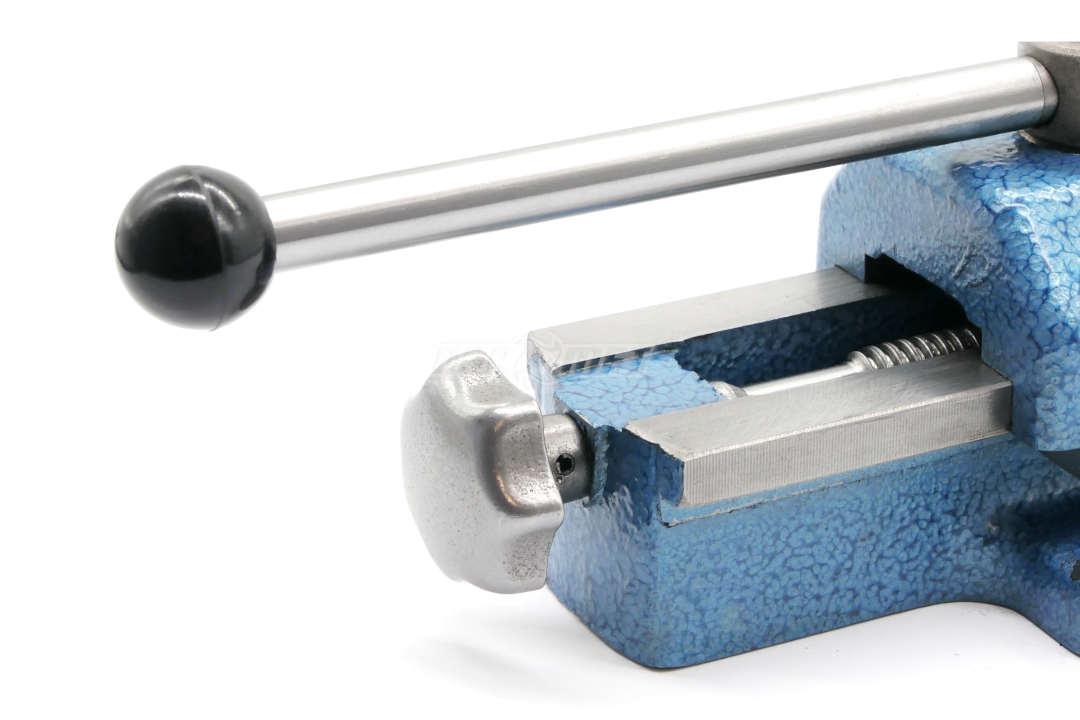

- Wstępnego ustalenia zakresu mocowania dokonuje się pokrętłem śruby pociągowej.
- Korpus i szczęka ruchoma wykonane z wysokiej jakośći odlewów żeliwnych.

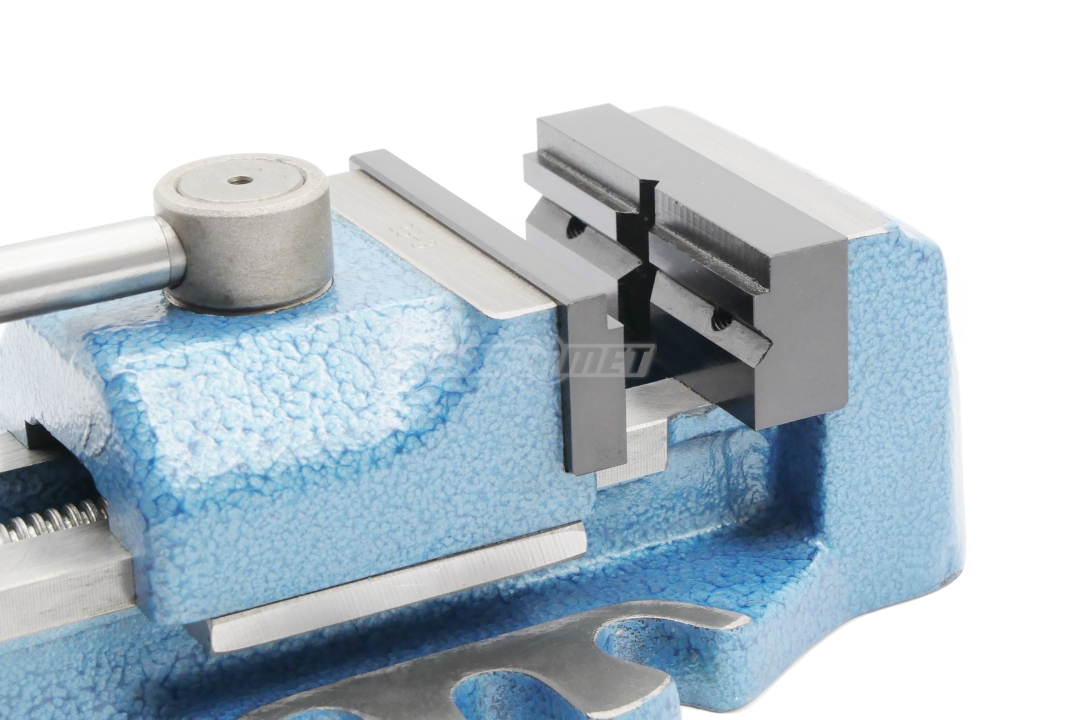

- Wkładka szczękowa z poziomą i pionową pryzmą umożliwia mocowanie wałków i prętów.
- Mechanizm mimośrodowy hartowany i szlifowany.
- Wymienne wkładki szczękowe, hartowane indukcyjnie i czernione.
- Przeznaczone do szybkiego mocowania przedmiotów podczas prac wiertarskich i frezarskich, szczególnie w produkcji seryjnej.

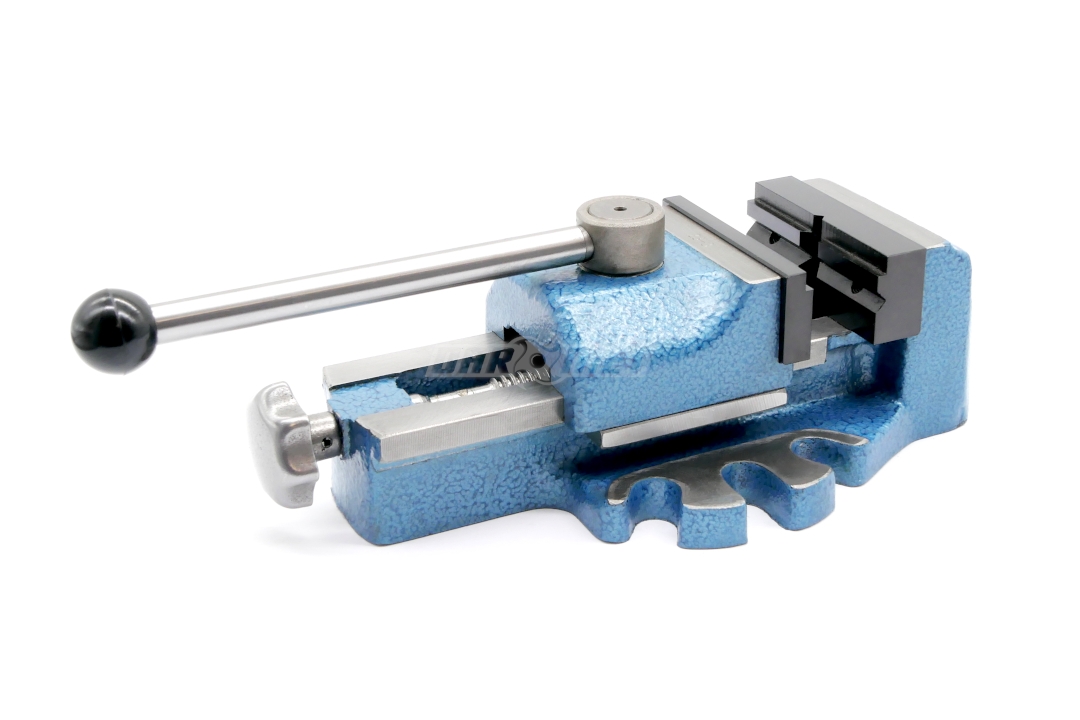

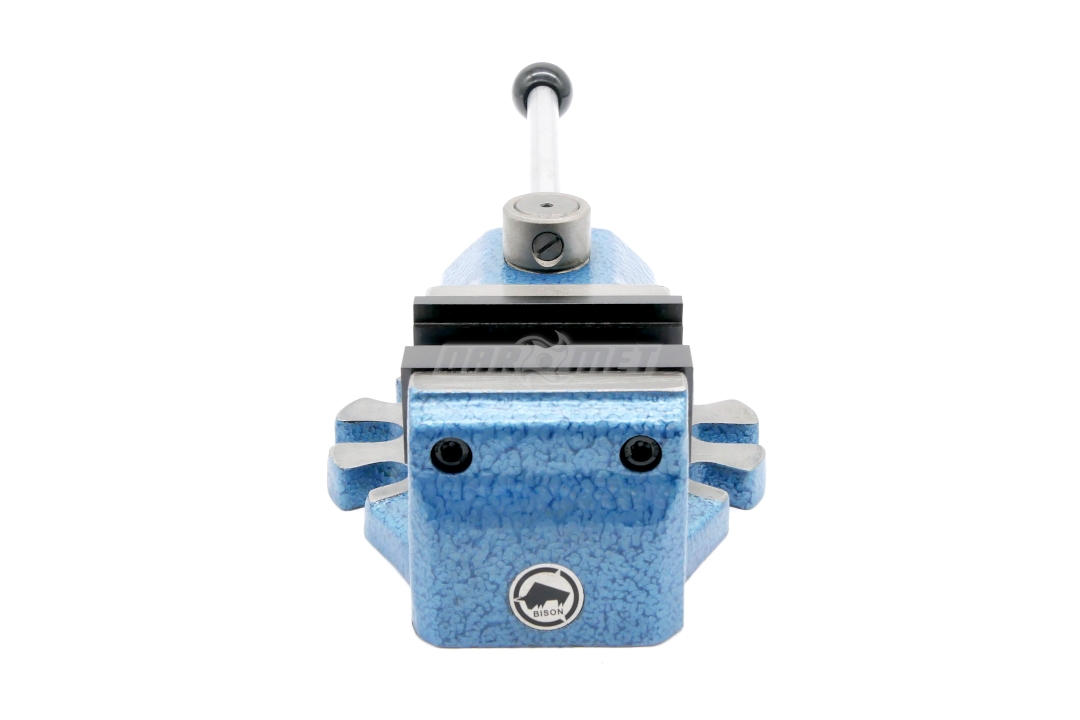

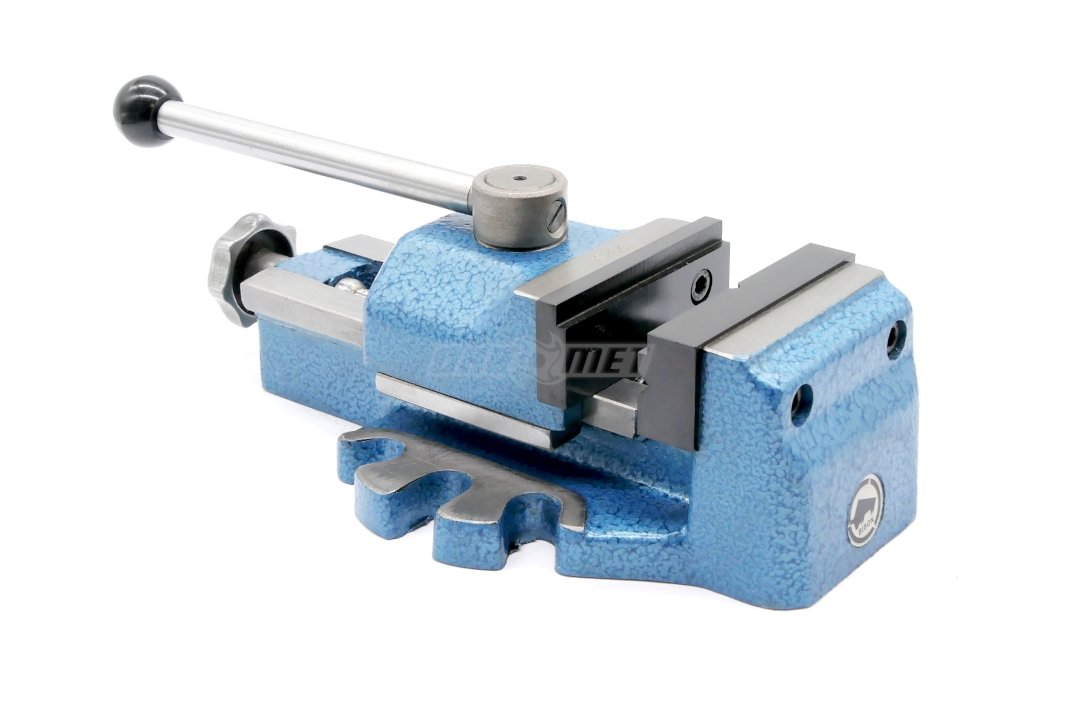

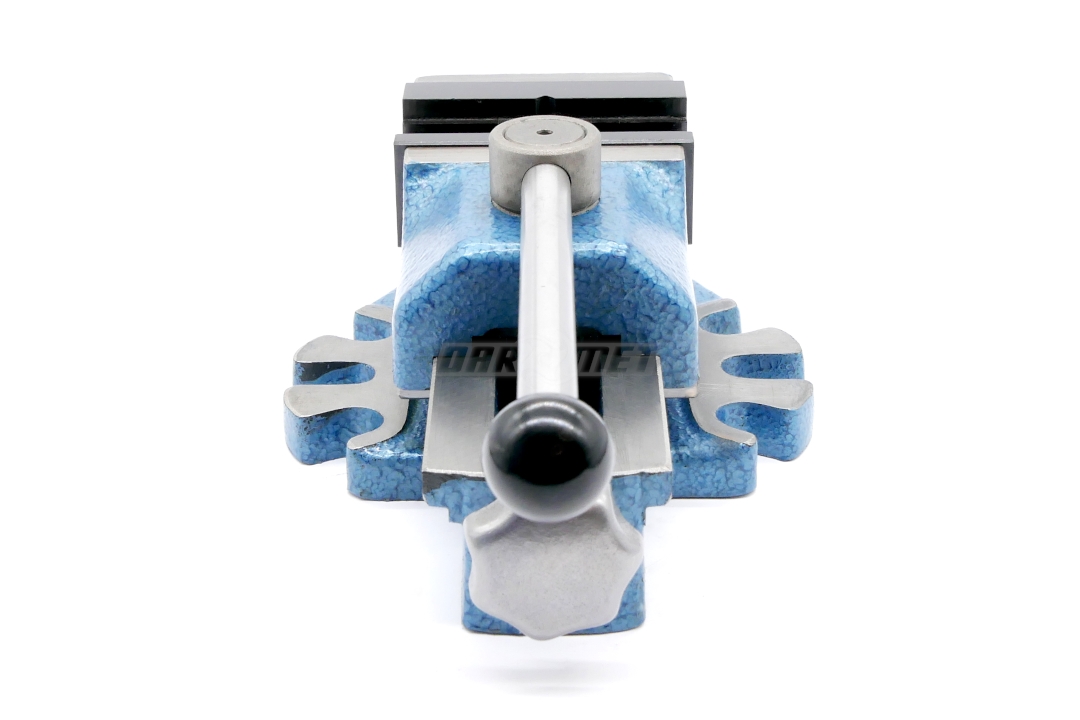

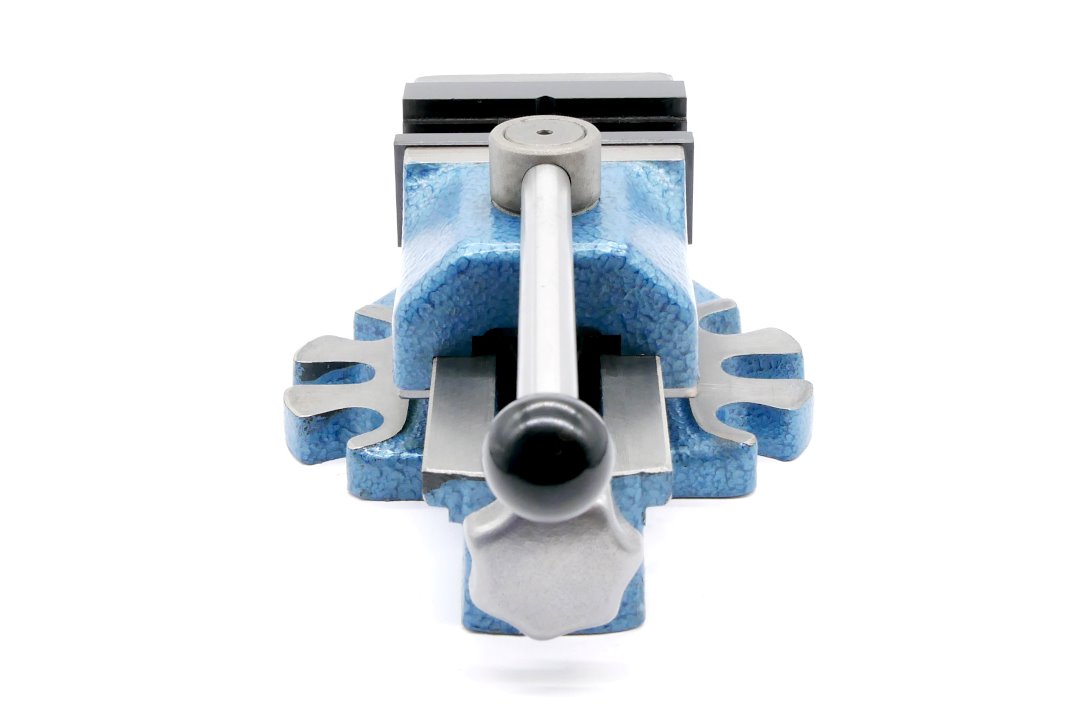

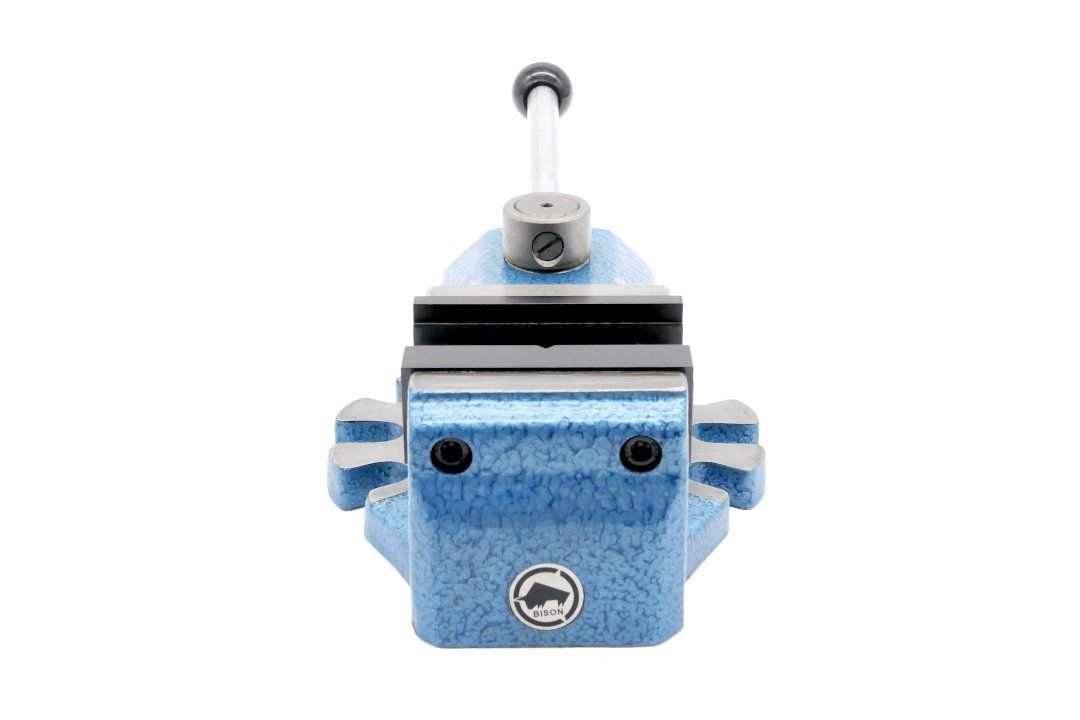

- Imadło wiertarskie Bison 6542 stosowane jest głównie na wiertarkach stołowych i kolumnowych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 100 mm |
| A | 165 mm |
| H | 80 mm |
| L | 270 mm |
| a | 100 mm |
| h | 35 mm |
| k | 14 mm |
| Max. skok szczęki | 4 mm |
| Max. siła mocowania | 1200 daN |
| Waga | 8,9 kg |
| Rozstaw śrub | 133 mm |
