Opis produktu
Właściwości i zastosowanie:
- Imadło szybkomocujące to narzędzie do błyskawicznego mocowania detalu podczas frezowania, wiercenia lub prac warsztatowych.

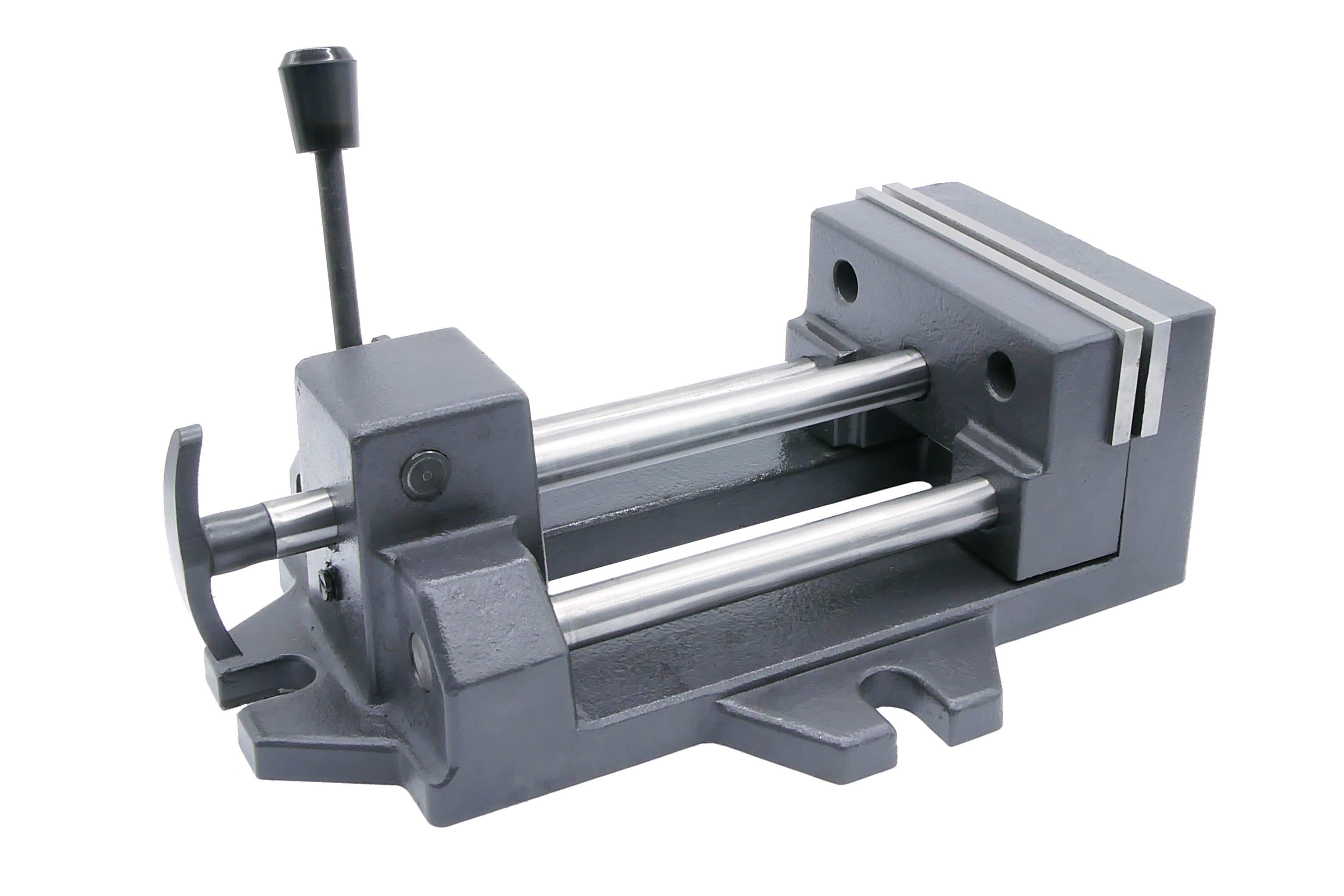

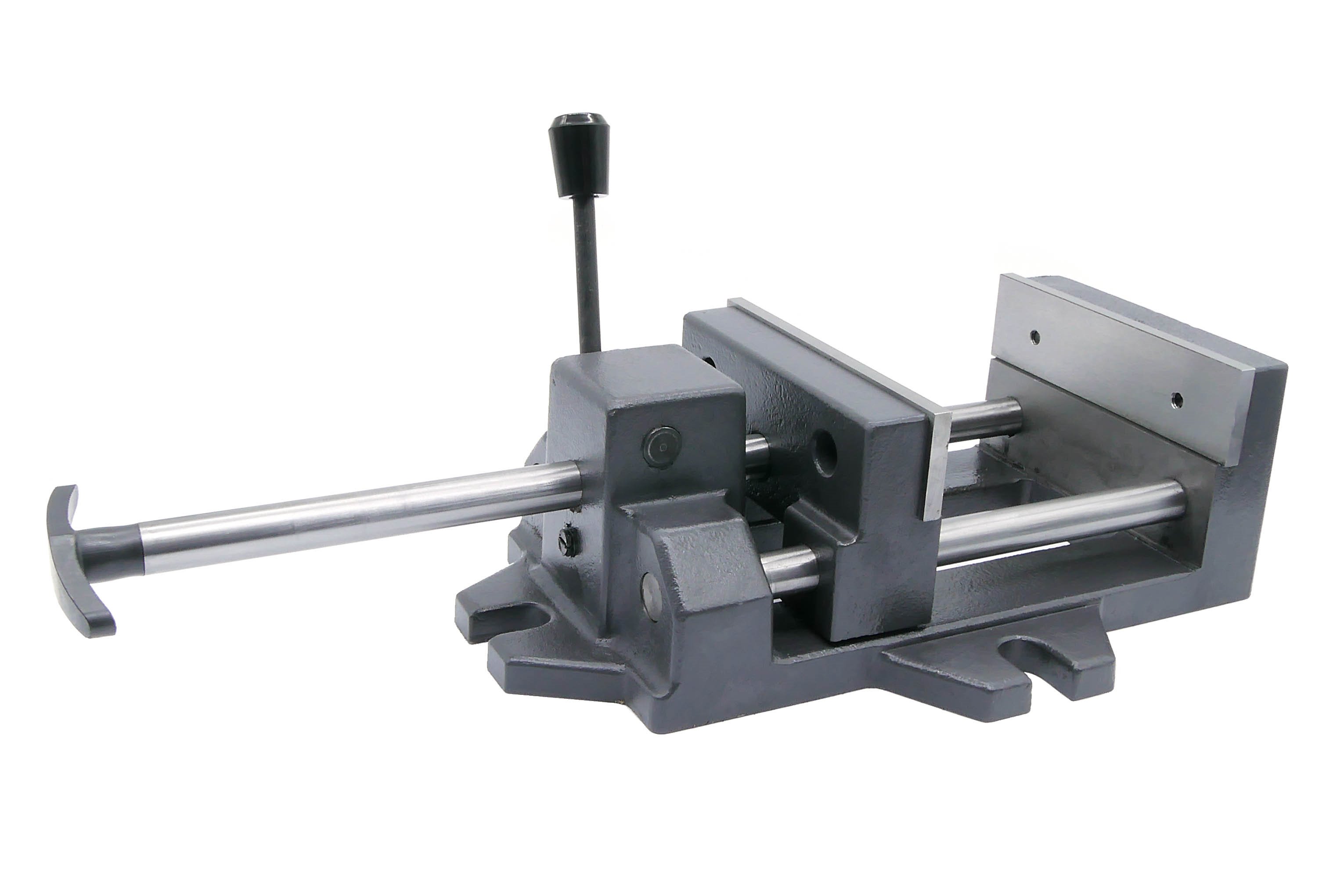

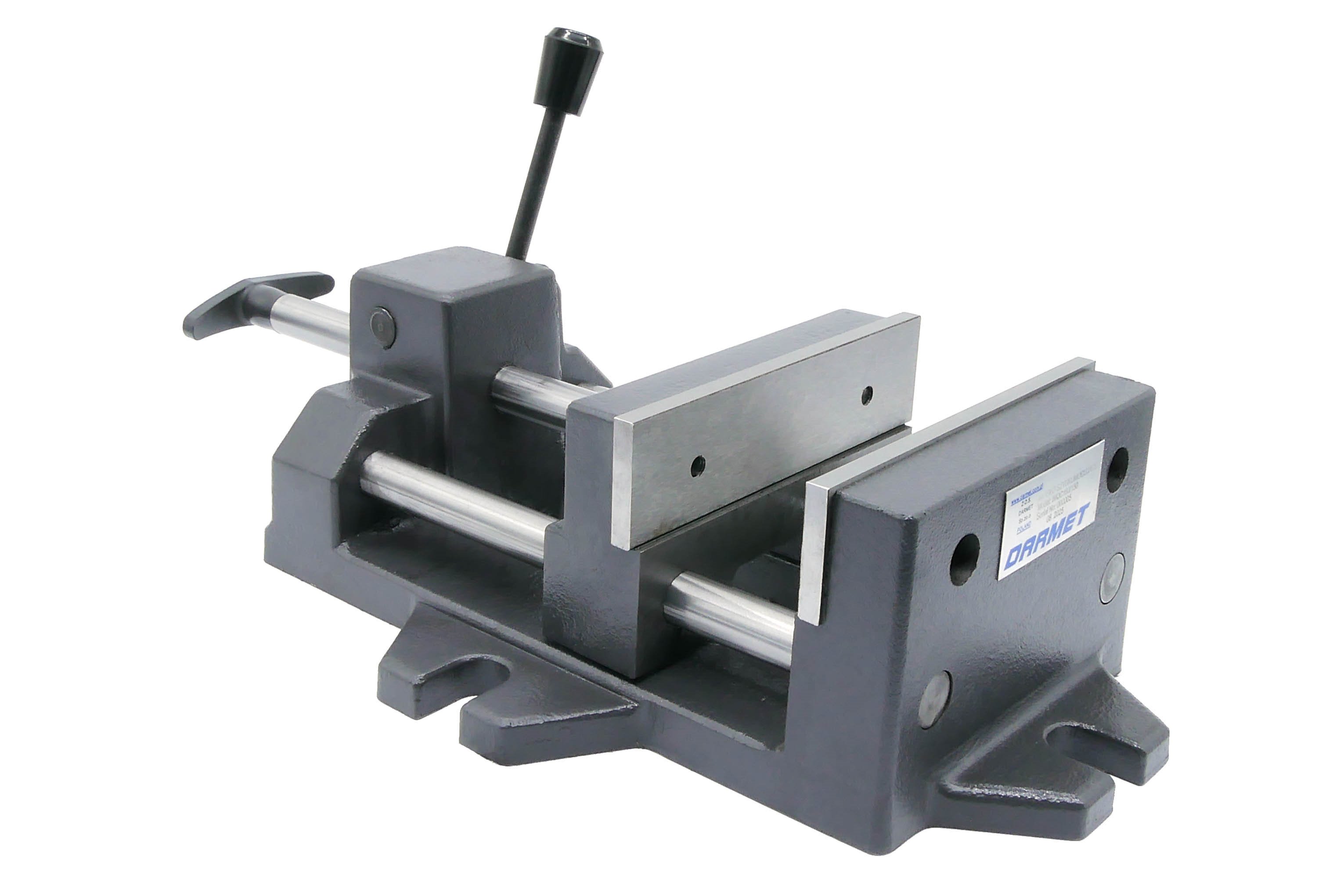

- Model WQC 160/150 wyposażono w dźwignię szybkomocującą, która skraca czas ustawiania – wystarczy docisnąć szczękę do obrabianego elementu i zamknąć dźwignię, aby uzyskać solidny chwyt.
- Stabilność i dokładność zapewniają szlifowane i wymienne szczęki.
- Mechanizm mocujący gwarantuje wysoką siłę zacisku przy minimalnym wysiłku operatora, a prowadnice precyzyjnie szlifowane dbają o płynny przesuw i powtarzalność ustawień.
- Doskonały wybór dla warsztatów, zakładów produkcyjnych, narzędziowni oraz użytkowników oczekujących szybkiej pracy, stabilnego mocowania i powtarzalnej dokładności.
- Aby zamocować imadło na stole obróbczym można użyć uniwersalnego zestawu elementów mocujących.
Zalety:
- Mobilność - imadło można łatwo przenosić na różne stoły.
- Duża przestrzeń pod detalem zapobiega przewierceniu samego imadła.
- Wykonane z wysokiej jakości żeliwa odprężonego.
- Precyzyjnie szlifowane.
- Solidna konstrukcja.
- Wygodne mocowanie.

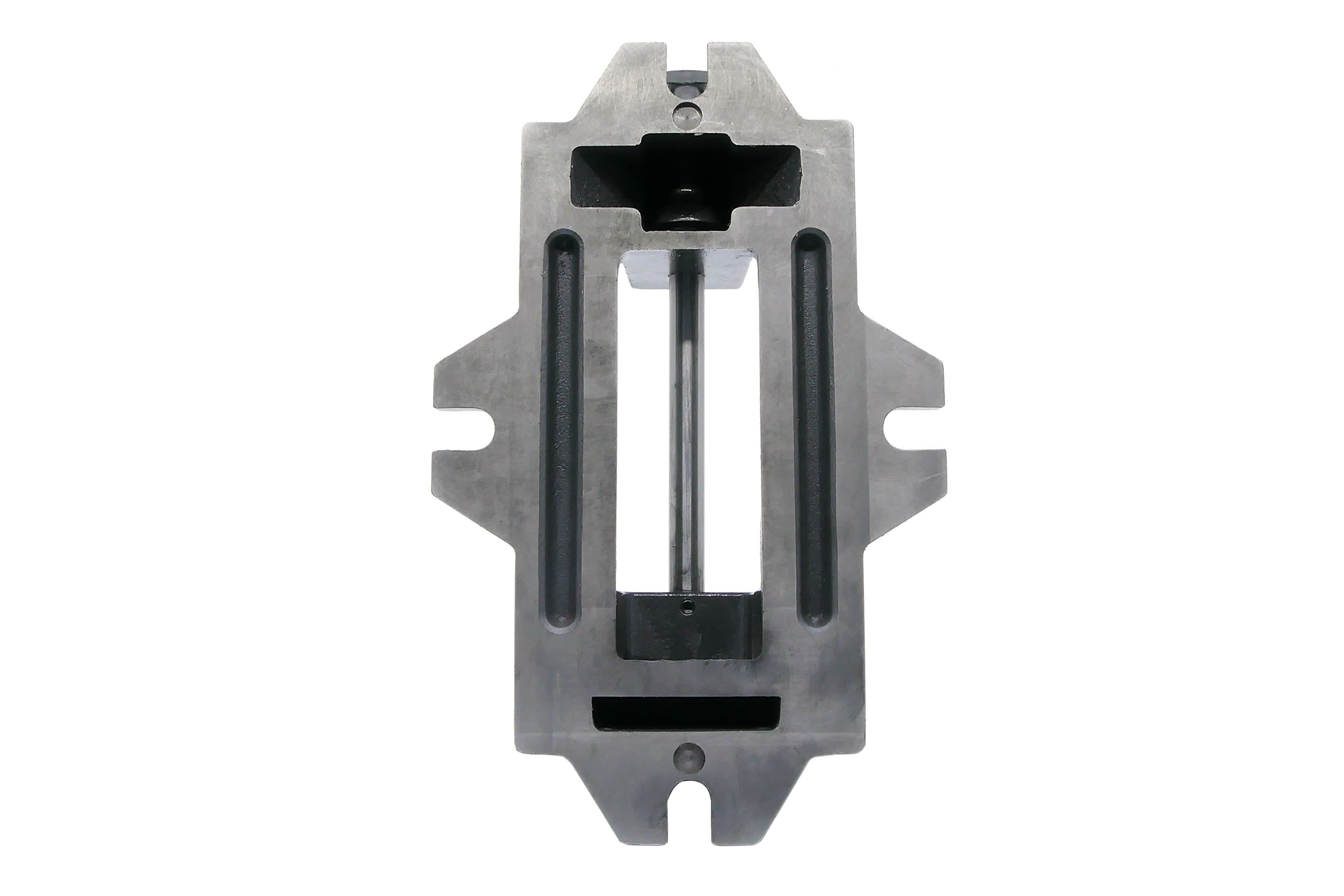

- Podstawa z rowkami ułatwia ustawienie na wiertarce stołowej lub stole warsztatowym.
- Niski prześwit zapewnia większą przestrzeń roboczą na stole maszynowym.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 157 mm |
| amin | 4 mm |
| amax | 160 mm |
| h | 41,5 mm |
| H | 107,5 mm |
| A | 230 mm |
| L | 325 mm |
| Lmax | 490 mm |
| d | 19 mm |
| k | 192 mm |
| Waga | 13,0 kg |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
