Opis produktu
Właściwości i zastosowanie:

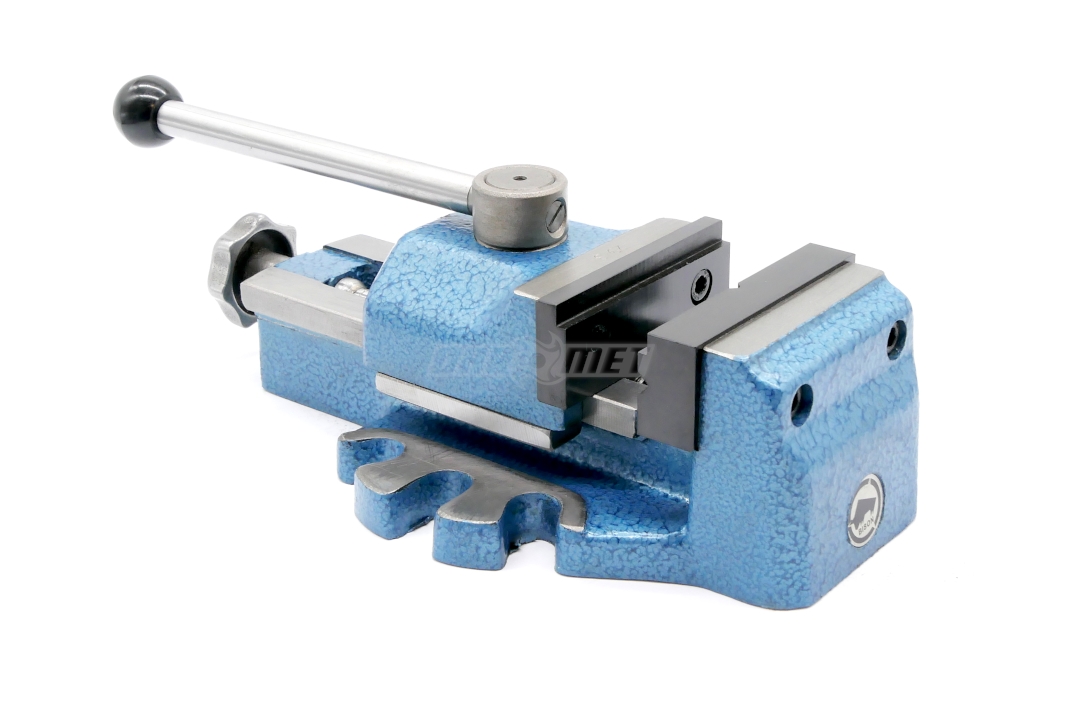

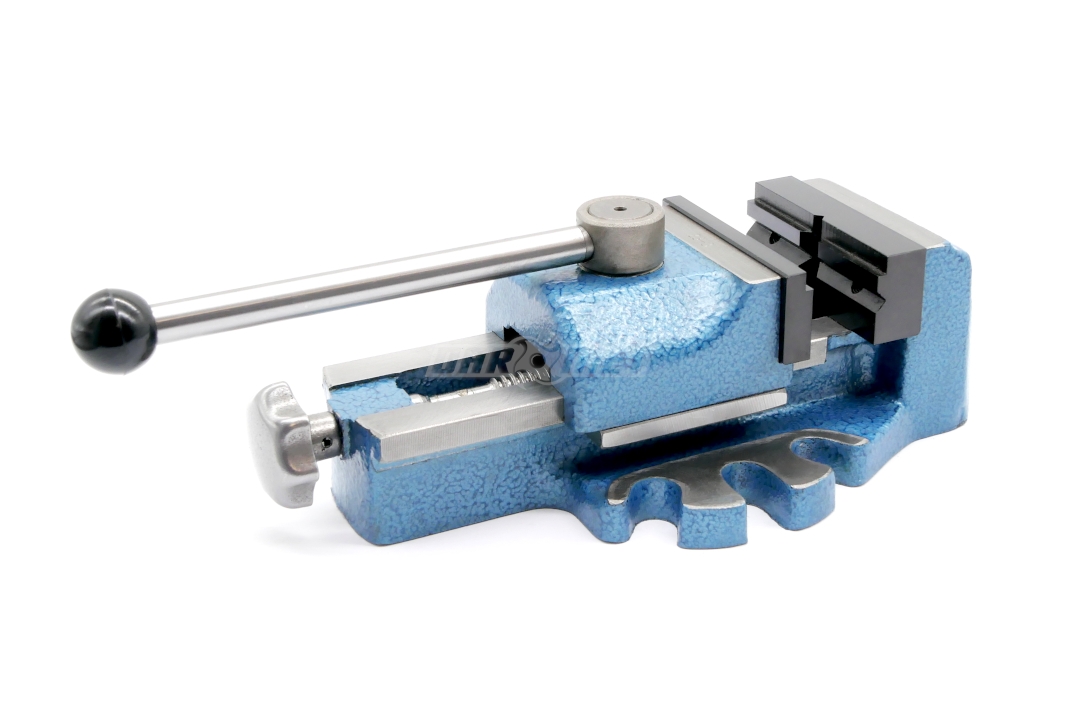

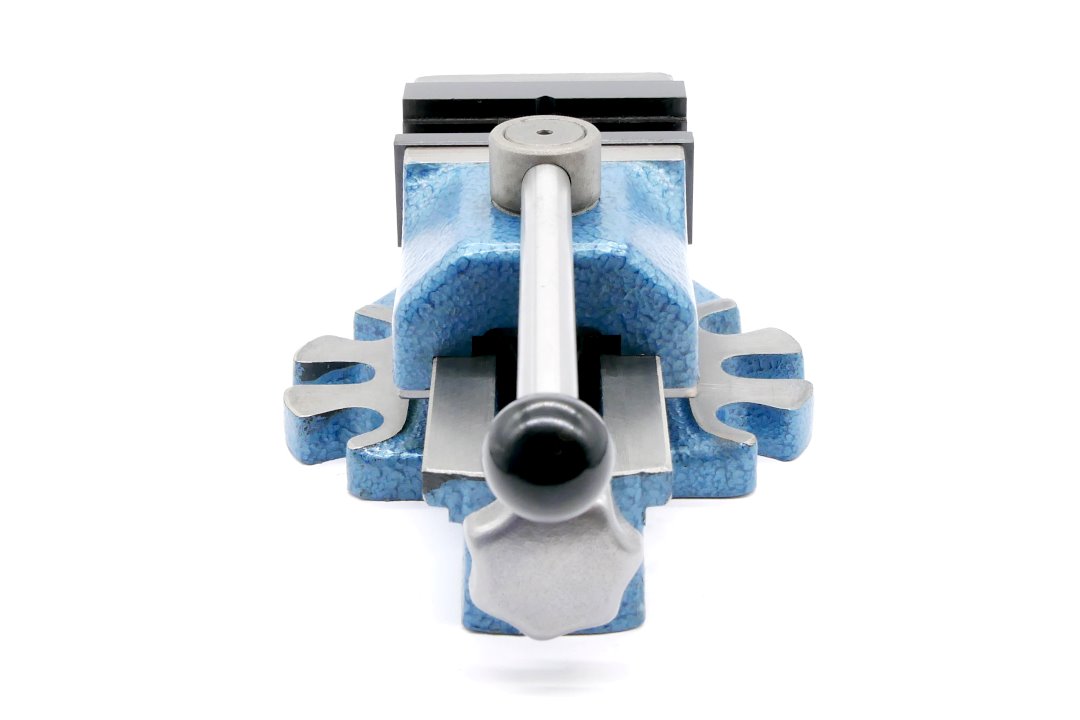

- Szybkie mocowanie przedmiotu realizowane jest za pomocą mechanizmu mimośrodowego.

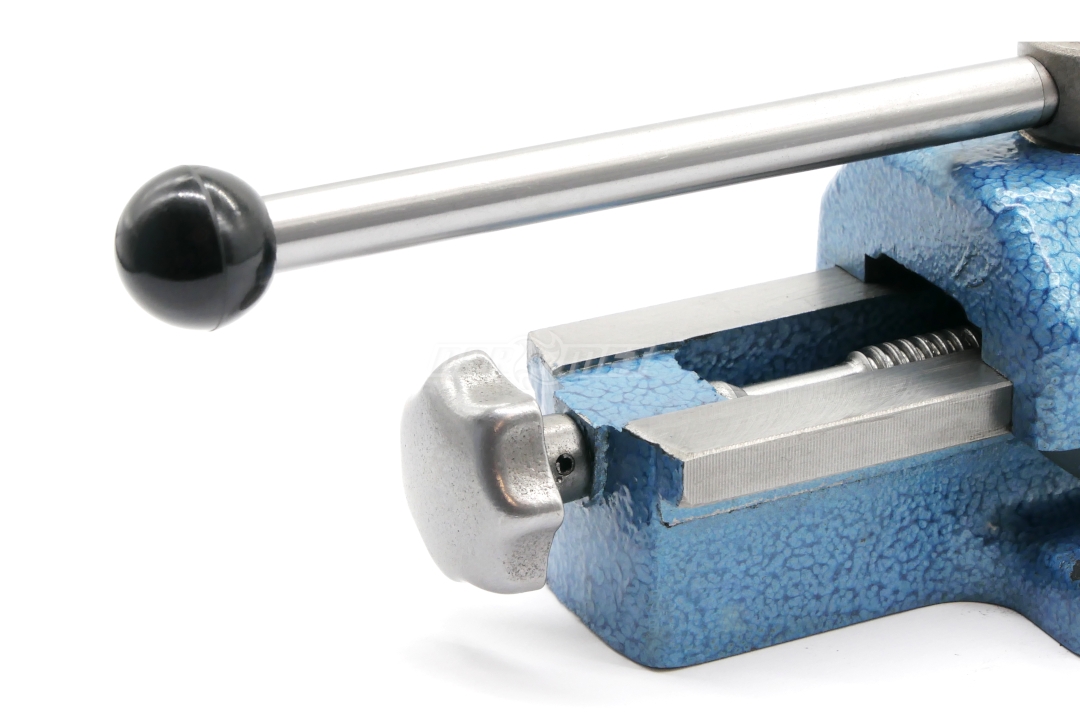

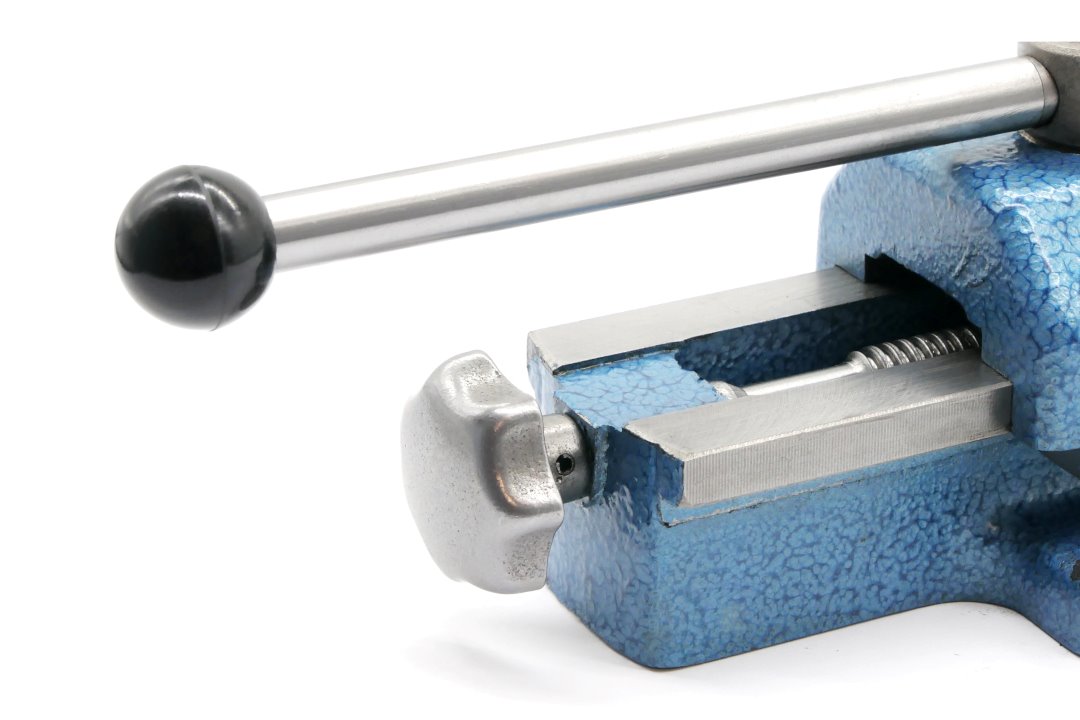

- Wstępnego ustalenia zakresu mocowania dokonuje się pokrętłem śruby pociągowej.
- Korpus i szczęka ruchoma wykonane z wysokiej jakośći odlewów żeliwnych.

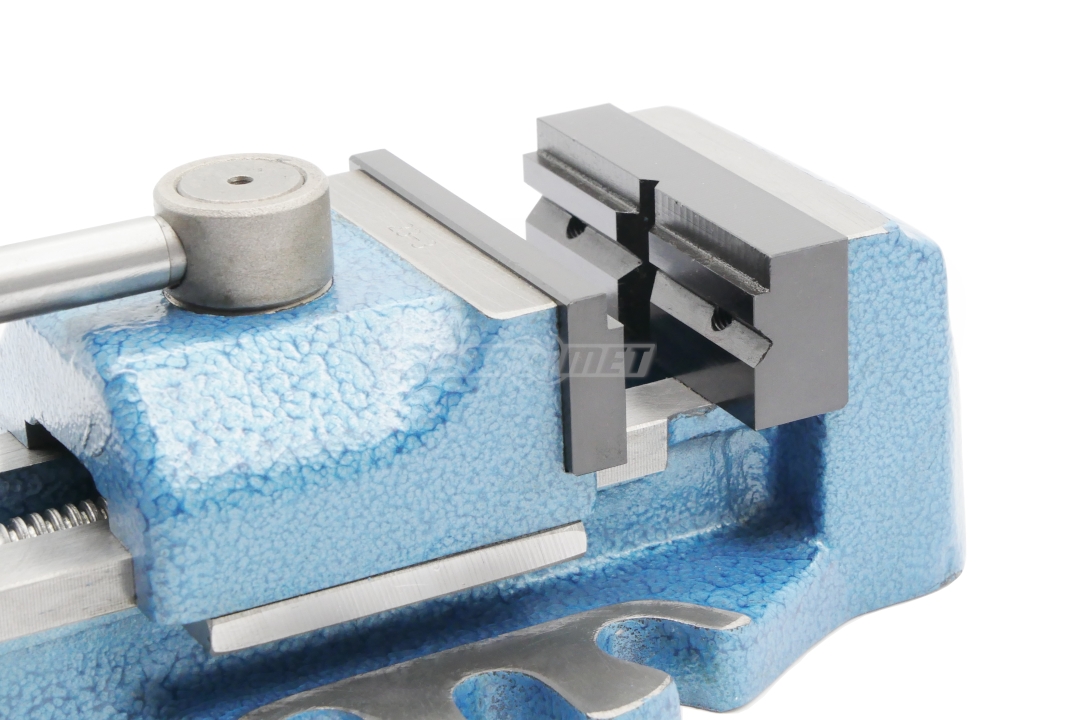

- Wkładka szczękowa z poziomą i pionową pryzmą umożliwia mocowanie wałków i prętów.
- Mechanizm mimośrodowy hartowany i szlifowany.
- Wymienne wkładki szczękowe, hartowane indukcyjnie i czernione.
- Przeznaczone do szybkiego mocowania przedmiotów podczas prac wiertarskich i frezarskich, szczególnie w produkcji seryjnej.

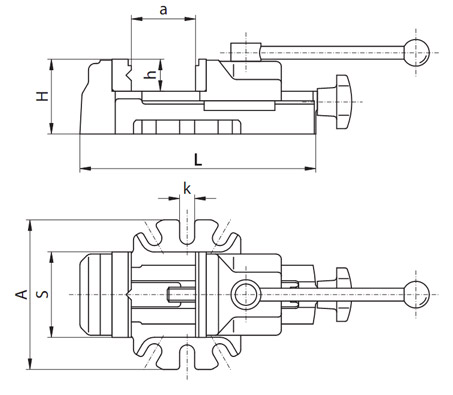

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 80 mm |
| A | 140 mm |
| H | 70 mm |
| L | 220 mm |
| a | 80 mm |
| h | 30 mm |
| k | 14 mm |
| Max. skok szczęki | 4 mm |
| Max. siła mocowania | 800 daN |
| Waga | 5,2 kg |
| Rozstaw śrub | 108 mm |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
