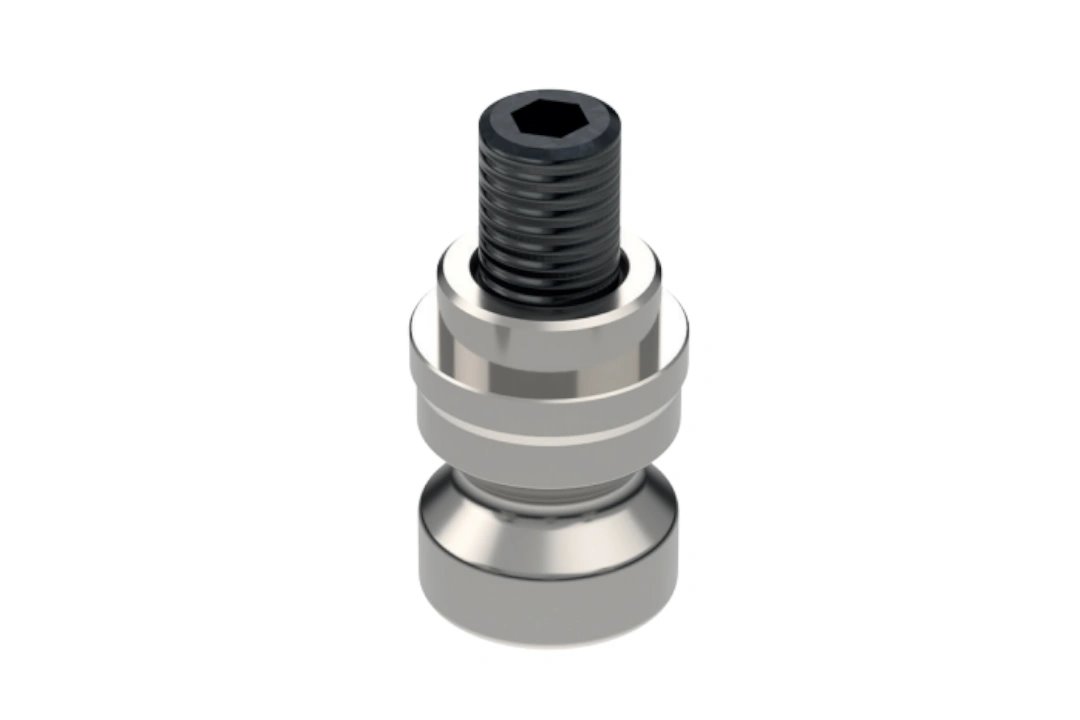

Opis produktu
Właściwości i zastosowanie
- Przeznaczone do mocowania płyt i oprzyrządowania współpracującego z systemami bazowania Zero Point.
- Zapewniają szybki, precyzyjny i powtarzalny montaż elementów na stole obrabiarki.
- Umożliwiają wielokrotne pozycjonowanie płyt mocujących z zachowaniem wysokiej dokładności.
- Kompatybilne z płytami oraz imadłami BISON serii 6650 wyposażonymi w system Zero Point.
- Wykonane z wysokiej jakości stali, odpornej na obciążenia występujące podczas obróbki CNC.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6589-M10 ZP SL |
| Nr produktu | 326000000700 |
| Służy do | 6650-125-160, 6650-125-160 SJ 6650-125-310, 6650-125-310 SJ |
| A | 20 mm |
| B | 22 mm |
| C | 16 mm |
| D | M10 |
| E | 16 mm |
| F | 6 mm |
| f | 0,7 mm |
| G | 22 mm |
| H | 28 mm |
| I | 11 mm |
| J | 18 mm |
| K | 11 mm |
