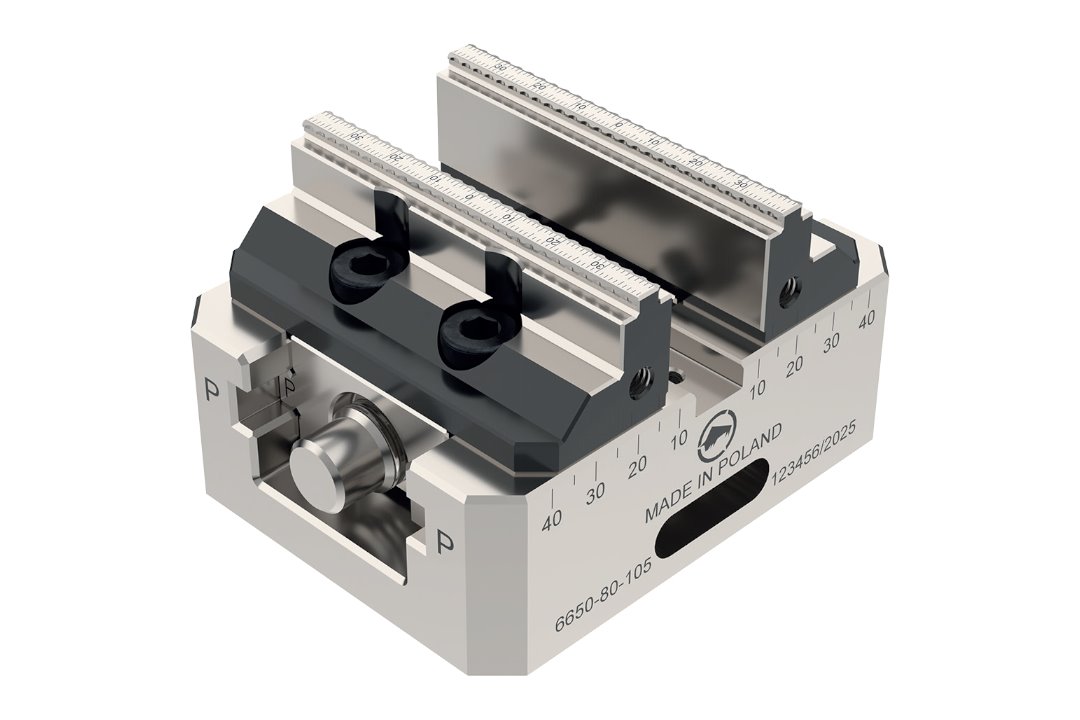

Opis produktu
Właściwości i zastosowanie
- Kompaktowa i symetryczna konstrukcja umożliwia zastosowanie szczególnie w obrabiarkach 5-osiowych.
- Szczęki z ząbkami wgryzającymi pozwalają na mocowanie detalu przy minimalnej powierzchni chwytu (od ok. 3 mm).
- Konstrukcja zapewnia lepszy dostęp narzędzia do wielu stron obrabianego przedmiotu, co umożliwia obróbkę w jednym zamocowaniu.
- Samocentrujące działanie imadła równomiernie rozkłada siłę zacisku na obie szczęki, minimalizując ryzyko deformacji detalu.
- Szeroki zakres mocowania z możliwością jego zwiększenia poprzez odwracanie szczęk.
- Szczęki przystosowane do mocowania materiału surowego oraz obrobionego.
- Możliwość montażu zderzaka bocznego w otworach znajdujących się w szczękach.
- Śruba napędowa ulepszona cieplnie zwiększa trwałość i żywotność mechanizmu.
- W wersji ze szczęką dzieloną możliwe jest stosowanie różnych typów szczęk: miękkich, twardych z ząbkami, pryzmowych oraz do wałków.
- Możliwość montażu szczęki środkowej z pływającą śrubą umożliwia jednoczesne mocowanie dwóch detali.
- Przeznaczone do pracy na centrach obróbczych CNC, w tym maszynach 5-osiowych oraz konfiguracjach 3+2.
- Stosowane w precyzyjnym mocowaniu detali w produkcji jednostkowej i seryjnej.
- Kompatybilne z systemami paletowymi oraz podstawami szybkiego mocowania, np. serii 6589.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6650-125-310 J |
| Nr produktu | 326650233100 |
| S | 125 mm |
| L | 310 mm |
| H | 57 mm |
| A | 125 mm |
| B | 89 mm |
| C | 96 mm |
| D | 16 mm |
| M | M10 |
| a | 6÷230 |
| a1 | 75÷305 |
| h1 | 18 mm |
| h2 | 29 mm |
| m | M8 |
| f | 16 mm |
| w | 15 mm |
| Dokładność centowania | ± 0,02 mm |
| Powtarzalność | 0,005 |
| Siła zacisku | 20 kN |
| Moment obrotowy na kluczu | 100 Nm |
| Rodzaj szczęki | jednolita |
| Szczęka środkowa | SMJ 6650-125 |
| Śruba pływająca | 6650-125-310 |
| Wkładka bazująca | 398267756000 |
| Kołki mocujące | 6589-M10 ZP SL |
| Zderzak | 6650-125 |
| Waga | 14,19 kg |
Wyposażenie dodatkowe:
- Szczęka środkowa i śruba pływajaca
- Wkładka bazująca
- Kołki mocujące
- Zderzak
