Opis produktu
Właściwości i zastosowanie:

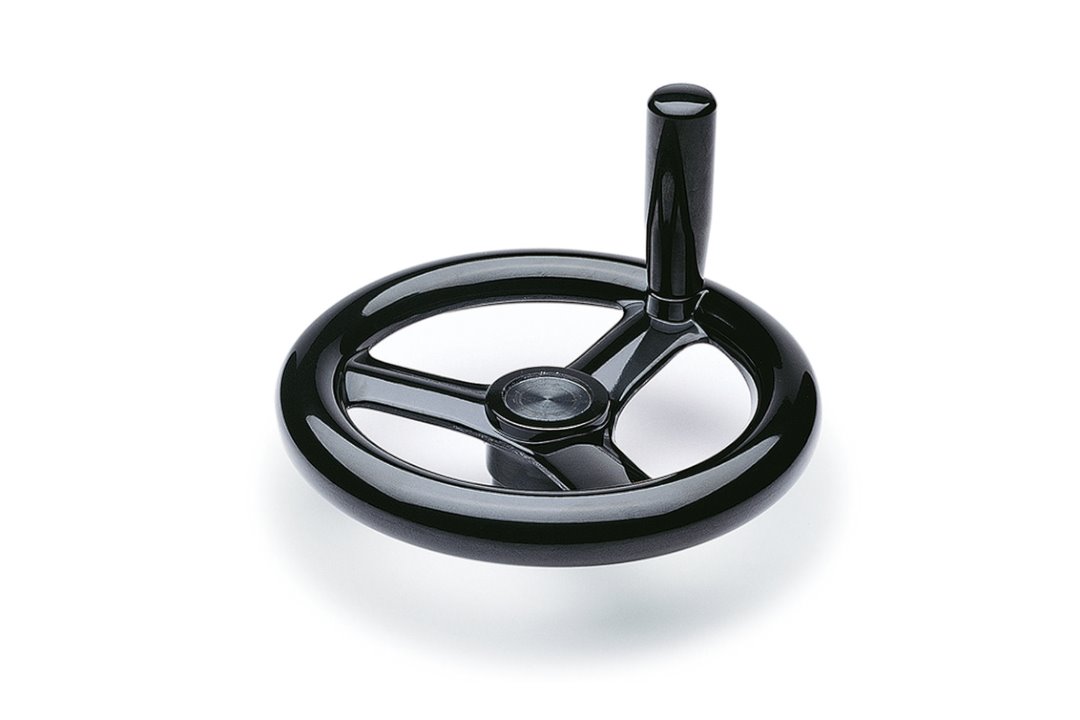

- Typ VR.FP+I z rękojeścią obrotową typ I.301+x z duroplastu, piasta nierozwiercona
- Okrągłe pokrętło z duroplastu na bazie fenolu (PF) o dużej wytrzymałości, dodatkowo wzmocniony
- Piasta stalowa oksydowana na czarno z odkrytym licem, z otworem rozwiercanym H7.

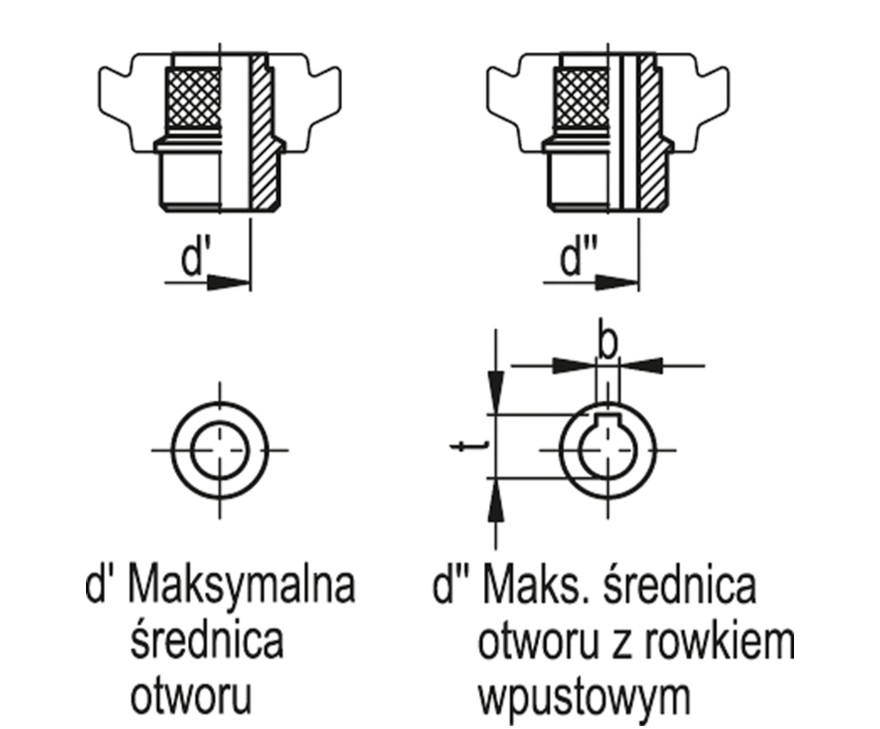

- Otwór do zamontowania pokrętła należy wykonać samemu nie przekraczając wartości opisanych jako d'(otwór bez rowka wpustowego) oraz d"(otwór z rowkiem wpustowym)

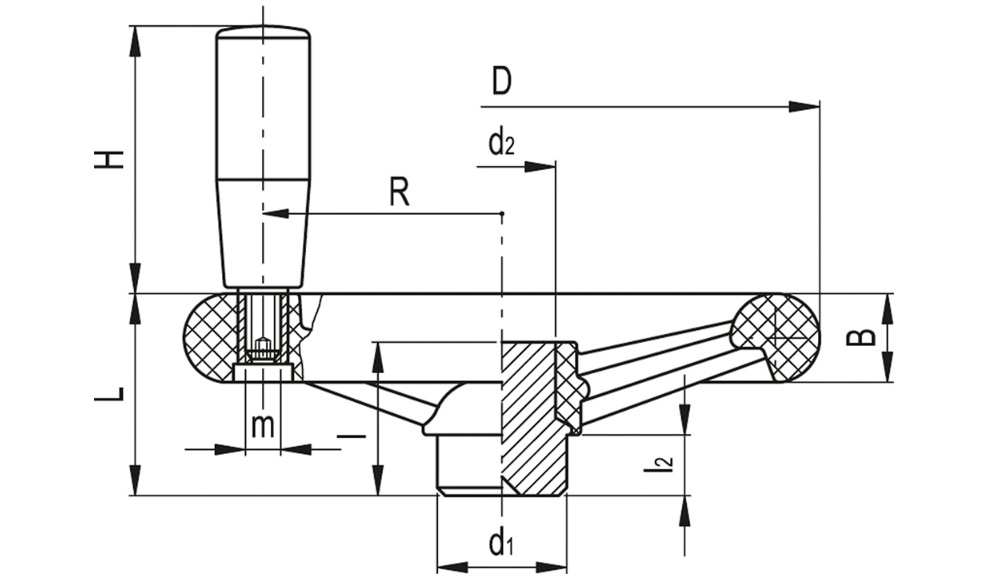

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | VR.375 FP+I |
| D | 375 mm |
| L | 108 mm |
| B | 40 mm |
| d1 | 58 mm |
| d2< | 58 mm |
| l | 77 mm |
| l2 | 26 mm |
| H | 100 mm |
| m | M 12 |
| R | 160 mm |
| d' | 45 mm |
| d" | 40 mm |
| t | 43,3 mm |
| b | 12 mm |
| Maksymalny moment skręcający | 1450 Nm |
| Odporność na uderzenia | 70 J |
| Waga | 4,049 kg |
Warianty:
- Typ VR.FP-A bez rękojeści, piasta rozwiercona
- Typ VR.FP+I-A z rękojeścią obrotową typ I.301+x z duroplastu, piasta rozwiercona
- Typ VR.FP bez rękojeści, piasta nierozwiercona
- Typ VR.FP+I z rękojeścią obrotową typ I.301+x z duroplastu, piasta nierozwiercona
