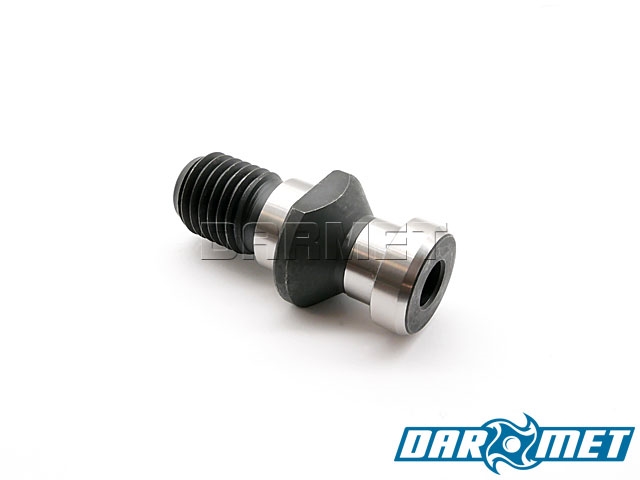

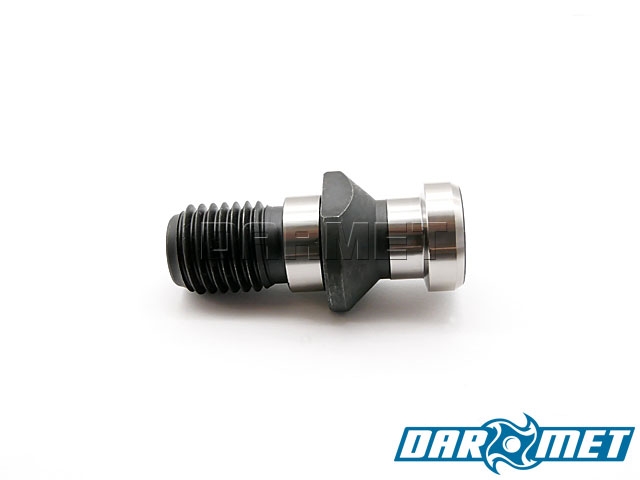

Końcówka ściągająca (grzybek) przelotowa do DIN69871 SK50-A 74mm
Długość [mm] | 74 |
Przelot | tak |
Rozmiar stożka / rozmiar gwintu | 50 / M24 |
Opis produktu
Właściwości i zastosowanie:
- Ściągacz DIN69872 do uchwytów DIN69871 (DIN 50).
- Końcówka ściągająca zwana też grzybkiem jest elementem gwintowanymi, który umożliwia zamocowanie oprawki narzędziowej DIN69871 we wrzecionie obrabiarki CNC.

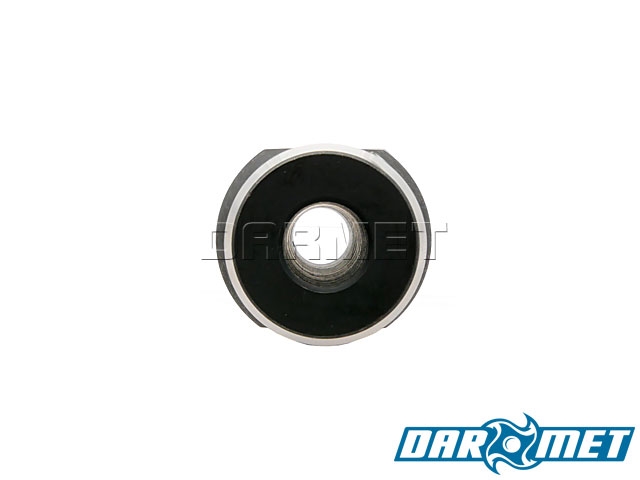

- Wykonanie z otworem przelotowym.
- Grzybek ten umożliwia automatyczną wymianę oprawki w maszynie.
Dane techniczne:
Parametr | Wartość |
---|---|
DIN69871 | DIN50 |
L | 74 mm |
L2 | 25 mm |
D | 25 mm |
D1 | 21 mm |
D2 | 28 mm |
L1 | 34 mm |
S | 29,6 mm |
M | M24 |
d1 | 11,2 mm |
kod produktu | DM406_PS50.L74.DINA |
