Opis produktu
Wartości i zastosowanie:

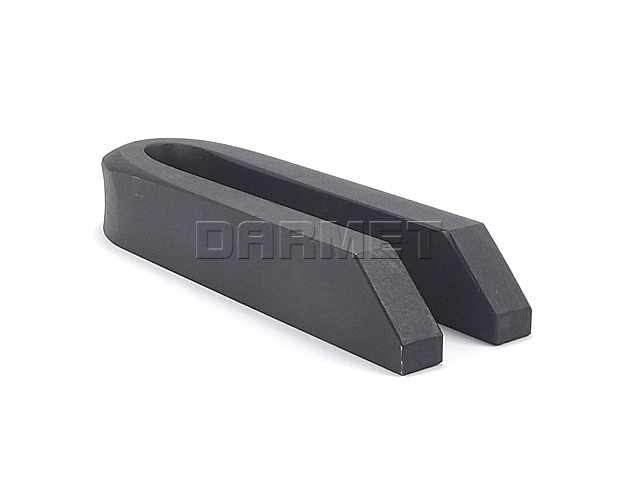

- Łapa dociskowa widlasta RLH wykonana wg DIN 6315B.
- Rozwidlony kształt pozwala na docisk przedmiotów o złożonej konstrukcji.
- Łapa przystosowana pod śruby M20 i M22.
- Materiał: 1.1191, twardość: 32-35 HRC.
- Uwaga: śruby teowe, podkładki i nakrętki należy zamówić osobno.
Przykład zastosowania łapy widlastej
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 40 mm |
| b1 | 22,5 mm |
| b2 | 62 mm |
| b3 | 20 mm |
| b4 | 10 mm |
| Śruba teowa | M20 - M22 |
| L1 | 315 mm |
