Opis produktu
Właściwości i zastosowanie:

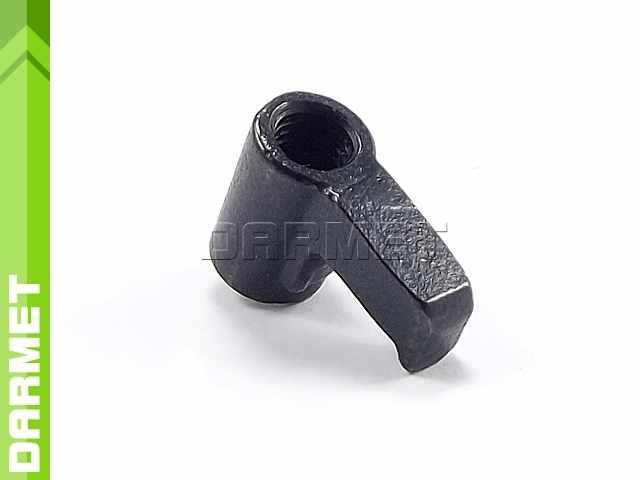

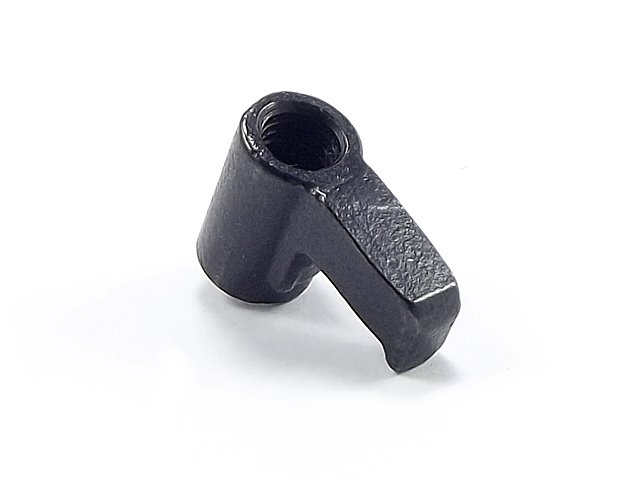

- Łapa mocująca CPM dociska płytkę skrawającą w gnieździe oprawki nożowej
- Dokręcana jest za pomocą śruby mocującej SCM
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Gwint | M6 |
System mocowania M
| Łapa mocująca CPM2114 pasuje do noży tokarskich składanych | |
|---|---|
| zewnętrznych: | wewnętrznych: |
| MCLNR/L 2525M16 | S16Q-MDQNR/L15 |
| MCLNR/L 3225P16 | S20Q-MDQNR/L15 |
| MCLNR/L 3232P16 | S25R-MDQNR/L15 |
| MCBNR/L 2525M16 | S32S-MDQNR/L15 |
| MCBNR/L 3225P16 | S40T-MDQNR/L15 |
| MCBNR/L 3232P16 | S20Q-MDUNR/L15 |
| MCKNR/L 2525M16 | S25R-MDUNR/L15 |
| MCKNR/L 3225P16 | S32S-MDUNR/L15 |
| MCKNR/L 3232P16 | S40T-MDUNR/L15 |
| MDJNR/L 2020K1504 | S25R-MDZNR/L15 |
| MDJNR/L 2525M1504 | S32S-MDZNR/L15 |
| MDJNR/L 3232P1504 | S40T-MDZNR/L15 |
| MDJNR/L 2020K1506 | |
| MDJNR/L 2525M1506 | |
| MDJNR/L 3232P1506 | |
| MDPNN 2020K1504 | |
| MDPNN 2525M1504 | |
| MDPNN 3232P1504 | |
| MDPNN 2020K1506 | |
| MDPNN 2525M1506 | |
| MDPNN 3232P1506 | |
| MDQNR/L 2020K1504 | |
| MDQNR/L 2525M1504 | |
| MDQNR/L 3232P1504 | |
| MDQNR/L 2020K1506 | |
| MDQNR/L 2525M1506 | |
| MDQNR/L 3232P1506 | |
| MSBNR/L 2525M15 | |
| MSBNR/L 3232P15 | |
| MSRNR/L 2525M15 | |
| MSRNR/L 3232P15 | |
| MSKNR/L 2525M15 | |
| MSKNR/L 3232P15 | |
| MSDNN 2525M15 | |
| MSDNN 3232P15 | |
| MSSNR/L 2525M15 | |
| MSSNR/L 3232P15 | |
| MTGNR/L 2525M22 | |
| MTGNR/L 3232P22 | |
| MTJNR/L 2525M22 | |
| MTJNR/L 3232P22 | |
| MTJNR/L(B) 2525M22B | |
| MTJNR/L(B) 3232P22B | |
| MTFNR/L 2525M22 | |
| MTFNR/L 3232P22 | |
| MTQNR/L 2525M22 | |
| MTQNR/L 3232P22 | |
