Opis produktu
Właściwości i zastosowanie:

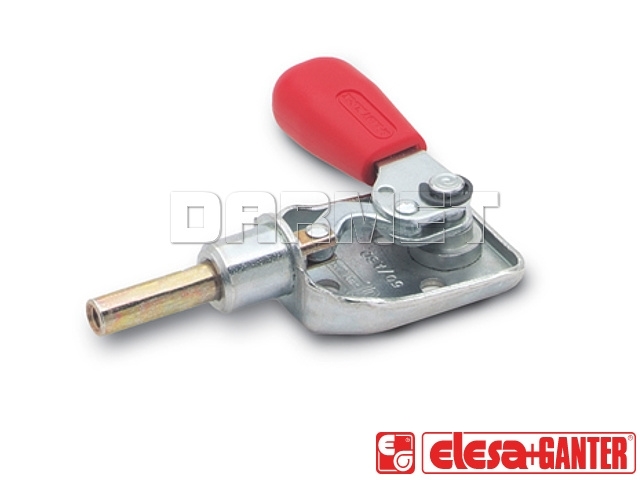

- Napinacz suwakowy ciągnąco-pchający
- Wykonanie ASD: wysuwanie trzpienia poprzez obrót dźwigni w lewą stronę
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Popychacz i panewka prowadząca: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
Dane techniczne:
| Parametr | Watrość | Jedn. |
|---|---|---|
| a | 10 | mm |
| b | 17.5 | mm |
| d1 | 6.5 | mm |
| d2 | M4 | |
| d3 | 12 | mm |
| d4 | 4.3 | mm |
| h1 ~ | 45.2 | mm |
| h2 | 30.5 | mm |
| l1 | 73 | mm |
| l2 ~ | 64.5 | mm |
| l3 | 33 | mm |
| l4 | 21 | mm |
| m1 | 16 | mm |
| m2 | 16 | mm |
| m3 | 8 | mm |
| tmin | 42.5 | mm |
| Skok | 16 | mm |
|
Siła przytrzymania |
800 | N |
| Waga | 60 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
