Opis produktu
Właściwości i zastosowanie:

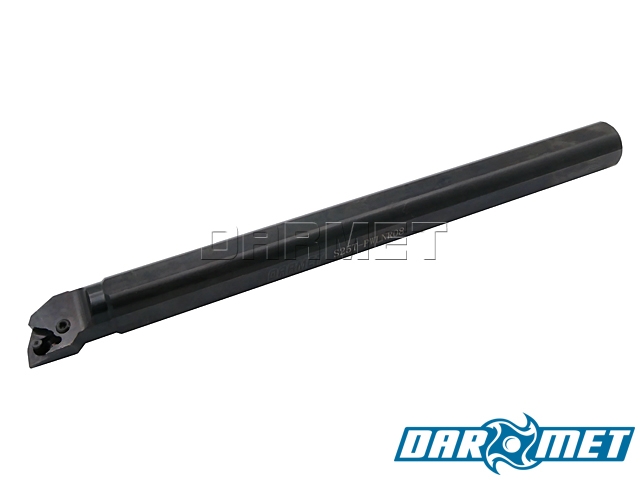

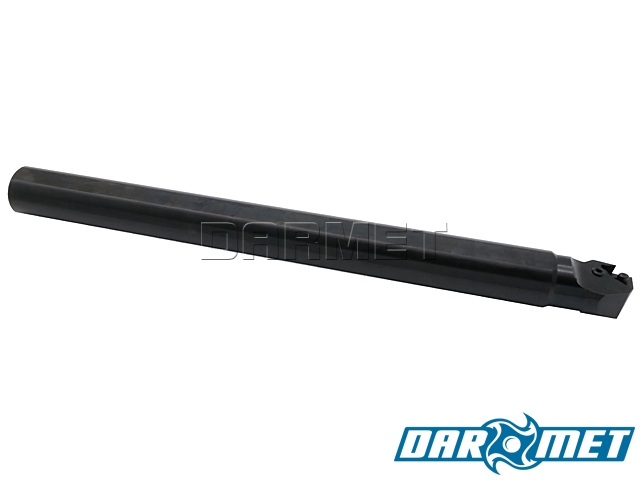

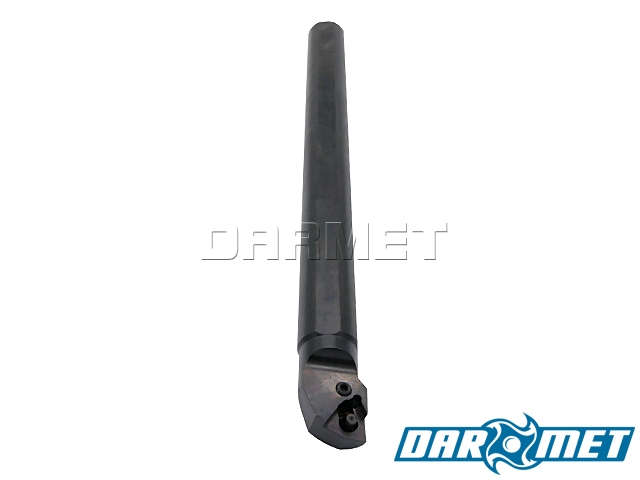

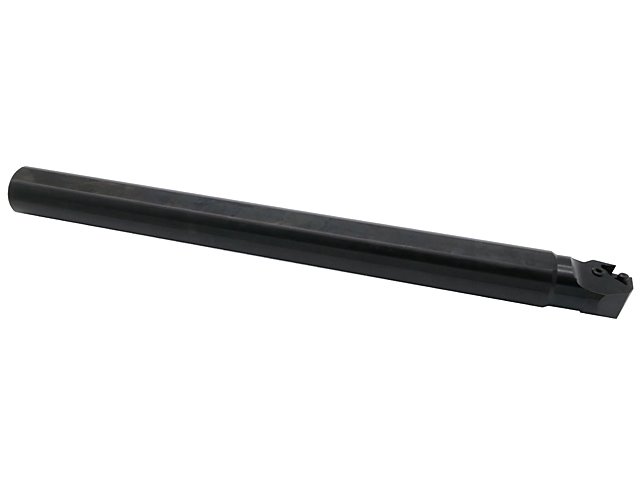

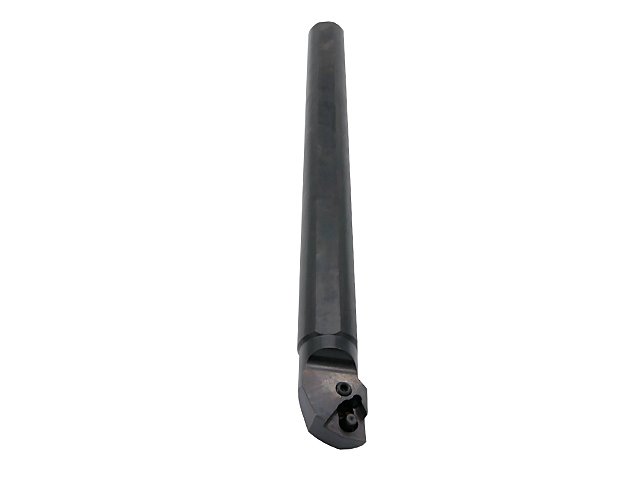

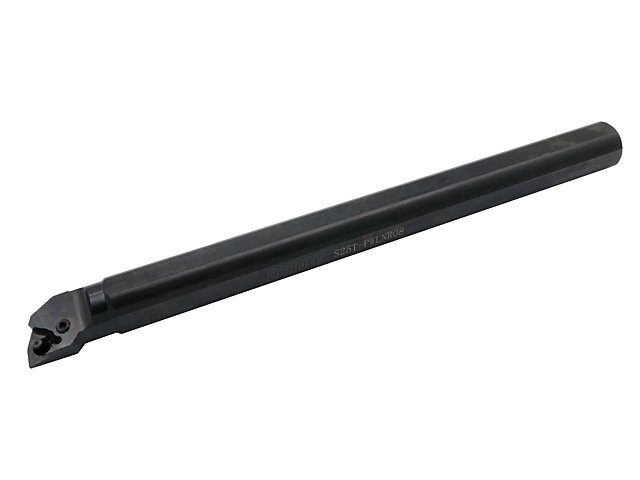

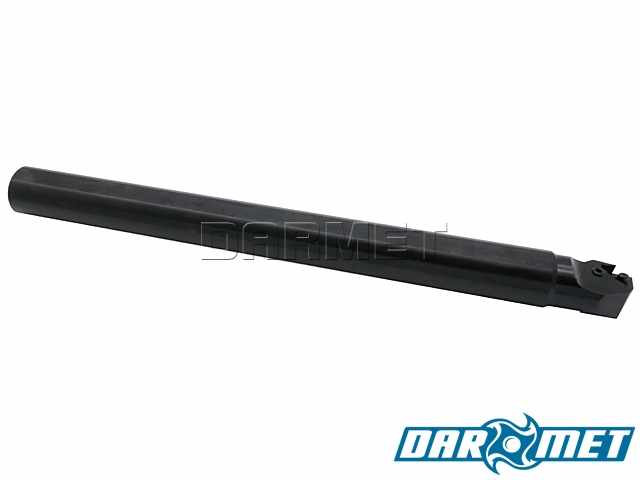

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- Stosowany przy obróbce średnio dokładnej.
- System mocowania płytek: P, czyli nakładanie płytki skrawającej z otworem cylindrycznym na kołek i dociskanie jej do wewnętrznej ściany gniazda.
- Typ mocowanej płytki: WN..0804.. (WNMG, WNMP).
- Kąt przystawienia oprawki: 95°.
-
Zastosowane akcesoria:
- Śruba mocująca: SSP0613,
- Klucz: WR02,5S,
- Dźwignia kątowa: LVP4A
- Wytaczaki można mocować można mocować w oprawkach VDI typu E1 lub uchwytów z gniazdem cylindrycznym do imaków.
Operacje:

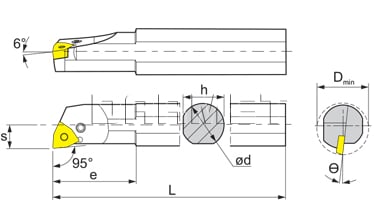

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S25T PWLNR08 |
| Dmin | 32 mm |
| d | 25 mm |
| L | 200 mm |
| s | 17 mm |
| Ө | -13° |
| e | 45 mm |
| h | 23 mm |
| Płytka | WN..0804.. |
