Opis produktu
Właściwości i zastosowanie:

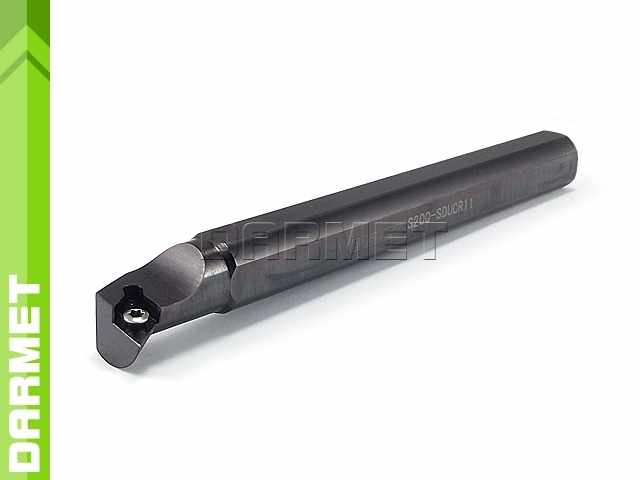

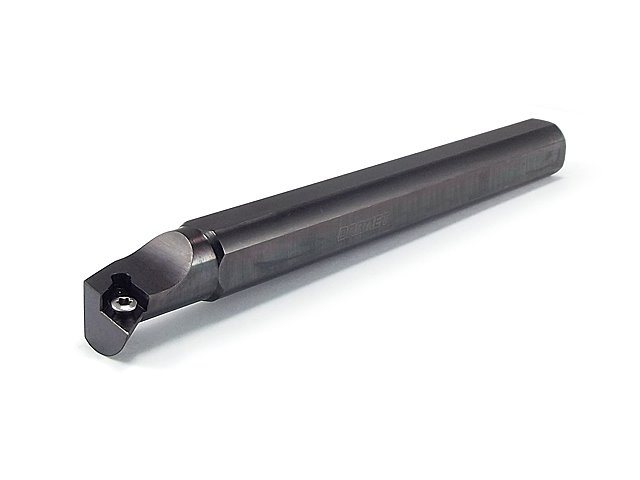

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: S.
- Typ mocowanej płytki: DCMT 11T3..
- Kąt przystawienia oprawki: 93°.
- Trzonek noża ulepszony cieplnie do 40 - 45 HRC.
- Śruba mocująca i klucz w zestawie.
- Wytaczaki można mocować można mocować w oprawkach VDI typu E1 lub uchwytów z gniazdem cylindrycznym do imaków.
Wytaczanie otworów:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S20Q SDUCR11 |
| Dmin | 25 mm |
| ød | 20 mm |
| h | 18 mm |
| L | 180 mm |
| s | 13 mm |
| θ | -6° |
| e | 40 mm |
| Płytka | DC_T 11T3__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Klucz |
|---|---|
| SSSM4x8 | WR15T |
