Opis produktu

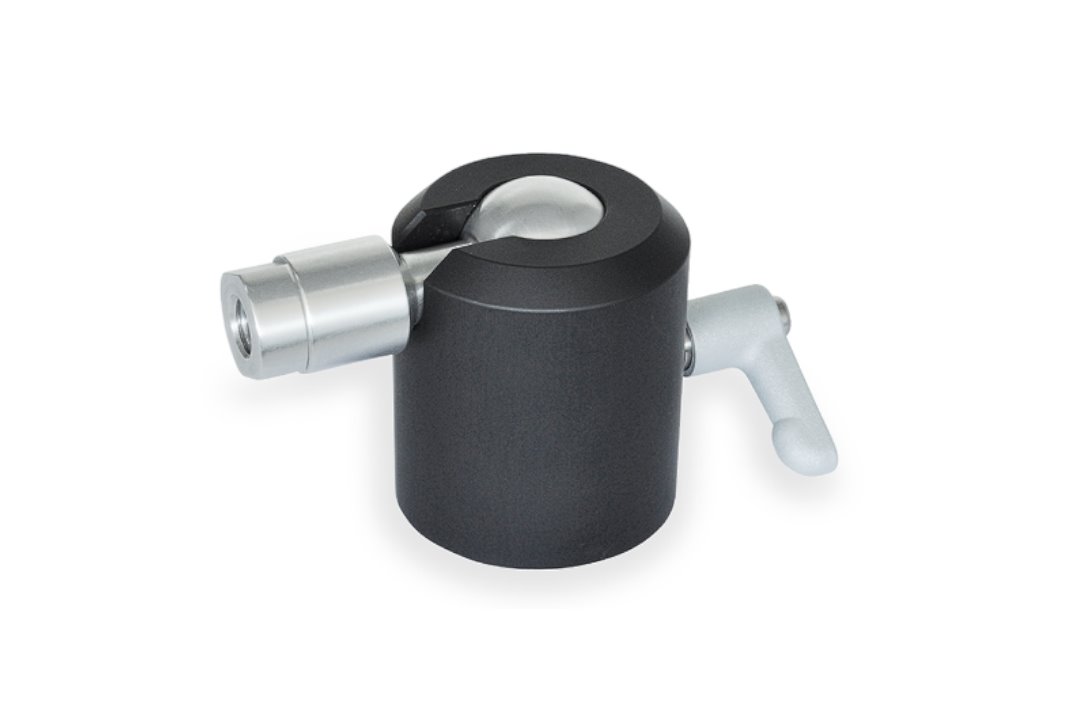

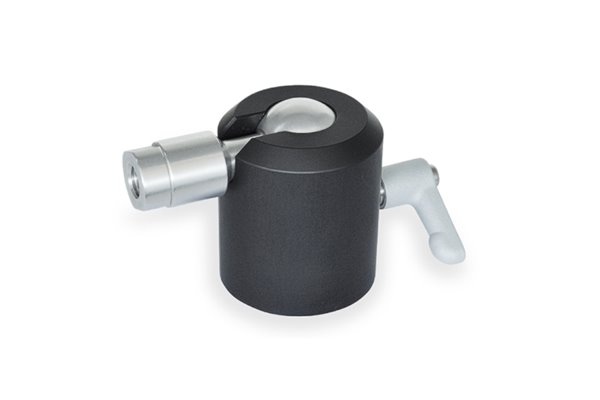

Właściwości i zastosowanie:
- Wykonanie A-1: przegub kulowy z gwintem wewnętrznym, blokowany rękojeścią nastawną – szybka regulacja bez użycia narzędzi, szczególnie praktyczna przy częstym ustawianiu i blokowaniu przegubu.
- Obudowa: aluminium anodowane na kolor czarny. Podstawa i kula: aluminium, kolor naturalny.
- Rękojeść nastawna: odlew cynkowy, powłoka epoksydowa w kolorze srebrnym RAL 9006, mat. Korpus z trzpieniem gwintowanym i śruba łącząca: stal nierdzewna AISI 303.
- Umożliwia precyzyjną, bezstopniową i płynną regulację położenia – do ustawiania skanerów, kamer, oświetlenia, monitorów oraz innych elementów wymagających stabilnego pozycjonowania.
- Zakres regulacji: obrót kuli o 360° oraz odchylenie do 90° względem osi pionowej.
- Skuteczny mechanizm blokujący pozwala uzyskać dużą siłę mocowania przy stosunkowo niewielkim momencie dokręcania.
- Zalecany moment dokręcania: 1,5 Nm. Wynikowy moment blokady kuli: około 4,5 Nm.
- Po zablokowaniu przegub jest zabezpieczony zarówno przed zmianą kąta odchylenia, jak i przed obrotem.
- Montaż od dołu przez otwór gwintowany d5 albo od góry za pomocą kołnierza montażowego GN 784.1 z trzema otworami przelotowymi (kołnierz zamawiany osobno).
- Powierzchnie styku kuli muszą być wolne od smaru. Przekroczenie zalecanego momentu dokręcania zwiększa siłę docisku, ale może przyspieszyć zużycie lub uszkodzić mechanizm blokujący.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 784-23-M4-A-1-ELS |
| Gwint wewnętrzny | M4 |
| d 1 | 23 mm |
| d 2 | M 4 |
| d 5 | M 5 |
| d 6 | 14 mm |
| d 7 | 11 mm |
| d 8 | 2,5 mm |
| h 1 | 26,6 mm |
| h 2 | 21,7 mm |
| h 3 | 10,6 mm |
| k | 32 mm |
| l 2 | 22 mm |
| m | 7 mm |
| r 1 | 17,3 mm |
| Rozmiar klucza A/F 1 | 9 mm |
| Zalecany moment dokręcania | 1,5 Nm |
| Moment blokady kuli | 4,5 Nm |
| Waga | 0,044 kg |
Dostępne wykonania GN 784:
- Typ A: przegub kulowy z gwintem wewnętrznym
- A-1: z gwintem wewnętrznym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
- A-2: z gwintem wewnętrznym, blokowanie wkrętem dociskowym.
- Typ B: przegub kulowy z trzpieniem gwintowanym
- B-1: z trzpieniem gwintowanym, blokowanie rękojeścią nastawną – szybka regulacja bez użycia narzędzi.
- B-2: z trzpieniem gwintowanym, blokowanie wkrętem dociskowym.
