Opis produktu
Właściwości i zastosowanie:
- Materiał: wysokowytrzymała stal stopowa hartowana, precyzyjnie szlifowana i dynamicznie wyważana
- Chłodzenie: możliwość pracy z chłodzeniem zewnętrznym (wersje z kanałem centralnym dostępne w zależności od wykonania)
- Wyważenie: G2.5 / 25 000 obr./min – oprawka przystosowana do obróbki wysokoobrotowej HSC
- Tolerancja bicia promieniowego: ≤ 0,003 mm względem bazy K (stożek chwytu HSK-A)

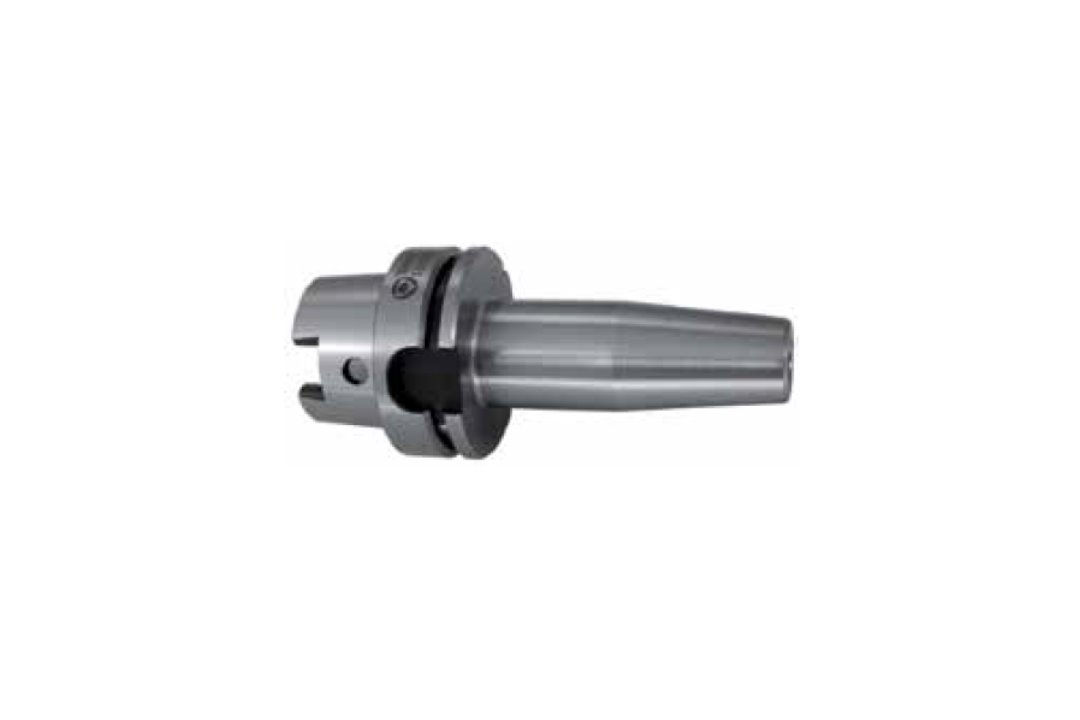

- Oprawka termokurczliwa DIN 69893-A (HSK-A) przeznaczona do mocowania frezów trzpieniowych VHM i HSS z chwytem walcowym metodą skurczu cieplnego (Shrink Fit)
- Typ 7634 zapewnia podwójny styk (stożkowy + czołowy), co znacząco zwiększa sztywność układu narzędzie–wrzeciono
- Dzięki konstrukcji HSK-A oprawka charakteryzuje się mniejszą masą, lepszą stabilnością przy wysokich obrotach oraz wyższą powtarzalnością osiową
- Szczególnie polecany do nowoczesnych centrów CNC, obróbki precyzyjnej, wykańczającej oraz pracy z dużą dynamiką wrzeciona
- Technologia Shrink Fit eliminuje tuleje i śruby dociskowe, zapewniając maksymalną koncentrację, lepsze tłumienie drgań i wysoką trwałość narzędzia
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | HSK-A63 |
| D1 | 16 mm |
| A | 160 mm |
| L1 | 50 mm |
| D2 | 27 mm |
| D3 | 34 mm |
| Kod produktu | 0642 176 342 302 |
