Opis produktu
Właściwości i zastosowanie:

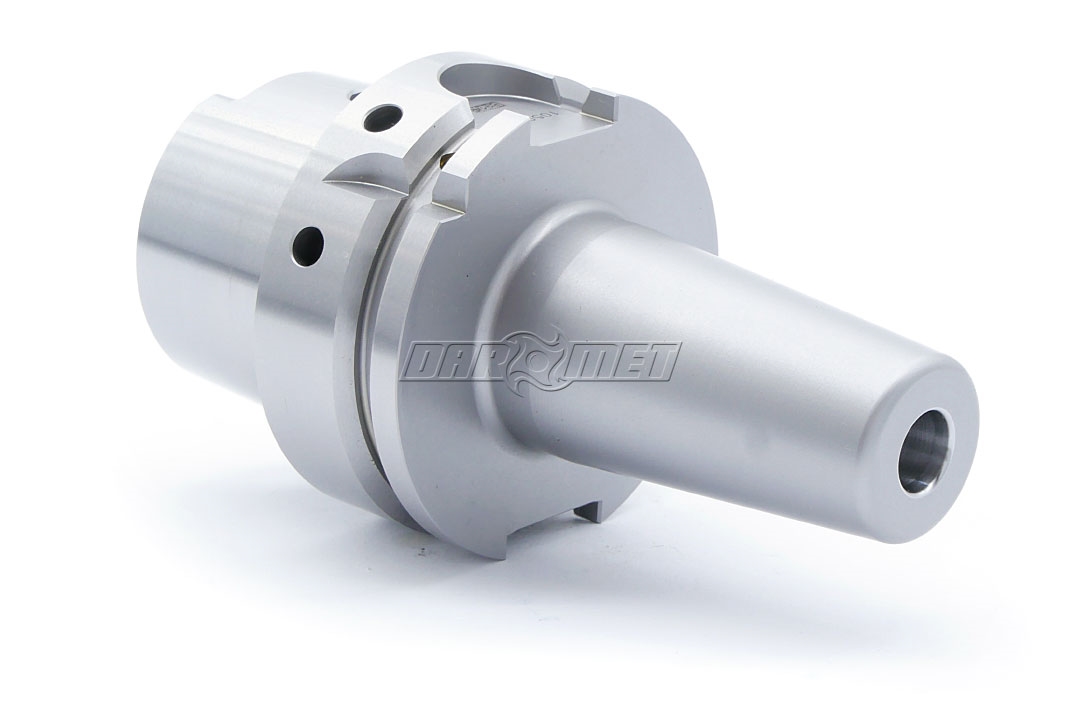

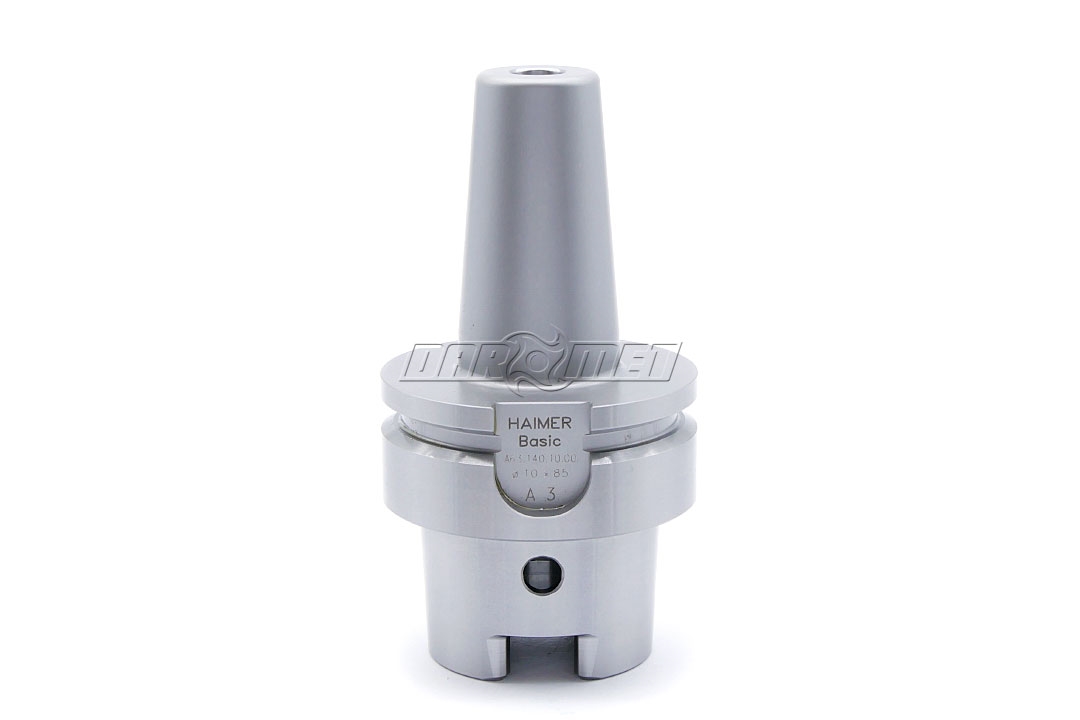

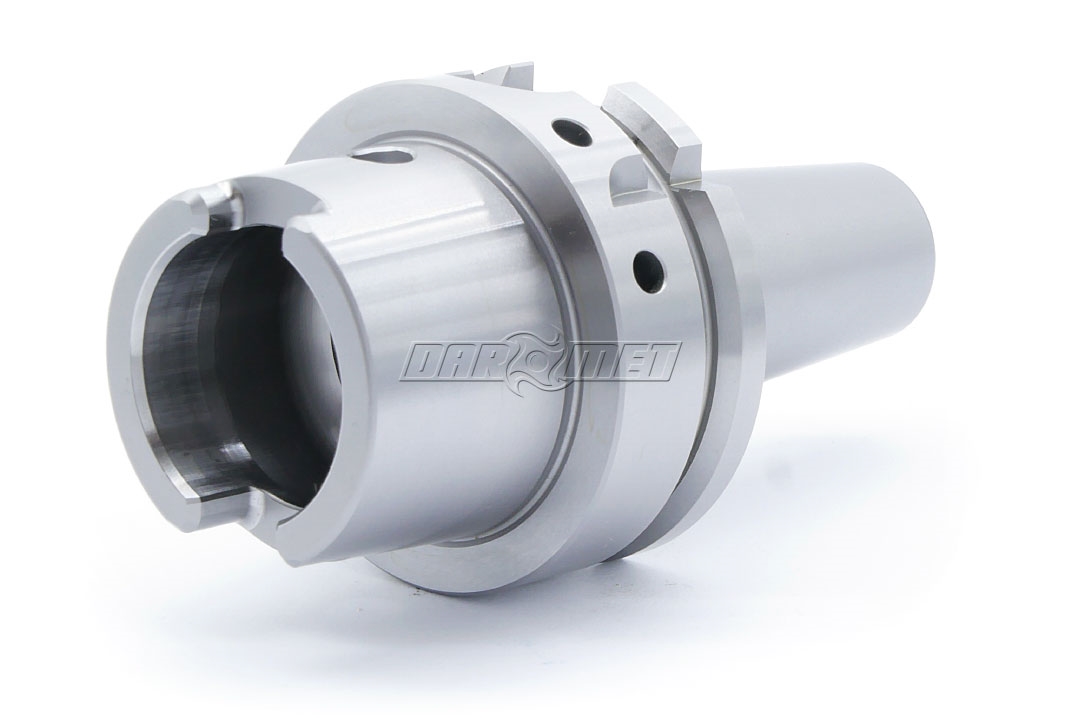

- Uchwyt termokurczliwy Basic z chwytem HSK-A63 do standardowej obróbki.
- Oprawka wykonana ze stali żaroodpornej do pracy na gorąco.
- Linia Basic jest najczęściej używana w obróbce metali i innych materiałów w zakresie średnicy narzędzia 6 - 25 mm.
- Oprawka termokurczliwa HSK-A63 do mocowania narzędzi HSS oraz pełnowęglikowych (VHM) z chwytem walcowym o średnicy 10 mm.
- Uchwyt do mocowania narzędzi z chwytem walcowym o tolerancji H6.
- Wersja urządzenia krótka, o długości 85 mm
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Zapewnia tolerancję bicia do 0,003 mm (mierzone w odległości 3xD od czoła oprawki).
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Tolerancja stożka AT3
- Nagrzewana smukła końcówka umożliwia dotarcie do szczelin o niewielkich rozmiarach.
- Oprawka jest dostarczana z śrubą mocującą.
- Wszystkie powierzchnie funkcyjne uchwytu są precyzyjnie obrobione.
- Żywotność: 3000 cykli
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki
- Do obkurczania narzędzi najlepiej stosować urządzenia systemu technologii termokurczliwej Haimer Power Clamp
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | HSK-A63 |
| D1 | 10 mm |
| D2 | 24 mm |
| D3 | 32 mm |
| A | 85 mm |
| L | 42 mm |
| Kod produktu | A63.140.10.00 |
Chwyt HSK (DIN 69893) - informacje techniczne
Technologia mocowania termokurczliwego
