Opis produktu
Właściwości i zastosowanie:

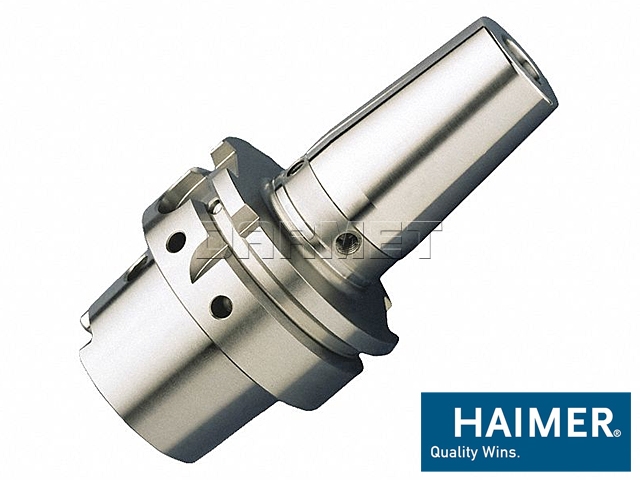

- Oprawka termokurczliwa do mocowania narzędzi HSS i pełnowęglikowych (VHM) z chwytem walcowym o średnicy 5 mm
- Oprawka wykonana ze stali żaroodpornej do pracy na gorąco
- Tolerancja chwytu h6
- Bicie 0,003 mm mierzone w odległości 3xD od czoła oprawki
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obrotów/min.
- Żywotność: 3000 cykli
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki
- Do obkurczania narzędzi najlepiej stosować urządzenia systemu technologii termokurczliwej Haimer Power Clamp
- * Bez śruby regulującej przepływ chłodziwa, bez otworów gwintowanych do wyważania za pomocą śrub, z rowkami wzdłuż otworu mocującego do chłodzenia z zewnątrz
Zalety:
- Małe bicie (< 3 μm)
- Ekstremalny moment dociskowy dzięki wysokiemu naciskowi w otworze dociskowym
- Mała fazka
- Forma dynamiczna: Wzmocniony trzpień przy długich uchwytach narzędziowych. Kompromis pomiędzy smukłością a sztywnością.
- System chłodzenia Cool Jet (na zamówienie)
- Otwory gwintowane do łatwego i szybkiego wyważania za pomocą śrub
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Chwyt | HSK-A40 | |
| D1 | 5 | mm |
| D2 | 10 | mm |
| D3 | - | mm |
| A | 60 | mm |
| L | 15 | mm |
| Kod produktu | A40.140.05 |
Chwyt HSK (DIN 69893) - informacje techniczne
Technologia mocowania termokurczliwego
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
