Opis produktu

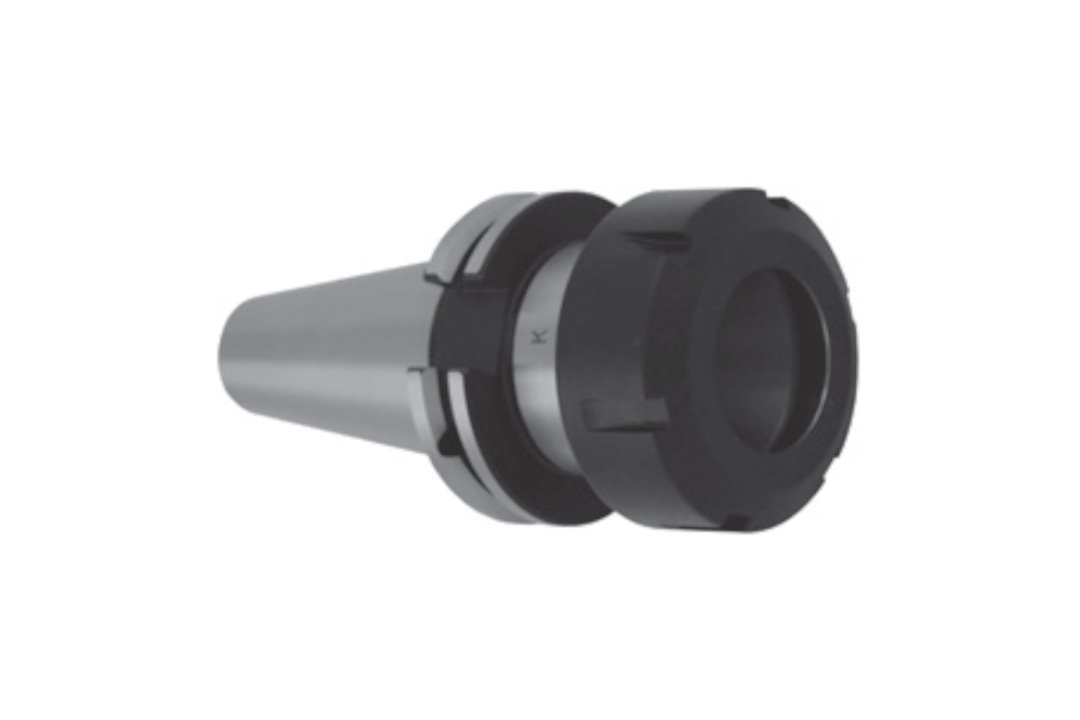

<h2>Właściwości i zastosowanie:</h2> <ul> <li><strong>Materiał</strong>: wysokowytrzymała stal stopowa hartowana i precyzyjnie szlifowana – zapewnia dużą sztywność oraz długą żywotność oprawki</li> <li><strong>Interfejs</strong>: DIN 69871-AD (Double Contact) – podwójny styk stożkowy i czołowy zwiększający stabilność oraz dokładność pozycjonowania w wrzecionie</li> <li><strong>Typ</strong>: oprawka zaciskowa ER (DIN 6499) do narzędzi z chwytem walcowym VHM i HSS</li> <li><strong>Wyważenie</strong>: G2.5 / 25 000 obr./min – przystosowana do obróbki wysokoobrotowej oraz dynamicznej pracy CNC</li> <li><strong>Dokładność mocowania</strong>: wysoka współosiowość i powtarzalność, redukcja bicia promieniowego oraz poprawa jakości powierzchni</li> <li><strong>Nakrętka ER 9833</strong>: w standardowym wyposażeniu – precyzyjna nakrętka zapewniająca równomierny docisk tulejki, stabilne mocowanie narzędzia oraz bezpieczną pracę przy wysokich obrotach</li> <li><strong>Konstrukcja</strong>: solidny korpus oraz precyzyjna nakrętka ER zapewniają równomierny docisk tulejki i pewne trzymanie narzędzia</li> <li><strong>Zastosowanie</strong>: frezowanie, wiercenie, rozwiercanie i gwintowanie w stali, żeliwie oraz materiałach nieżelaznych</li> <li>Szczególnie polecana do centrów obróbczych CNC wymagających uniwersalnego, precyzyjnego i stabilnego systemu mocowania narzędzi trzpieniowych</li> </ul> <h2>Dane techniczne:</h2> <p><img alt="trzpień frezarski" src="/7617-ob1.jpg" style="height: 282px; width: 500px;" /></p> <table class="sklep"> <tbody> <tr> <th>Parametr</th> <th>Wartość</th> </tr> <tr class="even"> <td>Chwyt K 7:24</td> <td>50 DC</td> </tr> <tr> <td>Tulejka</td> <td>ER40</td> </tr> <tr class="even"> <td>A</td> <td>80 mm</td> </tr> <tr> <td>Zakres</td> <td>2-26</td> </tr> <tr class="even"> <td>D</td> <td>63 mm</td> </tr> <tr> <td>Nakrętka</td> <td>9833-40</td> </tr> <tr class="even"> <td>Kod produktu</td> <td>0642 176 178 555</td> </tr> </tbody> </table> <p> </p> <h3>Chwyt stożkowy 7:24 Double contact - wymiary</h3> <img alt="chwyt 7-24" src="/ZMK-Chwyt-7-24.jpg" style="height: 278px; width: 600px;" /> <table class="sklep"> <tbody> <tr> <th>Parametr</th> <th>Wartość</th> </tr> <tr class="even"> <td>K 7:24</td> <td>50</td> </tr> <tr> <td>a</td> <td>1,5 mm</td> </tr> <tr class="even"> <td>b H12</td> <td>25,7 mm</td> </tr> <tr> <td>d<sub>1</sub></td> <td>69,85 mm</td> </tr> <tr class="even"> <td>d<sub>2</sub></td> <td>M 24</td> </tr> <tr> <td>d<sub>3</sub>H7</td> <td>25 mm</td> </tr> <tr class="even"> <td>d<sub>5</sub>H7</td> <td>107,25 mm</td> </tr> <tr> <td>d<sub>6</sub></td> <td>97,5 mm</td> </tr> <tr class="even"> <td>d<sub>8</sub>max.</td> <td>80 mm</td> </tr> <tr> <td>f<sub>3</sub></td> <td>17,6 mm</td> </tr> <tr class="even"> <td>l<sub>1</sub>max.</td> <td>101,75 mm</td> </tr> <tr> <td>l<sub>2</sub></td> <td>11,5 mm</td> </tr> <tr class="even"> <td>l<sub>3</sub></td> <td>47 mm</td> </tr> <tr> <td>l<sub>5</sub></td> <td>30 mm</td> </tr> <tr class="even"> <td>l<sub>6</sub></td> <td>35,5 mm</td> </tr> <tr> <td>l<sub>7</sub></td> <td>37,7 mm</td> </tr> </tbody> </table> <p> </p> <h3>Charakterystyka techniczna wyrobów:</h3> <ul> <li>Materiał: stal stopowa chromowo-manganowa</li> <li>Nawęglane na głębokość 0,7 mm</li> <li>Hartowane i precyzyjnie szlifowane</li> <li>Twardość powierzchni 58±2 HRC</li> <li>Tolerancja kąta stożka At3</li> </ul> <img alt="Oprawka termokurczliwa STANDARD- MAS 403-BT" src="/ZMK-Chwyt-7-24-ob2.jpg" style="height: 197px; width: 600px;" /> <h3>Korzyści (DC):</h3> <ul> <li>Zwiększona sztywność</li> <li>Zwiększona niezawodność mocowania</li> <li>Zwiększona dokładność mocowania narzędzia</li> <li>Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania</li> <li>Wydłużona żywotność narzędzia</li> </ul>Instrukcje obsługi
