Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

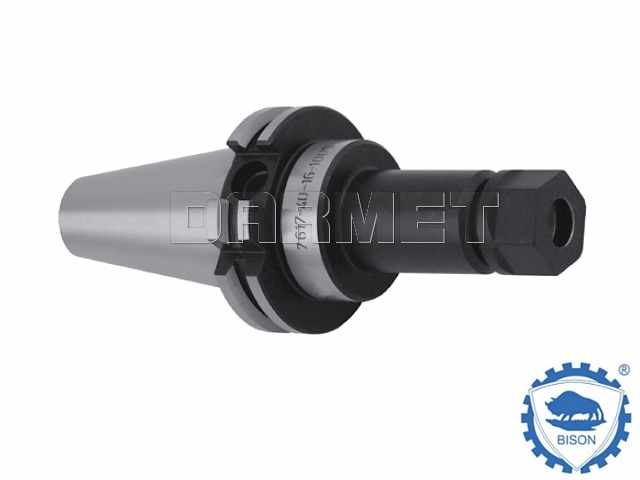

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narz臋dzi z chwytem cylindrycznym.
- Uchwyt sto偶kowy wg DIN 69871 (DIN 40) zako艅czony gwintem wewn臋trznym M16 stosuje si臋 w maszynach konwencjonalnych oraz z automatyczn膮 wymian膮 narz臋dzi.
- Kompatybilne tulejki ER16 do oprawki zaciskowej.
- Typ ch艂odzenia: AD+B (centralne i przez ko艂nierz).
- Szybkie rozpoznanie i wyb贸r oprawki mo偶liwe dzi臋ki oznaczeniu znajduj膮cym si臋 na ko艂nierzu.
- Do automatycznej wymiany w maszynach CNC nale偶y stosowa膰 ko艅c贸wki 艣ci膮gaj膮ce wkr臋cane bezpo艣rednio w oprawk臋.
- Materia艂: stal stopowa chromowo-manganowa.
- Naw臋glane na g艂臋boko艣膰 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardo艣膰 powierzchni 58 卤 2 HRC.
- Tolerancja k膮towa sto偶ka AT3.
- Do dokr臋cania nakr臋tek ER16 niezb臋dny jest klucz p艂aski ER16, kt贸ry nie wchodzi w sk艂ad wyposa偶enia.
- Aby wygodnie zamocowa膰 narz臋dzie w oprawce pos艂u偶y膰 ci mo偶e podstawa monta偶owa (nie wchodzi w sk艂ad zestawu).
- Produkt wykonany w 100% w Polsce.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| K (DIN69871) | DIN40 | |
| Tulejka zaciskowa | ER16 | |
| A | 160 | mm |
| D | 28 | mm |
| D1 | 40 | mm |
| L1 | 86 | mm |
| Zakres mocowania* | 1 - 12 | mm |
| Nakr臋tka | 9833-16D | |
| Wkr臋t blokuj膮cy | M12x1,5x14LH | |
| Kod produktu | 0642 176 176 423 | |
| Gwint mocuj膮cy | M16 |
*Uwzgl臋dniaj膮c rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
